Befestigungszubehör

PKZ–FI Fixierband (Kabelbinder) mit Schloss

PKZ–FI Fixierband (Kabelbinder) mit Schloss

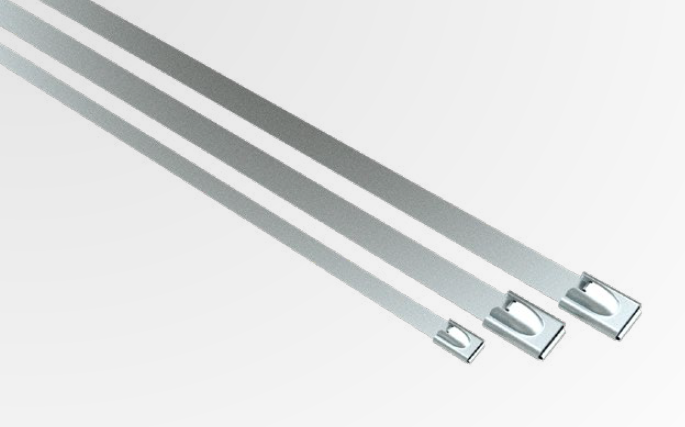

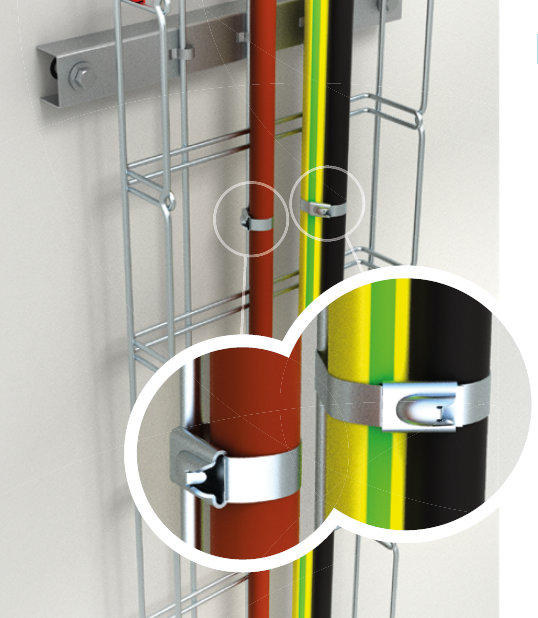

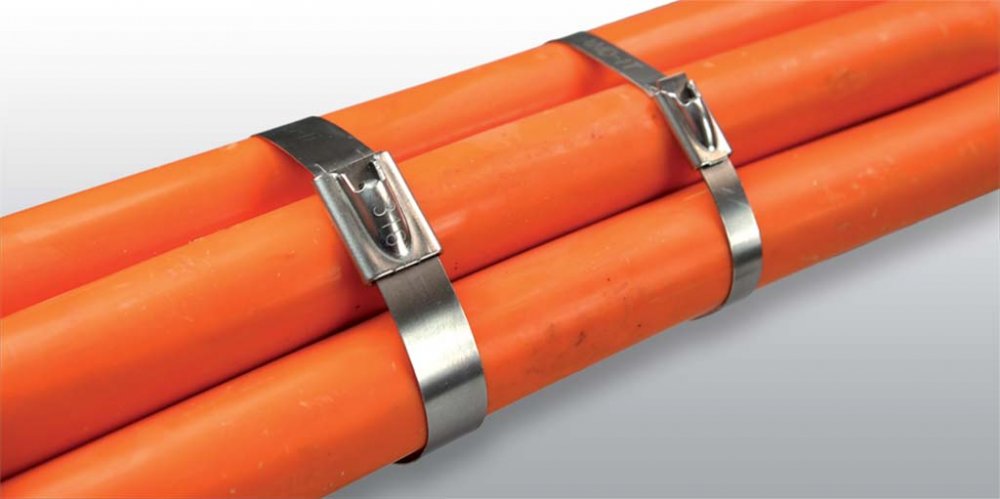

Das Fixierband wird zur Befestigung von Kabeln an der Konstruktion der Kabelrinnen - typische Steige- und flache Wandtrassen - sowie zur Montage der Trassen mit dem Erfordernis der Funktionsintegrität bei einem Brand verwendet. Die Bänder können auch zum allgemeinen Bündeln der Kabel im Rahmen der Kabeltrassen benutzt werden.

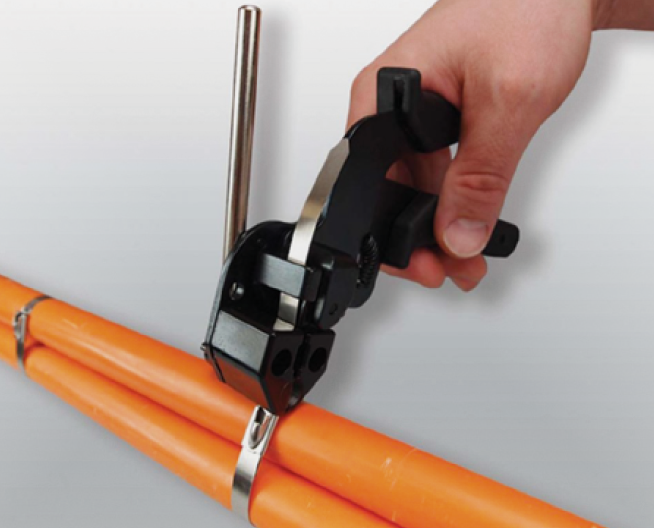

Zur Anwendung der Bänder wird eine spezielle Zange mit der Funktion des Festziehens des Bandes und des anschließenden Abschneidens der überstehenden Bandlänge verwendet.

Kennzeichnung L
[mm]		 B
[mm]		 Bestellcode
A2

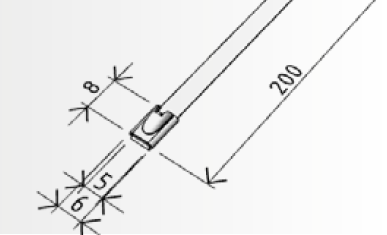

PKZ-FI 200 200 4,9 ARK-239581

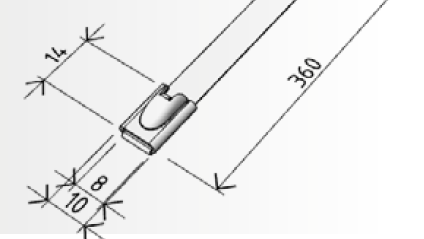

PKZ-FI 360 360 7,9 ARK-239592

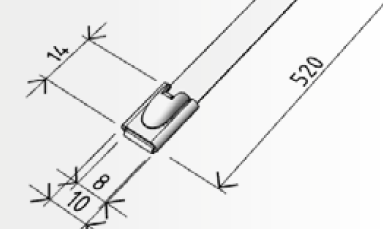

PKZ-FI 500 500 7,9 ARK-239593
PKZ–FI Fixierband (Kabelbinder) mit Schloss
PKZ–FI Fixierband (Kabelbinder) mit Schloss
PKZ–FI Fixierband (Kabelbinder) mit Schloss
PKZ–FI Fixierband (Kabelbinder) mit Schloss
PKZ–FI Fixierband (Kabelbinder) mit Schloss

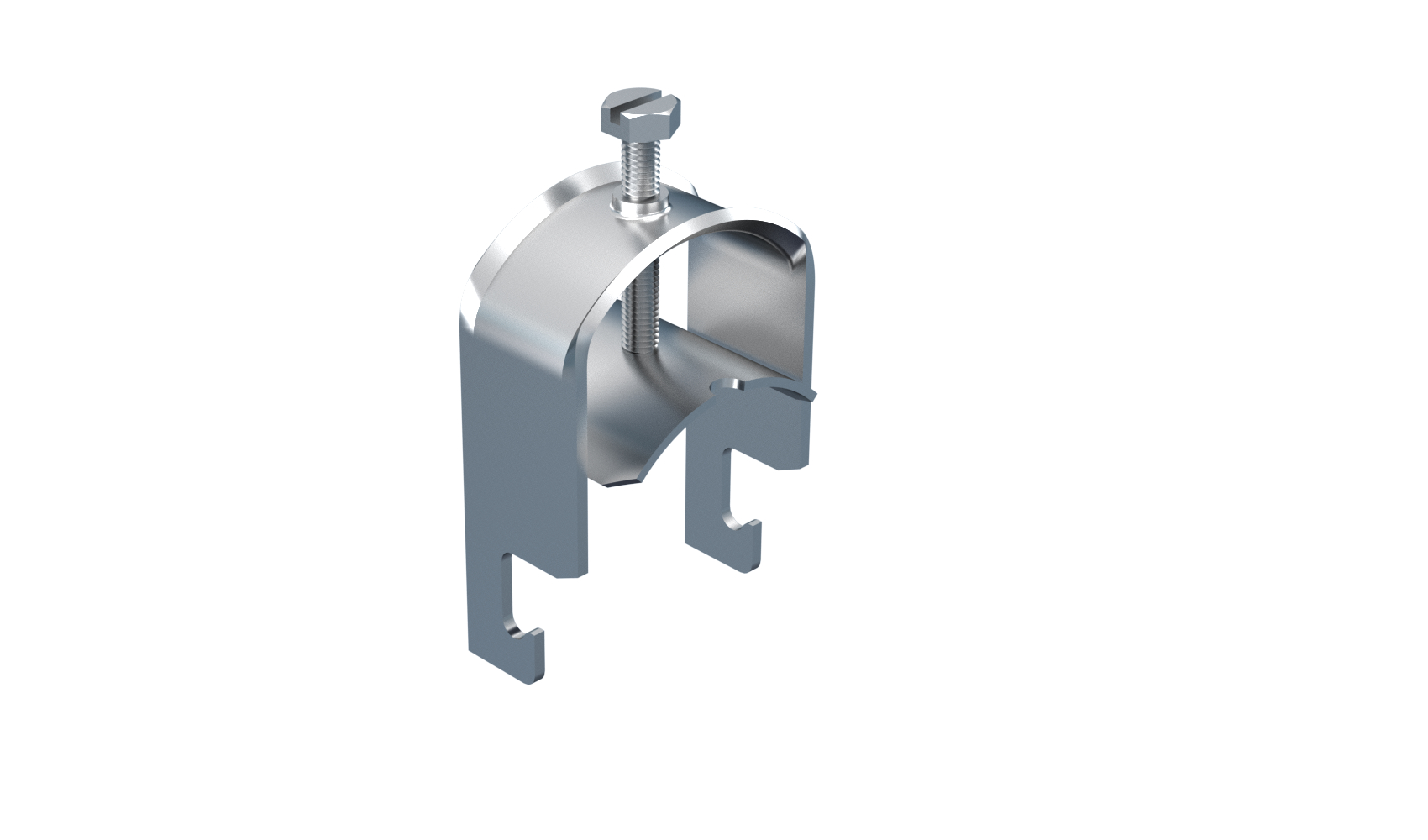

TPS–M Bügelhalterung

TPS–M Bügelhalterung

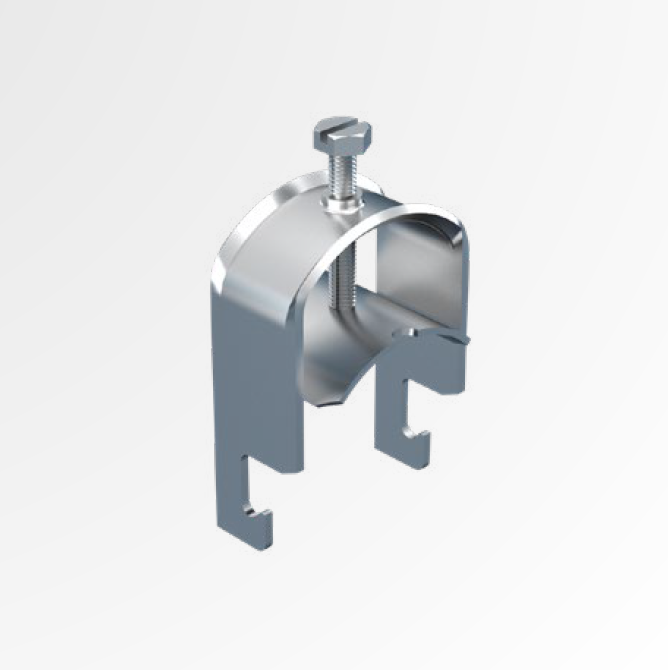

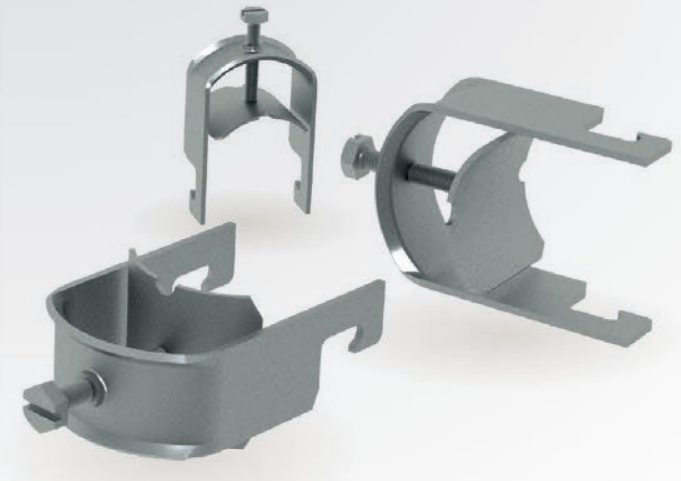

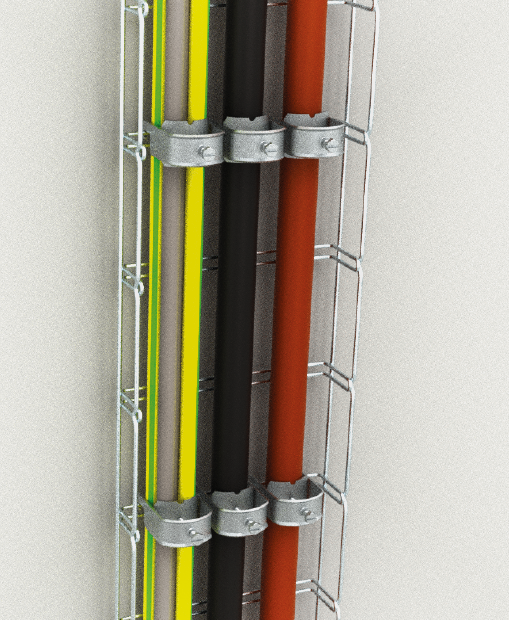

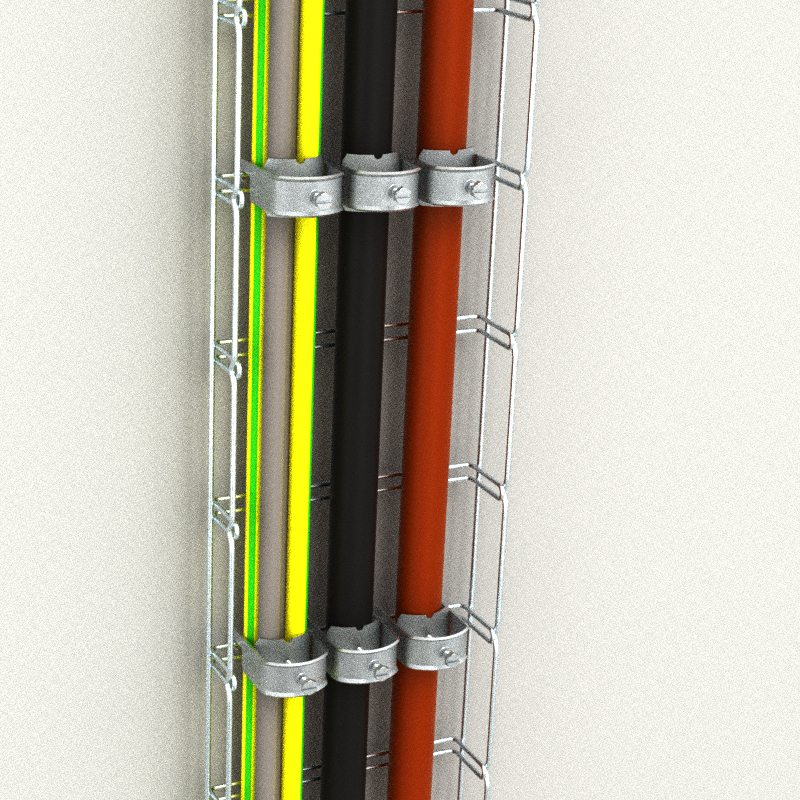

Die Kabelhalterung TPS-M ist für die Befestigung der Kabel an Gitterrinnen MERKUR des Typs M2 und M2-G vorgesehen. Die Bügelhalterungen diesen der Fixierung der Kabel gegen eine ungewollte Bewegung oder dem Auffangen vertikaler Kräfte bei Steigetrassen.

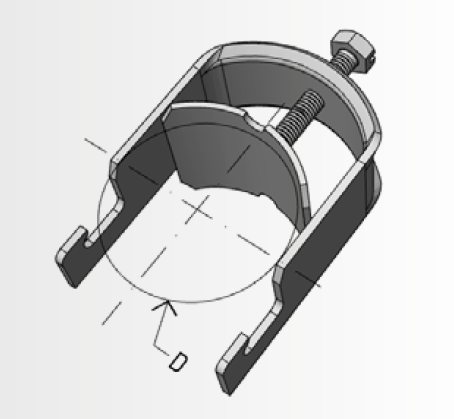

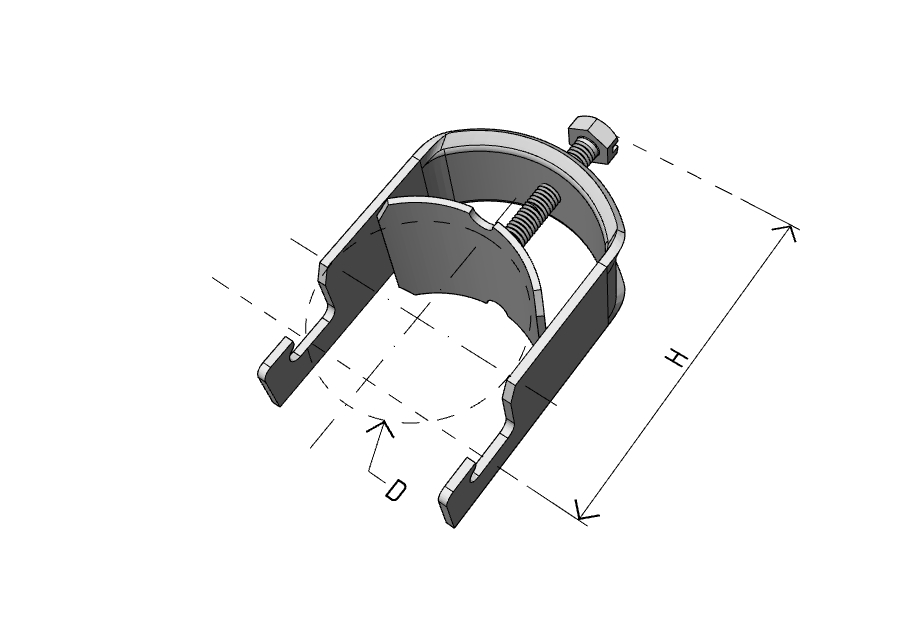

Kennzeichnung Spannbereich (Kabeldurchmesser) Bestellcode
ZZ
TPS–M 6–12 6–12 mm ARK-229811
TPS–M 12–16 12–16 mm ARK-229812
TPS–M 14–18 14–18 mm ARK-229813
TPS–M 18–22 18–22 mm ARK-229814
TPS–M 26–30 26–30 mm ARK-229816
TPS–M 30–34 30–34 mm ARK-229817
TPS–M 34–38 34–38 mm ARK-229818
TPS–M 38–42 38–42 mm ARK-229819
TPS–M 50–54 50–54 mm ARK-229822
TPS–M 58–64 58–64 mm ARK-229824
TPS–M Bügelhalterung
TPS–M Bügelhalterung
TPS–M Bügelhalterung

OTZ-FI Set für die Zugentlastung der Kabeltrasse

OTZ-FI Set für die Zugentlastung der Kabeltrasse

Das Set dient als mögliche Alternative im Rahmen der Zugentlastung, die für vertikale (Steige-) Trassen erforderlich ist.

Kennzeichnung L
[mm]		 Bestellcode

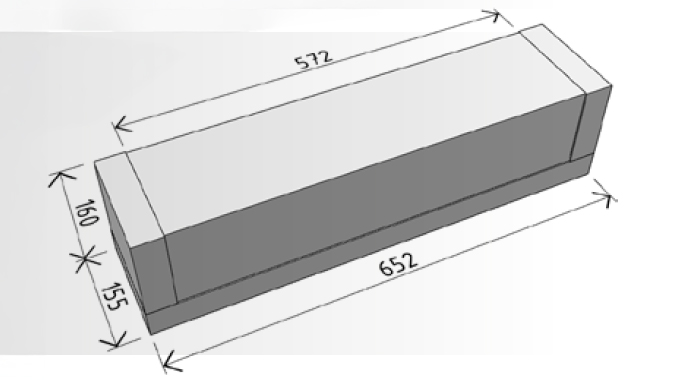

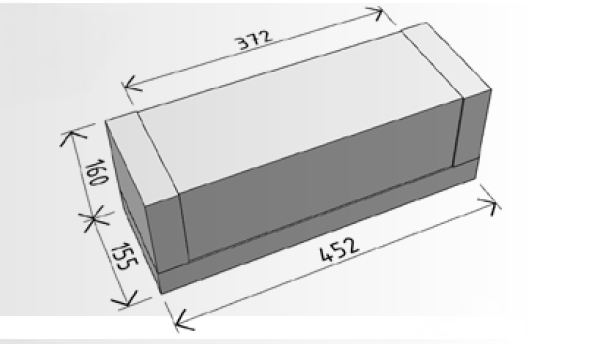

OTZ–FI 300 (für Trassen einer Breite von max. 300 mm) 452 ARK-219803
OTZ–FI 500 (für Trassen einer Breite von max. 500 mm) 652 ARK-219805

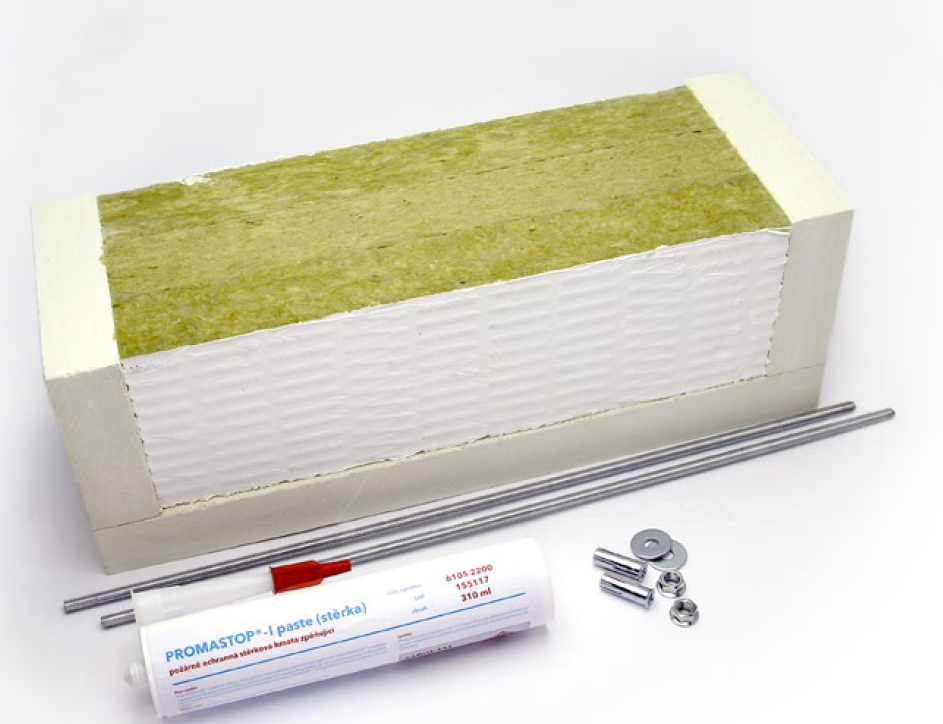

Das Set umfasst:

1× Kalziumsilikat-Formstück (U-förmig) PROMATECT-L 500

3× Mineralwatte 3 × 50 mm

1× Brandschutz-Spachtelmasse PROMASTOP-I, oder PROMASTOP-CA

2× Gewindestange M8×500

2× Kragenmutter M8

2× großflächige Unterlage M8

2× Metalldübel mit Kragen M8×30

OTZ-FI Set für die Zugentlastung der Kabeltrasse
OTZ-FI Set für die Zugentlastung der Kabeltrasse
