C-Profilschienen

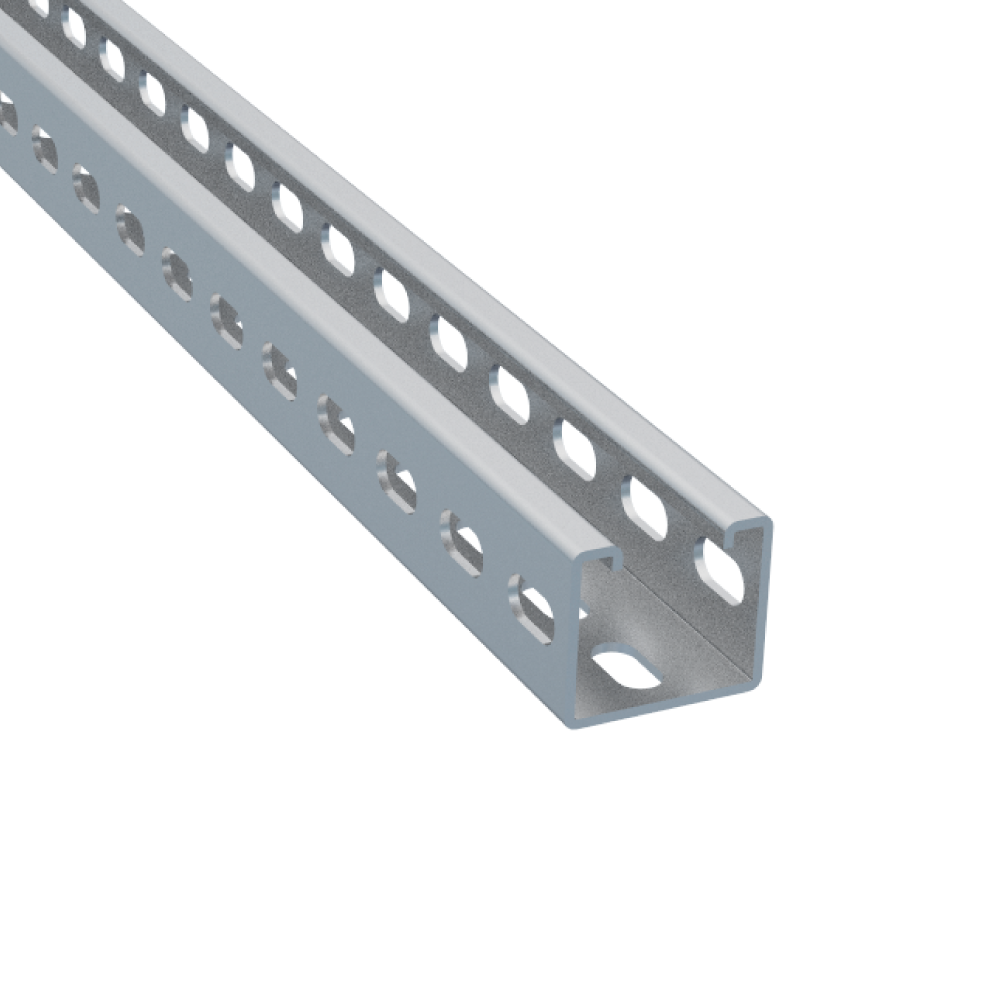

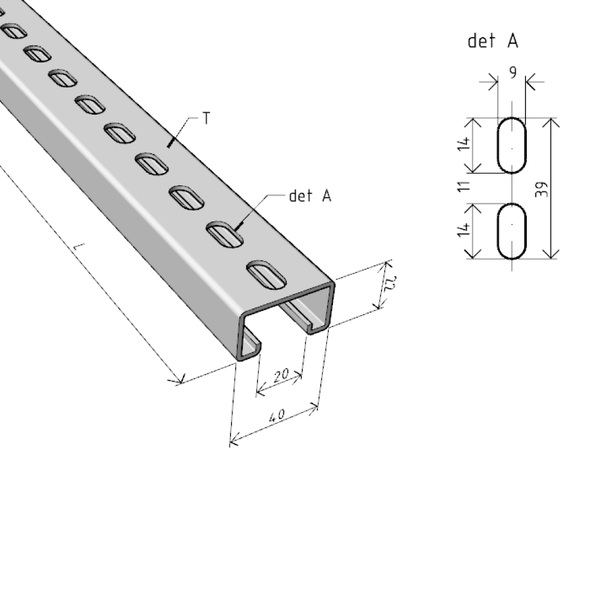

C-Profilschiene STPM (1,5 mm)

C-Profilschiene STPM (1,5 mm)

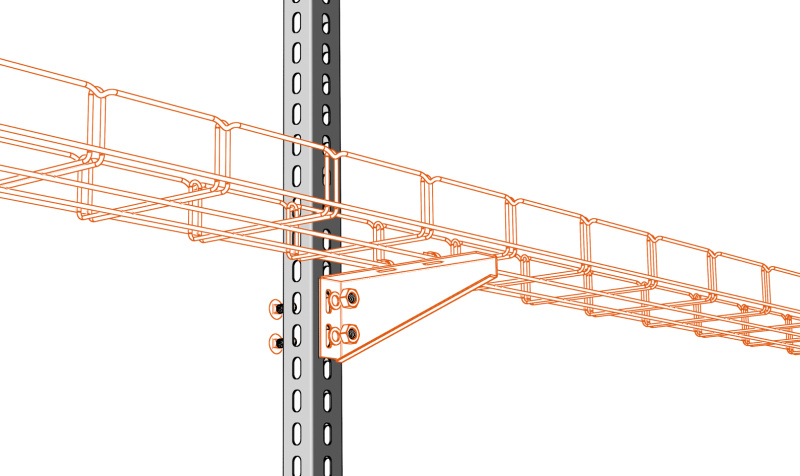

Die C-Profilschienen der Baureihe STPM werden zur Herstellung von tragenden Raumkonstruktionen für die zu verlegenden Kabeltrassen verwendet.

Zur Verankerung in einem horizontalen Bauteil sind diese C-Profilschienen in Kombination mit den Haltern DZM STP oder DZM STPU zu verwenden. Anschließend werden daran je nach Bedarf Ausleger der Baureihen NZM, NZMU und NPZM angebaut. Zum sicheren Abschluss der C-Profilschiene lässt sich die Schutzkappe OK 2 verwenden.

Bestellnummer
  • SZ ARK -227xxx
  • ZZ ARK -227xxx
  • A2 ARK -237xxx
  • A4 ARK -247xxx *

(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.

  Länge
(mm)		 Gewicht
(kg/St.)		 SZ
(17-23 µm)		 ZZ
(80-90 µm)		 A2
(AISI 304)		 A4
(AISI 316L)
STPM 200 (1,5 mm) 200 mm 0,24 kg ARK-227020 ARK-227620 ARK-237020 -
STPM 250 (1,5 mm) 250 mm 0,30 kg ARK-227025 ARK-227625 ARK-237025 -
STPM 300 (1,5 mm) 300 mm 0,36 kg ARK-227030 ARK-227630 ARK-237030 -
STPM 400 (1,5 mm) 400 mm 0,54 kg ARK-227040 ARK-227640 ARK-237040 -
STPM 500 (1,5 mm) 500 mm 0,61 kg ARK-227050 ARK-227650 ARK-237050 -
STPM 600 (1,5 mm) 600 mm 0,73 kg ARK-227060 ARK-227660 ARK-237060 -
STPM 700 (1,5 mm) 700 mm 0,83 kg ARK-227070 ARK-227670 ARK-237070 -
STPM 800 (1,5 mm) 800 mm 0,97 kg ARK-227080 ARK-227680 ARK-237080 -
STPM 900 (1,5 mm) 900 mm 1,09 kg ARK-227090 ARK-227690 ARK-237090 -
STPM 1000 (1,5 mm) 1 000 mm 1,21 kg ARK-227100 ARK-227700 ARK-237100 -
STPM 1100 (1,5 mm) 1 100 mm 1,35 kg ARK-227110 ARK-227710 ARK-237110 -
STPM 3000 (1,5 mm) 3 000 mm 3,5 kg ARK-227300 ARK-227900 ARK-237300 * ARK-247300



C-Profilschiene STPM (1,5 mm)
C-Profilschiene STPM (1,5 mm)
C-Profilschiene STPM (1,5 mm)
C-Profilschiene STPM (1,5 mm)

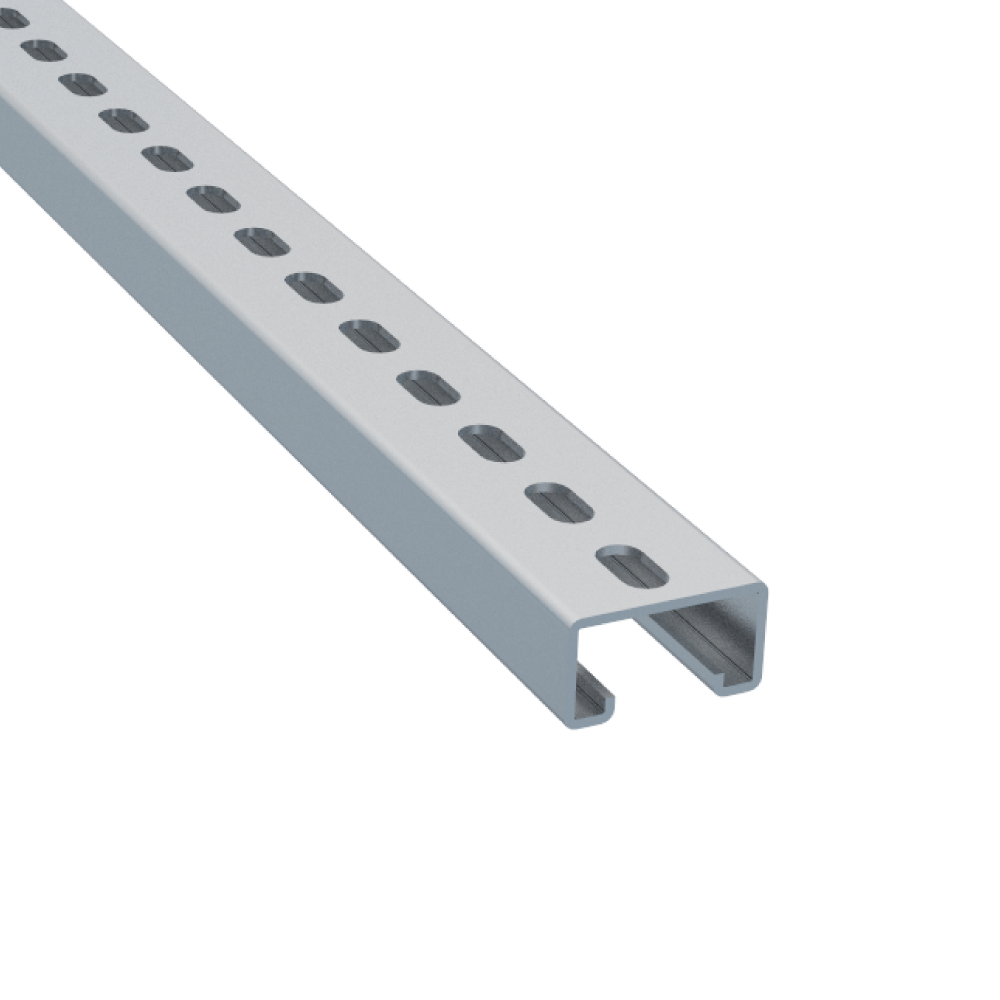

C-Profilschiene STPM (2,0 mm)

  • Funktionale Integrität
C-Profilschiene STPM (2,0 mm)

Die C-Profilschienen der Baureihe STPM werden zur Herstellung von tragenden Raumkonstruktionen für die zu verlegenden Kabeltrassen verwendet. Zur Verankerung in einem horizontalen Bauteil sind diese C-Profilschienen in Kombination mit den Haltern DZM STP oder DZM STPU zu verwenden. Anschließend werden daran je nach Bedarf Ausleger der Baureihen NZM, NZMU und NPZM angebaut. Zum sicheren Abschluss der C-Profilschiene lässt sich die Schutzkappe OK 2 verwenden.

Bestellnummer
  • SZ ARK -227xxx
  • ZZ ARK -227xxx
  • A2 ARK -237xxx
  • A4 ARK -247xxx *

(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.

  Länge
(mm)		 Gewicht
(kg/St.)		 SZ
(17-23 µm)		 ZZ
(80-90 µm)		 A2
(AISI 304)		 A4
(AISI 316L)
STPM 1200 (2,0 mm) 1 200 mm 1,96 kg ARK-227120 ARK-227720 ARK-237120  -
STPM 1300 (2,0 mm) 1 300 mm 2,05 kg ARK-227130 ARK-227730 ARK-237130  -
STPM 1400 (2,0 mm) 1 400 mm 2,14 kg ARK-227140 ARK-227740 ARK-237140  -
STPM 1500 (2,0 mm) 1 500 mm 2,31 kg ARK-227150 ARK-227750 ARK-237150  -
STPM 1600 (2,0 mm) 1 600 mm 2,43 kg ARK-227160 ARK-227760 ARK-237160  -
STPM 1700 (2,0 mm) 1 700 mm 2,65 kg ARK-227170 ARK-227770 ARK-237170  -
STPM 1800 (2,0 mm) 1 800 mm 2,78 kg ARK-227180 ARK-227780 ARK-237180  -
STPM 1900 (2,0 mm) 1 900 mm 2,90 kg ARK-227190 ARK-227790 ARK-237190  -
STPM 2000 (2,0 mm) 2 000 mm 3,10 kg ARK-227200 ARK-227800 ARK-237200  -
STPM 2100 (2,0 mm) 2 100 mm 3,21 kg ARK-227210 ARK-227810 ARK-237210  -
STPM 2200 (2,0 mm) 2 200 mm 3,38 kg ARK-227220 ARK-227820 ARK-237220  -
STPM 2300 (2,0 mm) 2 300 mm 3,52 kg ARK-227230 ARK-227830 ARK-237230  -
STPM 2400 (2,0 mm) 2 400 mm 3,66 kg ARK-227240 ARK-227840 ARK-237240  -
STPM 2500 (2,0 mm) 2 500 mm 3,81 kg ARK-227250 ARK-227850 ARK-237250  -
STPM 2600 (2,0 mm) 2 600 mm 3,98 kg ARK-227260 ARK-227860 ARK-237260  -
STPM 2700 (2,0 mm) 2 700 mm 4,09 kg ARK-227270 ARK-227870 ARK-237270  -
STPM 2800 (2,0 mm) 2 800 mm 4,22 kg ARK-227280 ARK-227880 ARK-237280  -
STPM 2900 (2,0 mm) 2 900 mm 4,39 kg ARK-227290 ARK-227890 ARK-237290  -
STPM 3000 (2,0 mm) 3 000 mm 4,50 kg ARK-227302 ARK-227902 ARK-237302 * ARK-247302
STPM 6000 (2,0 mm) 6 000 mm 9,00 kg ARK-227602 - - -



C-Profilschiene STPM (2,0 mm)
C-Profilschiene STPM (2,0 mm)
C-Profilschiene STPM (2,0 mm)
C-Profilschiene STPM (2,0 mm)

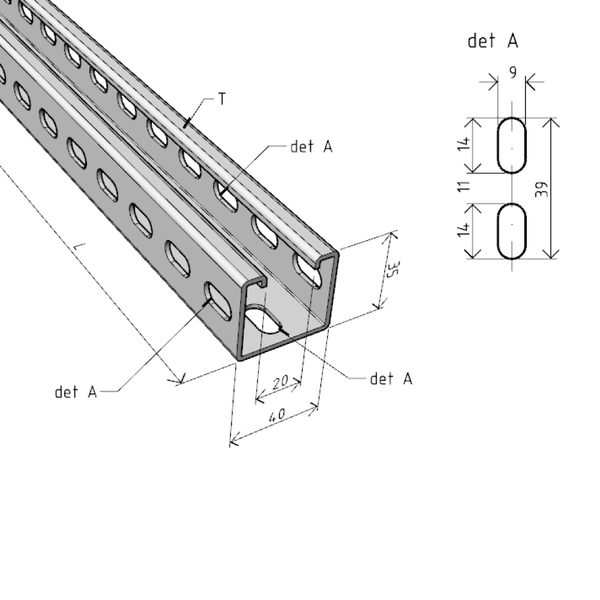

C-Profilschiene STNM (1,5 mm)

C-Profilschiene STNM (1,5 mm)

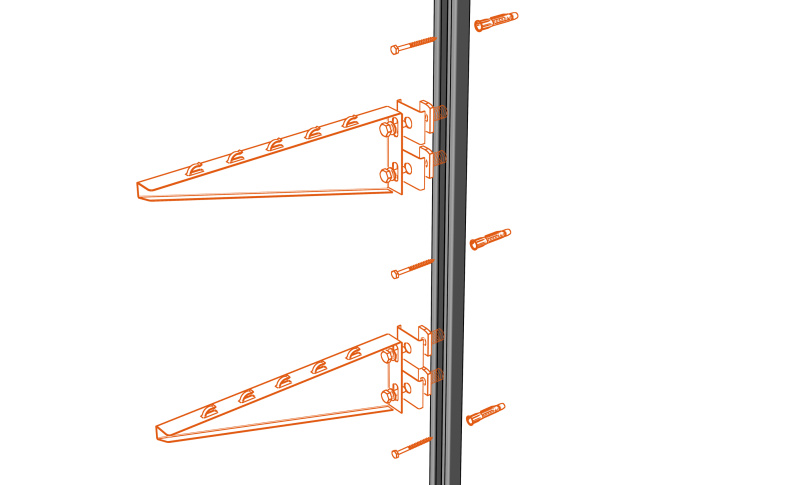

Die C-Profilschienen der Baureihe STNM werden zur Wandinstallation von Kabeltrassen dort verwendet, wo die Ankerkräfte im qualitätsschlechteren Mauerwerk zu verteilen sind. Mit Hilfe von Rechteckmuttern MSM/M6-M8 und Positionierklemmstücken kann an dieser C-Profilschiene jederzeit eine weitere Kabeltrasse verschiebbar installiert werden. Zum sicheren Abschluss der C-Profilschiene lässt sich die Schutzkappe OK 3 verwenden.

Bestellnummer
  • SZ ARK -228xxx
  • ZZ ARK -228xxx
  • A2 ARK -238xxx
  • A4 ARK -248xxx
  Länge
(mm)		 Gewicht
(kg/St.)		 SZ
(17-23 µm)		 ZZ
(80-90 µm)		 A2
(AISI 304)		 A4
(AISI 316L)
STNM 200 (1,5 mm) 200 mm 0,24 kg ARK-228020 ARK-228620 ARK-238020 -
STNM 250 (1,5 mm) 250 mm 0,30 kg ARK-228025 ARK-228625 ARK-238025 -
STNM 300 (1,5 mm) 300 mm 0,36 kg ARK-228030 ARK-228630 ARK-238030 -
STNM 400 (1,5 mm) 400 mm 0,54 kg ARK-228040 ARK-228640 ARK-238040 -
STNM 500 (1,5 mm) 500 mm 0,61 kg ARK-228050 ARK-228650 ARK-238050 -
STNM 600 (1,5 mm) 600 mm 0,73 kg ARK-228060 ARK-228660 ARK-238060 -
STNM 700 (1,5 mm) 700 mm 0,83 kg ARK-228070 ARK-228670 ARK-238070 -
STNM 800 (1,5 mm) 800 mm 0,97 kg ARK-228080 ARK-228680 ARK-238080 -
STNM 900 (1,5 mm) 900 mm 1,09 kg ARK-228090 ARK-228690 ARK-238090 -
STNM 1000 (1,5 mm) 1 000 mm 1,21 kg ARK-228100 ARK-228700 ARK-238100 -
STNM 1100 (1,5 mm) 1 100 mm 1,35 kg ARK-228110 ARK-228710 ARK-238110 -
STNM 3000 (1,5 mm) 3 000 mm 3,5 kg ARK-228300 ARK-228900 ARK-238300 ARK-248300



C-Profilschiene STNM (1,5 mm)
C-Profilschiene STNM (1,5 mm)

C-Profilschiene STNM (2,0 mm)

  • Funktionale Integrität
C-Profilschiene STNM (2,0 mm)

Die C-Profilschienen der Baureihe STNM werden zur Wandinstallation von Kabeltrassen dort verwendet, wo die Ankerkräfte im qualitätsschlechteren Mauerwerk zu verteilen sind. Mit Hilfe von Rechteckmuttern MSM/M6-M8 und Positionierklemmstücken kann an dieser C-Profilschiene jederzeit eine weitere Kabeltrasse verschiebbar installiert werden. Zum sicheren Abschluss der C-Profilschiene lässt sich die Schutzkappe OK 3 verwenden.

Bestellnummer
  • SZ ARK -228xxx
  • ZZ ARK -228xxx
  • A2 ARK -238xxx
  • A4 ARK -248xxx *

(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.

  Länge
(mm)		 Gewicht
(kg/St.)		 SZ
(17-23 µm)		 ZZ
(80-90 µm)		 A2
(AISI 304L)
STNM 1200 (2,0 mm) 1 200 mm 2,04 kg ARK-228120 ARK-228720 **ARK-238120
STNM 1300 (2,0 mm) 1 300 mm 2,14 kg ARK-228130 ARK-228730 ** ARK-238130
STNM 1400 (2,0 mm) 1 400 mm 2,24 kg ARK-228140 ARK-228740 ** ARK-238140
STNM 1500 (2,0 mm) 1 500 mm 2,41 kg ARK-228150 ARK-228750 ** ARK-238150
STNM 1600 (2,0 mm) 1 600 mm 2,54 kg ARK-228160 ARK-228760 ** ARK-238160
STNM 1700 (2,0 mm) 1 700 mm 2,77 kg ARK-228170 ARK-228770 ** ARK-238170
STNM 1800 (2,0 mm) 1 800 mm 2,90 kg ARK-228180 ARK-228780 ** ARK-238180
STNM 1900 (2,0 mm) 1 900 mm 3,03 kg ARK-228190 ARK-228790 ** ARK-238190
STNM 2000 (2,0 mm) 2 000 mm 3,24 kg ARK-228200 ARK-228800 ** ART-238200
STNM 2100 (2,0 mm) 2 100 mm 3,36 kg ARK-228210 ARK-228810 -
STNM 2200 (2,0 mm) 2 200 mm 3,53 kg ARK-228220 ARK-228820 -
STNM 2300 (2,0 mm) 2 300 mm 3,67 kg ARK-228230 ARK-228830 -
STNM 2400 (2,0 mm) 2 400 mm 3,82 kg ARK-228240 ARK-228840 -
STNM 2500 (2,0 mm) 2 500 mm 3,98 kg ARK-228250 ARK-228850 -
STNM 2600 (2,0 mm) 2 600 mm 4,16 kg ARK-228260 ARK-228860 -
STNM 2700 (2,0 mm) 2 700 mm 4,27 kg ARK-228270 ARK-228870 -
STNM 2800 (2,0 mm) 2 800 mm 4,39 kg ARK-228280 ARK-228880 -
STNM 2900 (2,0 mm) 2 900 mm 4,51 kg ARK-228290 ARK-228890 -
STNM 3000 (2,0 mm) 3 000 mm 4,70 kg ARK-228302 ARK-228902 -
STNM 6000 (2,0 mm) 6 000 mm 9,40 kg ARK-228602 - -



C-Profilschiene STNM (2,0 mm)
C-Profilschiene STNM (2,0 mm)
