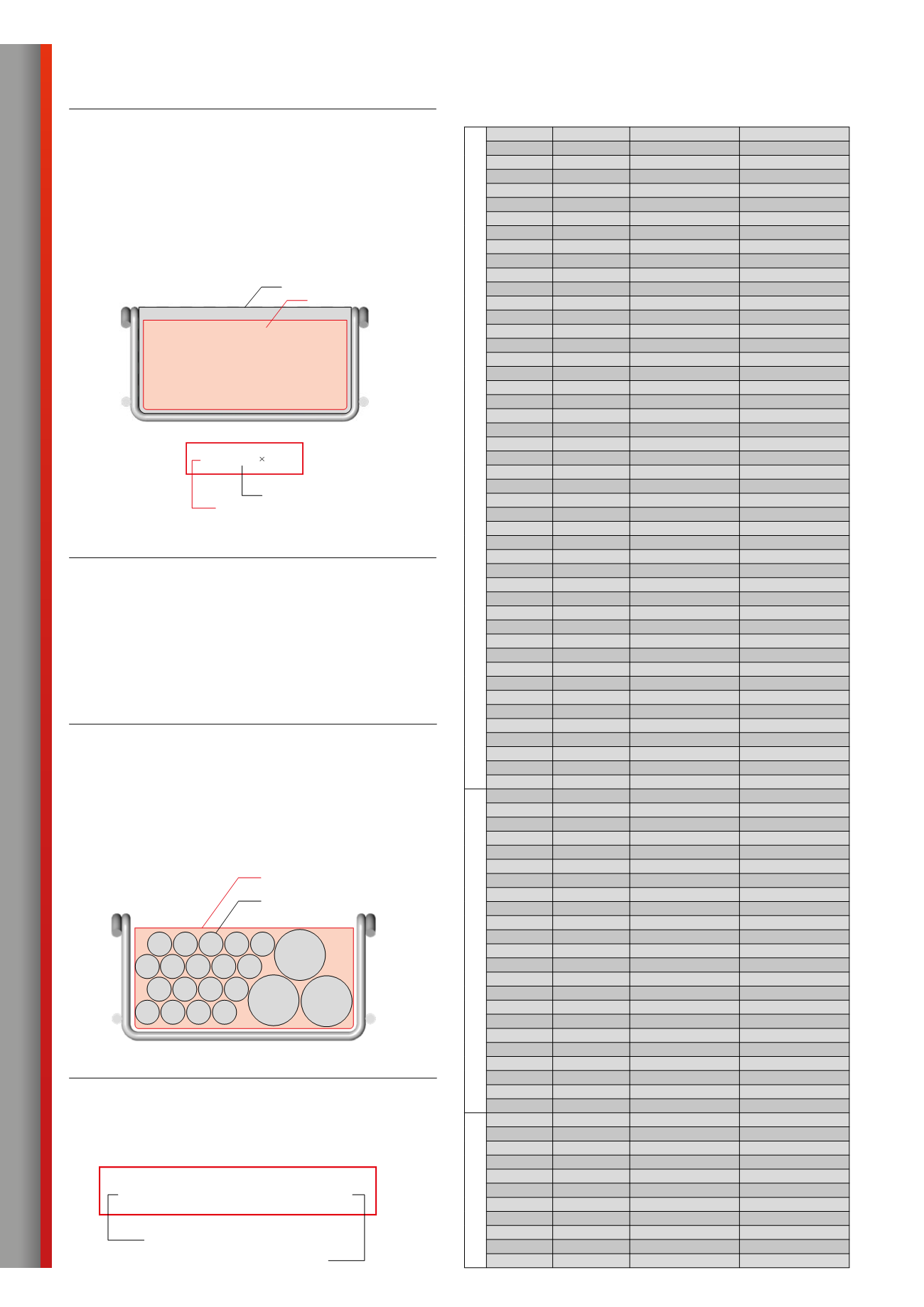

Используемый поперечный разрез лотка

Используемый поперечный разрез лотка – это величина, определяющая общий по-

перечный разрез кабелей, которые возможно уложить в данный лоток с сохранением

резерва безопасности. Резерв безопасности решает например повышенные требования

на диаметр лотка в местах загибов трасс, менее эффективное использование диаметра

лотка при более высоком количестве кабелей, уложенных в одну трассу, возможные до-

полнительные требования на размещение кабелей в трассе (актуальные ситуации при

реализации кабельной проводки) и другие подобные требования.

номинальный диаметр лотка

эффективный диаметр лотка

=

S

ном

0,7

эффективный диаметр лотка

номинальный диаметр лотка

S

эф

Определение надлежащих размеров лотка

У каждого лотка обозначен его эффективный поперечный разрез Sэф, который можно ис-

пользовать при расчете кабельной трассы с учетом предполагаемого количества кабелей.

При том необходимо рассмотреть также функционирование трассы, и для лучшего охлаж-

дения кабелей выбирать для их укладывания больший лоток с меньшим наполнением

поперечного разреза кабелей. С точки зрения охлаждения эффективнее также укладывать

кабели в меньшее количество слоев.

1| необходимый диаметр лотка S

общ

Устанавливается как сумма номинальных поперечных разрезов всех кабелей, которые

будут уложены в трассе. Для установления поперечных разрезов отдельных лотков вы

можете использовать ориентировочную таблицу с поперечными разрезами чаще всего

используемых кабелей. Таблица имеет информативный характер, в случае, если вам к рас-

чету трассы необходимы точные величины, лучше всего получить их непосредственно от

изготовителя выбранных вами кабельных линий.

S

эф

- эффективный диаметр лотка

S

каб

- номинальный диаметр кабеля

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

S

каб

2| определение размеров лотка

Расчитанную величину необходимого диаметра лотка S

общ

. сравните с величинами эф-

фективных диаметров лотков S

эф

, чей используемый поперечный разрез такой же или

больший, чем величина необходимого поперечного разреза лотка.

<=

сумма поперечных разрезов кабелей

общий поперечный разрез кабелей в лотке

не может быть бoльшим, чем эффективный разрез лотка

S

эф

Тип кабеля

Вес [кг/м]

Поперечный разрез [мм]

Поперечный разрез [мм

2

]

Кабели CYKY

2x1,5

0,102

8,1

51,50

3x1,5

0,119

8,6

58,06

4x1,5

0,147

9,3

67,89

5x1,5

0,173

10,1

80,08

7x1,5

0,222

11,0

94,99

12x1,5

0,386

14,6

167,33

2x2,5

0,139

8,9

62,18

3x2,5

0,167

9,5

70,85

4x2,5

0,210

10,3

83,28

5x2,5

0,257

11,2

98,47

7x2,5

0,337

12,2

116,84

12x2,5

0,568

16,3

208,57

2x4

0,213

10,6

88,20

3x4

0,253

11,2

98,47

4x4

0,314

12,2

116,84

5x4

0,376

13,8

149,50

7x4

0,485

15,0

176,63

12x4

0,870

20,0

314,00

2x6

0,260

11,6

105,63

3x6

0,325

12,3

118,76

4x6

0,405

13,8

149,50

5x6

0,500

15,1

178,99

4x10

0,642

16,1

203,48

5x10

0,770

18,0

254,34

4x16

0,921

18,6

271,58

5x16

1,138

20,4

326,69

4x25

1,341

22,4

393,88

5x25

1,622

24,5

471,20

3x35+25

1,646

22,4

393,88

4x35

1,769

24,8

482,81

5x35

2,148

27,1

576,51

3x50+35

2,164

30,4

725,47

4x50

2,581

31,3

769,06

3x70+50

2,799

33,6

886,23

4x70

3,503

35,8

1006,09

3x95+50

3,599

37,5

1103,91

3x95+70

3,937

39,3

1212,42

4x95

4,724

41,3

1338,97

3x120+50

4,264

40,0

1256,00

3x120+70

4,427

43,0

1451,47

4x120

5,243

43,0

1451,47

3x150+70

5,347

46,8

1719,34

4x150

6,611

46,8

1719,34

3x185+95

6,771

49,8

1946,83

4x185

8,021

49,8

1946,83

3x240+120

8,563

56,4

2497,05

4x240

9,685

56,4

2497,05

Кабели AYKY

4x10

0,375

17,4

237,67

5x10

0,433

18,8

277,45

4x16

0,580

19,7

304,65

5x16

0,600

21,3

356,15

4x25

0,750

22,4

393,88

5x25

0,880

24,4

467,36

3x35+25

0,909

24,7

478,92

4x35

0,939

24,7

478,92

5x35

1,108

27,1

576,51

3x50+35

1,219

28,9

655,64

4x50

1,275

28,9

655,64

3x70+50

1,559

32,2

813,92

4x70

1,814

35,4

983,73

3x95+70

1,743

39,3

1212,42

4x95

1,836

39,3

1212,42

3x120+70

2,000

40,6

1293,96

4x120

2,225

43,0

1451,47

3x150+70

2,415

45,6

1632,30

4x150

2,734

46,8

1719,34

3x185+95

2,950

48,4

1838,91

4x185

3,364

49,8

1946,83

3x240+120

3,728

54,8

2357,39

4x240

4,217

56,4

2497,05

Кабели SYKFY

2x2x0,5

0,027

5,0

19,63

3x2x0,5

0,033

5,5

23,75

4x2x0,5

0,040

6,0

28,26

5x2x0,5

0,052

7,0

38,47

10x2x0,5

0,091

9,0

63,59

15x2x0,5

0,110

10,5

86,55

20x2x0,5

0,138

12,0

113,04

25x2x0,5

0,174

13,0

132,67

30x2x0,5

0,201

14,0

153,86

50x2x0,5

0,306

17,0

226,87

100x2x0,5

0,583

23,0

415,27

Параметры чаще всего используемых кабелей

Таблицувформате .xlsможно скачатьнаwww.arkys.cz.Источникинформации:PRAKAB
