расстояние между точками крепления
1000 мм 1250 мм 1500 мм 1750 мм 2000 мм
M2 50/50
-
-
-
12,8 кг/м 8,6 кг/м
M2 100/50
-
-
-
13,6 кг/м 9,5 кг/м
M2 150/50
-
-
18,7 кг/м 14,9 кг/м 11,2 кг/м
M2 200/50
-
-
19,5 кг/м 15,9 кг/м 12,6 кг/м
M2 250/50
-
27,3 кг/м 21,5 кг/м 17,2 кг/м 13,5 кг/м
M2 300/50
-
31,2 кг/м 23,3 кг/м 18,4 кг/м 14,6 кг/м
M2 400/50
44,5 кг/м 34,8 кг/м 24,8 кг/м 19,9 кг/м 15,6 кг/м
M2 500/50
48,6 кг/м 37,2 кг/м 26,1 кг/м 21,0 кг/м 16,3 кг/м
10
1 000 1 250
1 500
1 750 2 000
20
30
40
50
[кг/м]
[мм]
M2 50/50
M2 100/50
M2 150/50
M2 200/50
M2 250/50
M2 300/50
M2 400/50
M2 500/50
L
L
1
5
расстояние между точками крепления
1000 мм 1250 мм 1500 мм 1750 мм 2000 мм
M2 50/50
-
-
-
21,3 кг/м 13,6 кг/м
M2 100/50
-
-
-
22,2 кг/м 14,7 кг/м
M2 150/50
-
-
29,1 кг/м 23,5 кг/м 15,8 кг/м
M2 200/50
-
-
31,6 кг/м 24,5 кг/м 17,1 кг/м
M2 250/50
-
38,9 кг/м 32,9 кг/м 25,4 кг/м 18,9 кг/м
M2 300/50
-
41,9 кг/м 34,9 кг/м 26,5 кг/м 20,5 кг/м
M2 400/50
54,0 кг/м 46,1 кг/м 36,8 кг/м 28,2 кг/м 21,4 кг/м
M2 500/50
59,6 кг/м 49,4 кг/м 39,2 кг/м 29,6 кг/м 22,5 кг/м
10
1 000 1 250
1 500
1 750 2 000
20
30
40
50
60
[мм]
M2 50/50
M2 100/50
M2 150/50
M2 200/50
M2 250/50
M2 300/50
M2 400/50
M2 500/50
[кг/м]
L
L
1
5
расстояние между точками крепления
1000 мм 1250 мм 1500 мм 1750 мм 2000 мм
M2 100/100
-
27,3 кг/м 23,6 кг/м 20,2 кг/м 16,6 кг/м
M2 150/100
-
39,2 кг/м 30,9 кг/м 24,8 кг/м 20,5 кг/м
M2 200/100
-
41,9 кг/м 33,2 кг/м 27,0 кг/м 21,9 кг/м
M2 250/100
52,6 кг/м 44,1 кг/м 35,5 кг/м 28,9 кг/м 23,2 кг/м
M2 300/100
58,8 кг/м 46,6 кг/м 37,2 кг/м 31,1 кг/м 24,8 кг/м
M2 400/100
63,5 кг/м 51,8 кг/м 42,6 кг/м 33,5 кг/м 26,7 кг/м
M2 500/100
70,5 кг/м 58,4 кг/м 48,8 кг/м 36,7 кг/м 29,8 кг/м
10
20
30
40
50
60
70
80
1 000 1 250
1 500
1 750 2 000
[кг/м]
[мм]
M2 100/100
M2 150/100
M2 200/100
M2 250/100
M2 300/100
M2 400/100
M2 500/100
L
L
1
5
расстояние между точками крепления
1000 мм 1250 мм 1500 мм 1750 мм 2000 мм
M2 100/100
-
45,2 кг/м 39,2 кг/м 33,2 кг/м 27,5 кг/м
M2 150/100
-
50,8 кг/м 42,7 кг/м 34,4 кг/м 29,1 кг/м
M2 200/100
-
53,8 кг/м 45,5 кг/м 35,7 кг/м 30,4 кг/м
M2 250/100
64,4 кг/м 55,0 кг/м 47,1 кг/м 37,4 кг/м 31,5 кг/м
M2 300/100
71,3 кг/м 56,8 кг/м 48,2 кг/м 39,8 кг/м 32,6 кг/м
M2 400/100
86,6 кг/м 65,4 кг/м 55,9 кг/м 43,6 кг/м 35,2 кг/м
M2 500/100
101,2 кг/м 75,5 кг/м 63,1 кг/м 47,1 кг/м 38,5 кг/м
30
40
50
60
70
80
90
100
1 000 1 250
1 500
1 750 2 000
[кг/м]
M2 100/100
M2 150/100
M2 200/100
M2 250/100
M2 300/100
M2 400/100
M2 500/100
[мм]
L
L
1
5

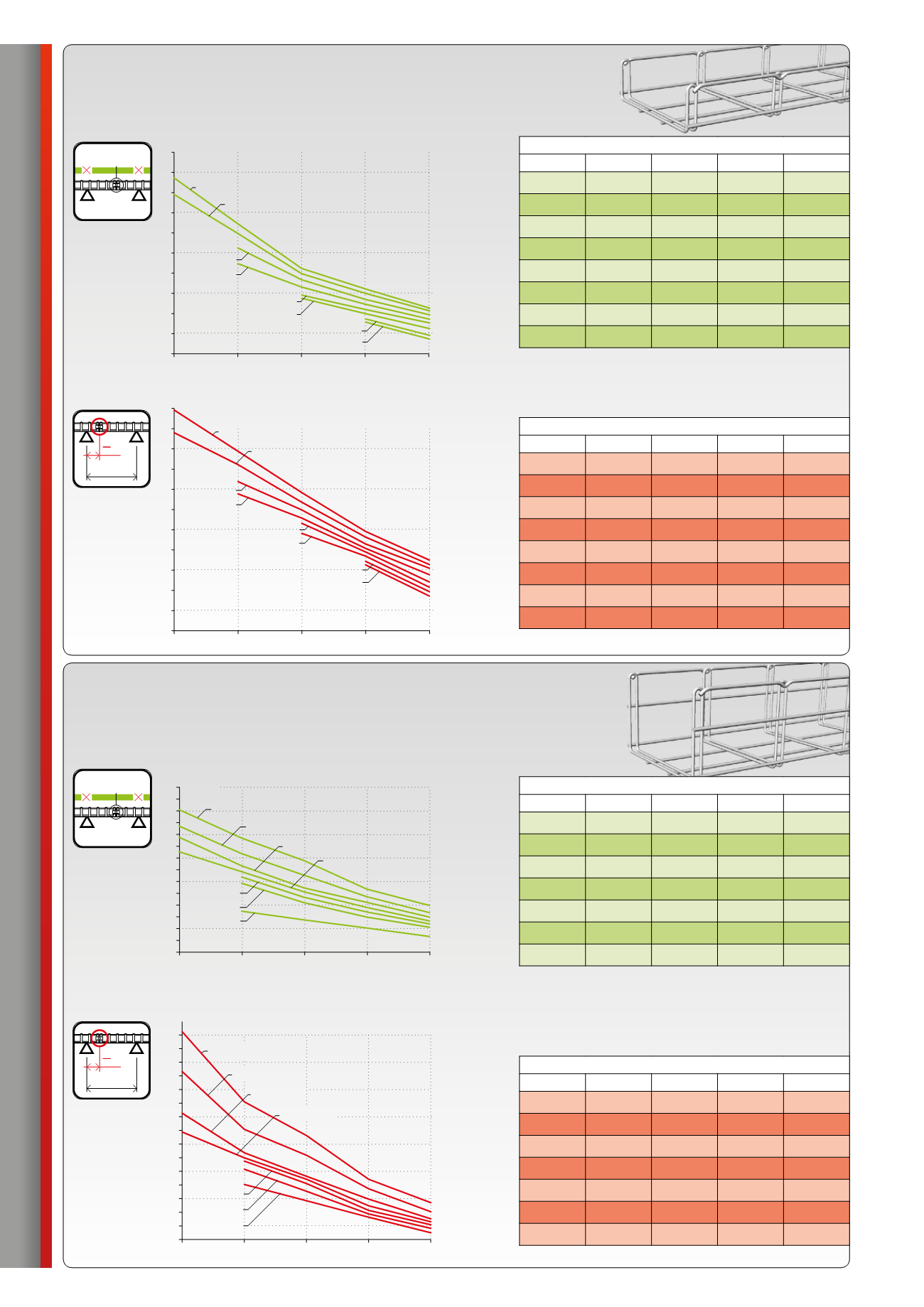

Максимально допустимые величины нагрузок
лотки с высотой боковой стенки 50 мм
стандартный монтаж
(соединитель в любом месте, кроме точек крепления)
монтаж с более высокой несущей способностью
(соединитель размещен в 1/5 расстояниямежду точками крепления)
стандартный монтаж
(соединитель в любом месте, кроме точек крепления)
монтаж с более высокой несущей способностью
(соединитель размещен в 1/5 расстояниямежду точками крепления)
Максимально допустимые величины нагрузок
лотки с высотой боковой стенки 100 мм
кабельные лотки M2
