MERKUR 2 – дизайн и функциональность

После почти десятилетней успешной продажи системы МЕРКУР в 2006 г. возникла первая

мысль разработать совершенно новый тип проволочного лотка, который будет отвечать со-

временным трендам, прежде всего с точки зрения прочности, безопасности и в то же время

эстетики. Вскоре это задачу начал выполнять наш опытно-конструкторский отдел.

Вначале было очень нелегко найти дизайн лотка, который скрывал бы в себе атрибуты высо-

кой жесткости и прочности, но при этом остался бы тем типом лотка, который бы и в даль-

нейшем выполнял одно из принципиальных преимуществ данной системы несущих кон-

струкций – очень быстрый и простой монтаж благодаря низкому весу отдельных частей.

Эта проблема постепенно была преодолена главным образом благодаря использованию

нового технического решения, т.н. «двойной поперечины». На внутренних тестах и позднее

на официальном тестировании характеристик прочности в Техническом испытательном ин-

ституте в Брно было определено, что новые лотки М2 имеют в сравнении со старшим типом

несущую способность выше на 40 %!

Следующий тест с неожиданно хорошим результатом лотки MERKUR 2 прошли при испы-

тании пожароустойчивости. Благодаря высокоэффективной конструкции лотков в комби-

нации с кабелями фирмы Prakab, NKT и ELKOND (SK) были достигнуты высокие величины

тестированных параметров. В испытательной экспозиции в условиях имитированного

пожара была сохранена функциональность всей системы в продолжении 171 минуты при

максимальной температуре 1 006 °C (больше о испытании и противопожарном монтаже

на страницах 47 – 56 данного каталога). Это испытание убедило нас в том, что мы выбрали

верное направление, и новые лотки М2 будут приносить высокую потребительскую стои-

мость, что с самого начала было нашей главной и важнейшей целью.

Новый дизайн требует новых технологий

Производство новой линии LKZ 750, которая несет в себе кроме всего прочего самые со-

временные технологии сварки средней частоты, используемой прежде всего в автомоби-

лестроении, мы начали реализовывать в начале 2008 г., а в связи с ее пространственной

затратностью мы должны были возвести новый производственный цех. Он расположен

в непосредственной близости к модернизированному цеху по цинкованию, посредством

чего мы добились максимальной эффективности передвижения и перевозки в ходе про-

изводственного процесса.

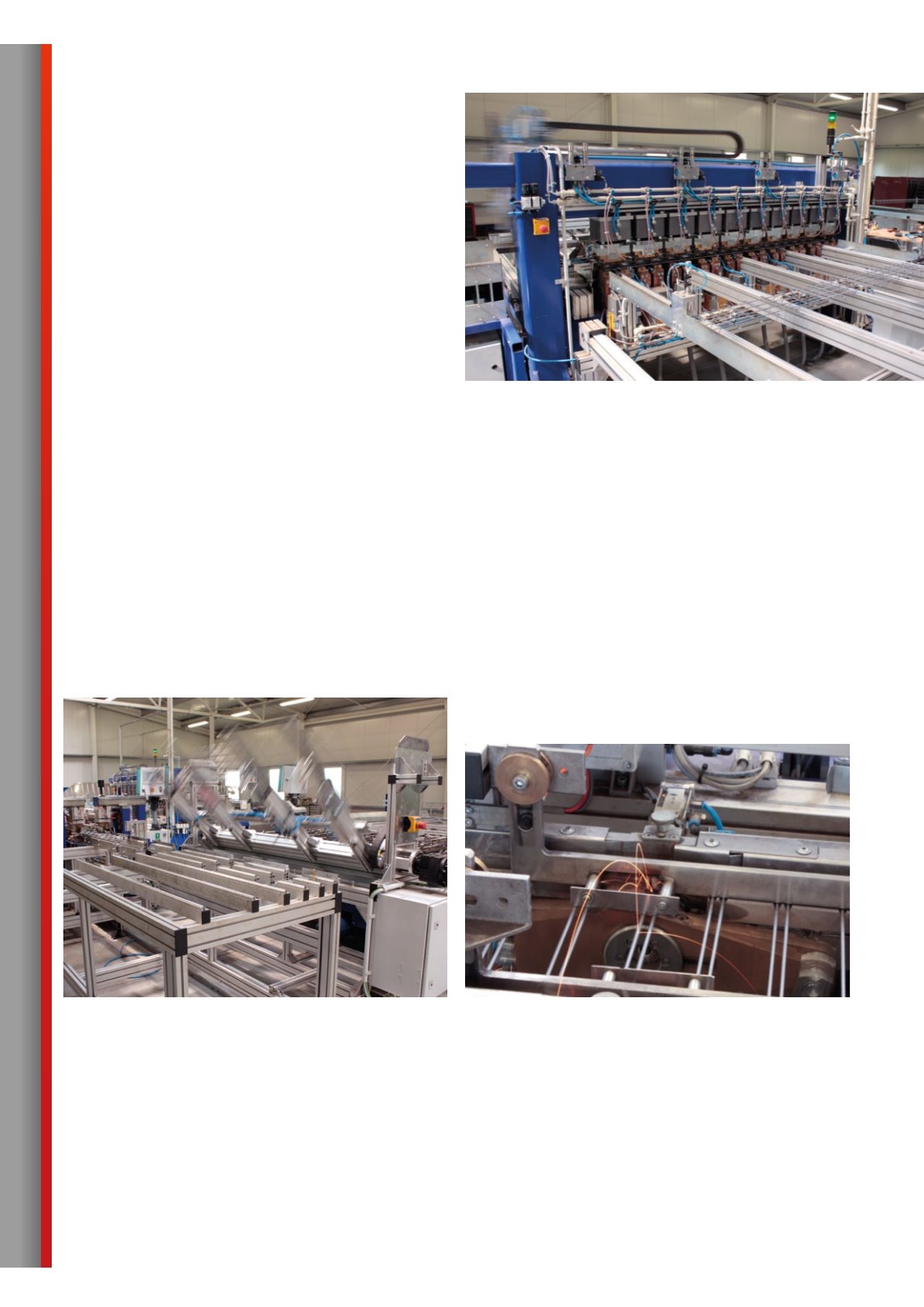

Технология производства лотков MERKUR 2

с помощью контактной сварки средней частоты

При изготовлении проволочных кабельных лотков серии MERKUR 2 на всех этапах произ-

водственного процесса реализуется метод контактной среднечастотной сварки, которая

в данный период является уже требуемым стандартом главным образом в автомобиле-

строении. Речь идет о современном сложном методе сварки металлов без дополнитель-

ного материала, в отличие от «классического» низкочастотного метода он имеет несколько

принципиальных преимуществ:

Выходом от сварочного трансформатора, подключенного к среднечастотному преобразова-

телю, является постоянный ток, не проявляющий никаких индуктивных потерь. Благодаря

этому он быстро проведет точно определенное количество энергии на место сваривания.

Этот метод очень быстр (время проведения сварочного цикла обычно в мс), поэтому близ-

лежащий материал напрасно не нагревается, а этим значительно снижаются потери, до-

полнительное напряжение и деформация материала после его охлаждения.

Производство кабельных лотков MERKUR 2 полностью реализовано с помощью аппа-

ратного оборудования и управляющих программ фирмы Bosch Rexroth Electric Drives and

Controls GmbH.
