Wszystkie elementy nośne systemu MERKUR2 z wyjąt-
kiem nośników NZMU posiadają bezśrubowe uchwyty dla
łatwego i szybkiego montażu bez użycia dodatkowych
elementów połączeniowych i narzędzi. Oznaczenie nu-
meryczne elementu nośnego odpowiada szerokości
największego korytka, które można umieścić na elemen-
cie. Na element nośny można umieścić jednak mniejsze
korytko, ewentualnie więcej korytek aż do wykorzystania
całej szerokości elementu nośnego. Dla umieszczania
obowiązuje kilka prostych zasad.
1. Każdy element nośny jest swoimi języczkami podzielony
na sekcje szerokości – moduły – o szerokości 50 mm.
Przy tym pierwszy i ostatni moduł szerokościowy jest na
zewnątrz języczków. W przypadku niektórych nośników
naddatek korpusu nośnika za ostatnim języczkiem jest
mniejszy niż 50 mm (zamontowane korytko nie wystaje
poza nośnik) co nie jest wadą. Korytko zamontowane
na elemencie nośnym leży na podłużnicach a dla ściany
bocznej korytka nie jest potrzebne żadne dalsze podparcie.
2. Każde korytko jest podłużnicami w dnie korytka po-
dzielone na szerokości na części –moduły – o szerokości
50 mm.
3. W razie kombinowania większej ilości korytek na ele-
mencie nośnym trzeba się liczyć z tym, że z powodów
technicznych nie można umieścić korytek bezpośrednio
obok siebie. Między każdymi dwoma korytkami zostaje
dlatego jeden moduł szerokościowy wolny.
4. Szczególnym przypadkiem są korytka o szerokości
50 i 100 mm (ich konstrukcja nie zawiera podłużnic
w dnie korytka), które mocuje się za dolną podłużnicę
w ścianie bocznej korytka. Te korytka nie mają naddatku
ściany bocznej i dlatego w razie umieszczania na końcu
szerokości elementu nośnego można je umocować tylko
za jedną z podłużnic, tę, która jest usytuowana w kie-
runku do wewnątrz szerokości elementu nośnego. Taki
montaż jest możliwy, jeżeli wolna podłużnica korytka leży
na elemencie nośnym i jest w inny sposób zapewnione
umocowanie korytka na elemencie nośnym (na przykład
kształtem trasy, użyciem wspólnego pokrywy, paska
mocującego, itd.).

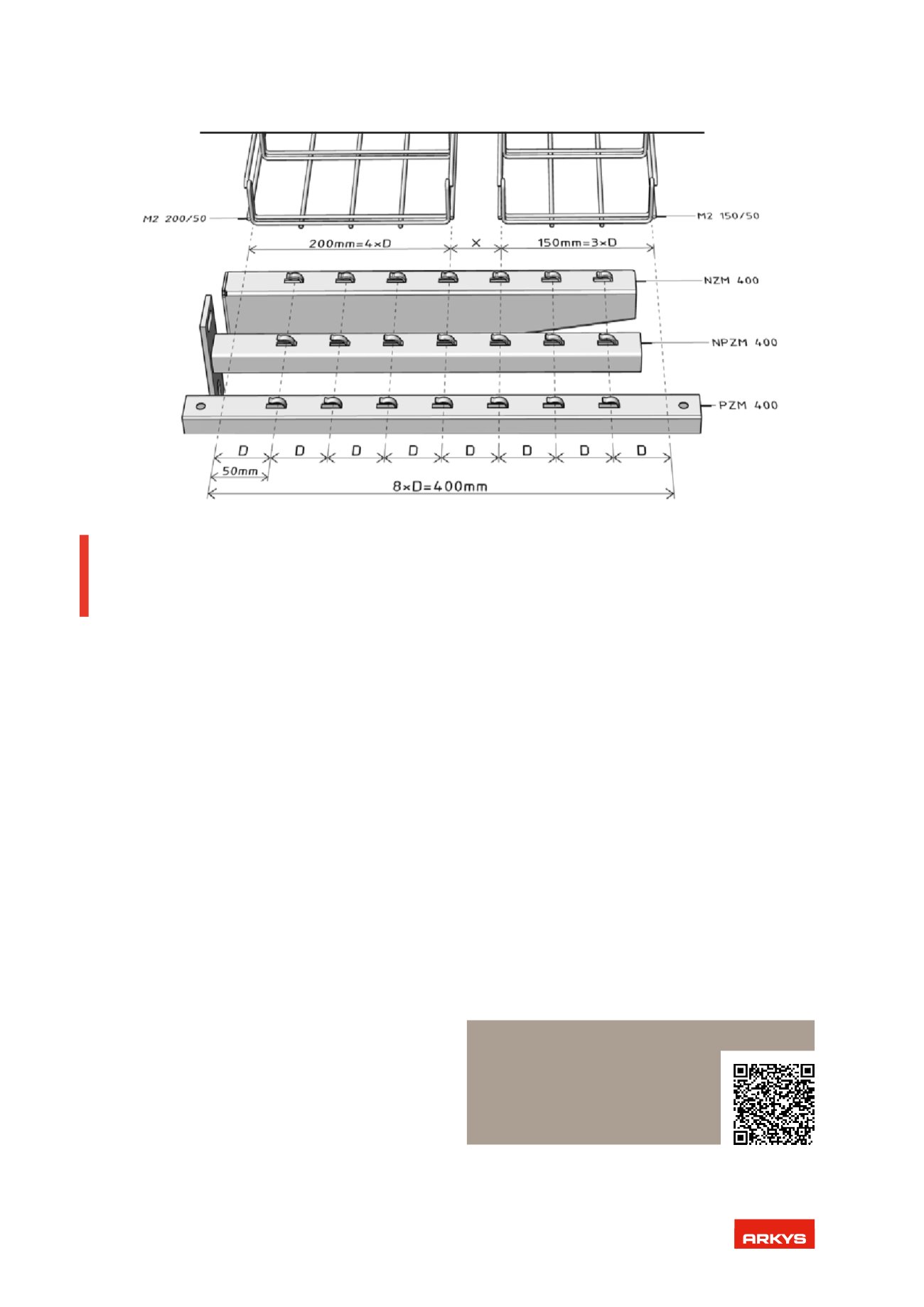

Zasady kombinowania korytek na elemencie nośnym
opisuje rysunek na tej stronie. Można też skorzystać
z kompletnego przeglądu możliwości instalacji korytek
na elementy nośne i wszystkich dostępnych kombinacji
korytek, które można znaleźć na naszych stronach.
Instalacja kombinacji korytek
na elementy nośne
Kompletny przegląd możliwoś-
ci kombinowania korytek na
elementy nośne ze wszystkimi
możliwymi kombinacjami korytek
można znaleźć na naszych stro-
nach internetowych >>>
