93 / 120
89
NZMC 100
SZ ARK-225210
1 szt.
maks. 140 kg
maks. 85 kg
NZMC 300
SZ ARK-225230
1 szt.
NZMC 200
SZ ARK-225220
1 szt.
NZMC 400
SZ ARK-225240
1 szt.
maks. 90 kg
maks. 50 kg
maks. 37 kg
maks. 23 kg
maks. 50 kg
maks. 30 kg

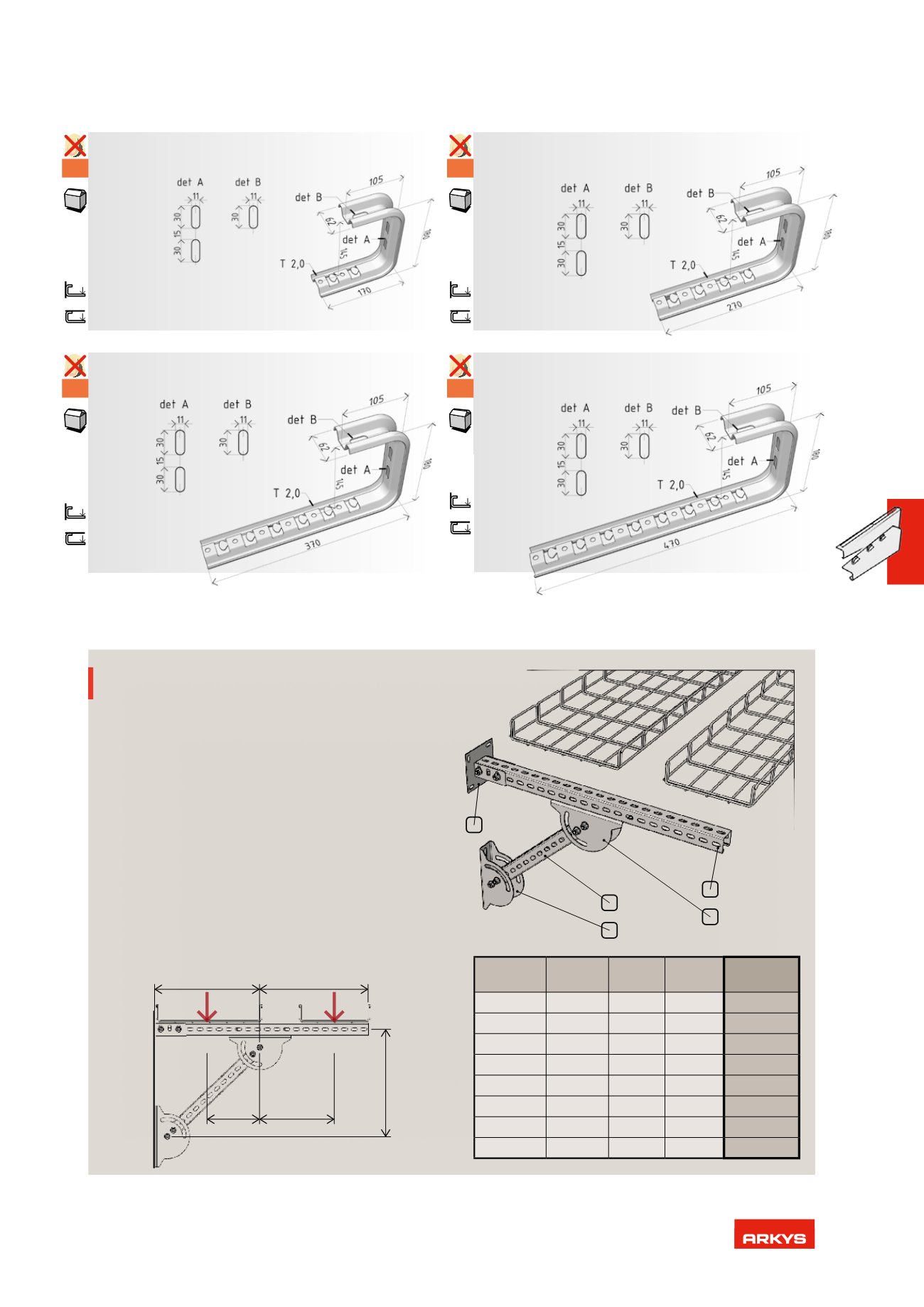

Czasem nawet największy nośnik nie jest dostateczne
duży, lub nie ma dostatecznej nośności.
W ramach
systemu MERKUR2 można wytworzyć ze słupków
i uchwytów najróżniejsze zestawy nośne
(nie tylko
takie, jak pokazujemy w tym przykładzie). Zdajemy
sobie sprawę, że takie rozwiązanie może być przydat-
ne, przetestowaliśmy zestaw nośny według schematu
na rysunku po prawej stronie a nośności podajemy
w tabeli poniżej. Zestawu można użyć w przypadkach,
kiedy trzeba umieścić trasę z dużym wysięgiem, oraz
w przypadkach, kiedy jest potrzebna wyższa nośność,
niż zapewniają standardowe nośniki systemu.
Ale można też inaczej…
Wysięg
nośnika A+B
długości
A, B, C
nośność
części A
nośność
części B
nośność
całkowita
500 mm
250 mm
179 kg 1 008 kg
1187 kg
600 mm
300 mm
124 kg 840 kg
964 kg
700 mm
350 mm
91 kg 720 kg
811 kg
800 mm
400 mm
70 kg 630 kg
700 kg
900 mm
450 mm
55 kg 560 kg
615 kg
1 000 mm
500 mm
45 kg 504 kg
549 kg
1 100 mm
550 mm
37 kg 458 kg
495 kg
1 200 mm
600 mm
31 kg 420 kg
451 kg
B
A
C
max2/3A
1/2B
3
DZM STPU
1
STPM
3
DZM STPU
1
STPM
2
DZM STP
