Dla uzyskania deklarowanych wartości nośności rasy
kablowej jest ważne dotrzymanie kilku zasad podczas
instalacji nośników i układania okablowania do korytek.
Optymalne rozłożenie obciążenia
Na nośność trasy kablowej ma wpływ rozłożenie ob-
ciążenia wzdłuż nośnika.
Deklarowane wartości noś-
ności podawane dla poszczególnych typów i wielkości
nośników odpowiadają równomiernemu rozłożeniu
obciążenia nośnika.
Wypadkowa sił jest umieszczona
pośrodku i odpowiada sumie masy poszczególnych kabli.
W przypadku, kiedy nie można lub nie jest wskazane
dotrzymanie równomiernego rozłożenia obciążenia, jest
ważne, aby kable o większej masie były ułożone bliżej
stopy nośnika.
Jeżeli to też nie jest możliwe, trzeba się liczyć z obniżoną
nośnością, która jest tymwiększa, imwiększa jest niesy-
metryczność obciążenia (patrz rysunek i wykres na prawo).
Prawidłowo dobrane i wykonanemocowanie
Dla nośności trasy kablowej bywa często najważniejsza
nośność punktów mocowania. Z rozłożenia sił wynika,
że najbardziej obciążony jest zawsze ten wyższy z obu
punktówmocowania i jest obciążony większą siłą rozcią-
gającą. Dlatego w przypadku tras z wymaganiem wyżs-
zego obciążenia jest bardzo ważne sprawdzenie jakości
i rodzaju muru do którego trasa będzie mocowana, na
całej długości instalacji, ponieważ wzdłuż trasy sytuacja
może się wyraźnie zmienić. Prawidłowy wybór sposobu
mocowania i jego prawidłowe wykonanie jest podsta-
wowym warunkiem uzyskania wyższej nośności tras.
W przypadku, kiedy jakość muru nie umożliwia wykonania
dostateczne mocnego mocowania, lub w przypadkach,
kiedy nie można sprawdzić jakości muru, jest wskazane
wykorzystanie możliwości instalacji na mur przez słupek
STNM. W takim przypadku rozłożenie sił działających
na punkty mocowania jest znacznie korzystniejsze,
ponieważ uzyskuje się wyższą nośność ułożenia trasy.
Ten sposób jest wskazany dla najbardziej obciążonych
tras instalowanych bezpośrednio na ścianę.

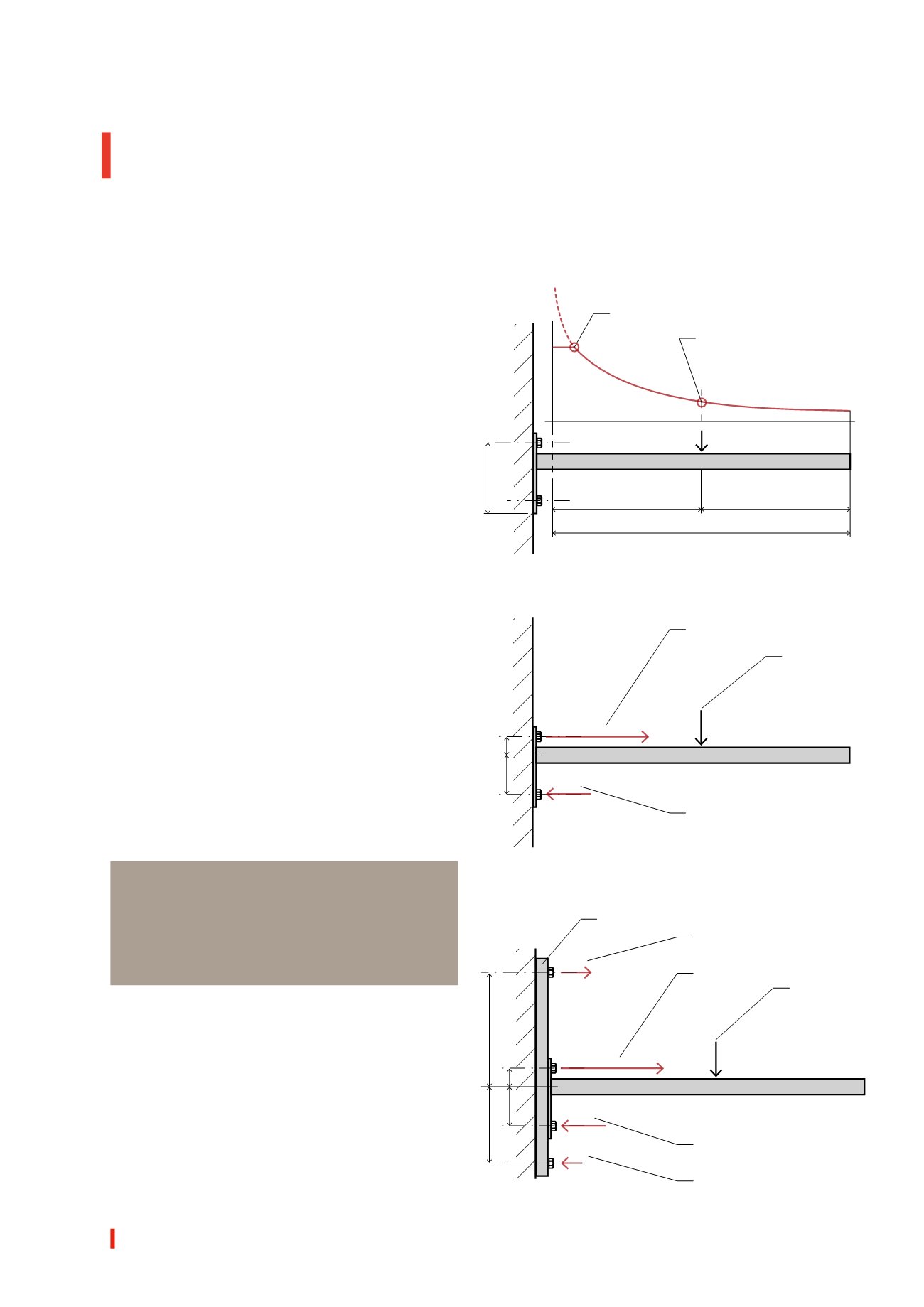

Zasady mocowania i obciążania nośników
nominalna nośność
krzywa nośności
L/2
L/2
H
F
F
L
L
nośność mocowania na ścinanie
F
F
1
F
2
H
2
H
1
obciążenie nośnika
siła rozciągająca w górnym punkcie mocowania
siła ściskająca w dolnym punkcie mocowania
F
1
F
2
H
2
h
2
H
1
h
1
F
1
F
2
F
obciążenie nośnika
siła rozciągająca w górnym
punkcie mocowania nośnika
siła rozciągająca w górnym
punkcie mocowania słupka
słupek STNM
naprężenie w dolnym punkcie
mocowania nośnika
nacisk w dolnym punkcie
mocowania słupka
W naszej ofercie jest kompletny szereg elemen-
tów mocujących od renomowanych dostawców,
które spełniają szeroki zakres wymagań i roz-
wiązują większość typowych sytuacji podczas
instalacji tras.
