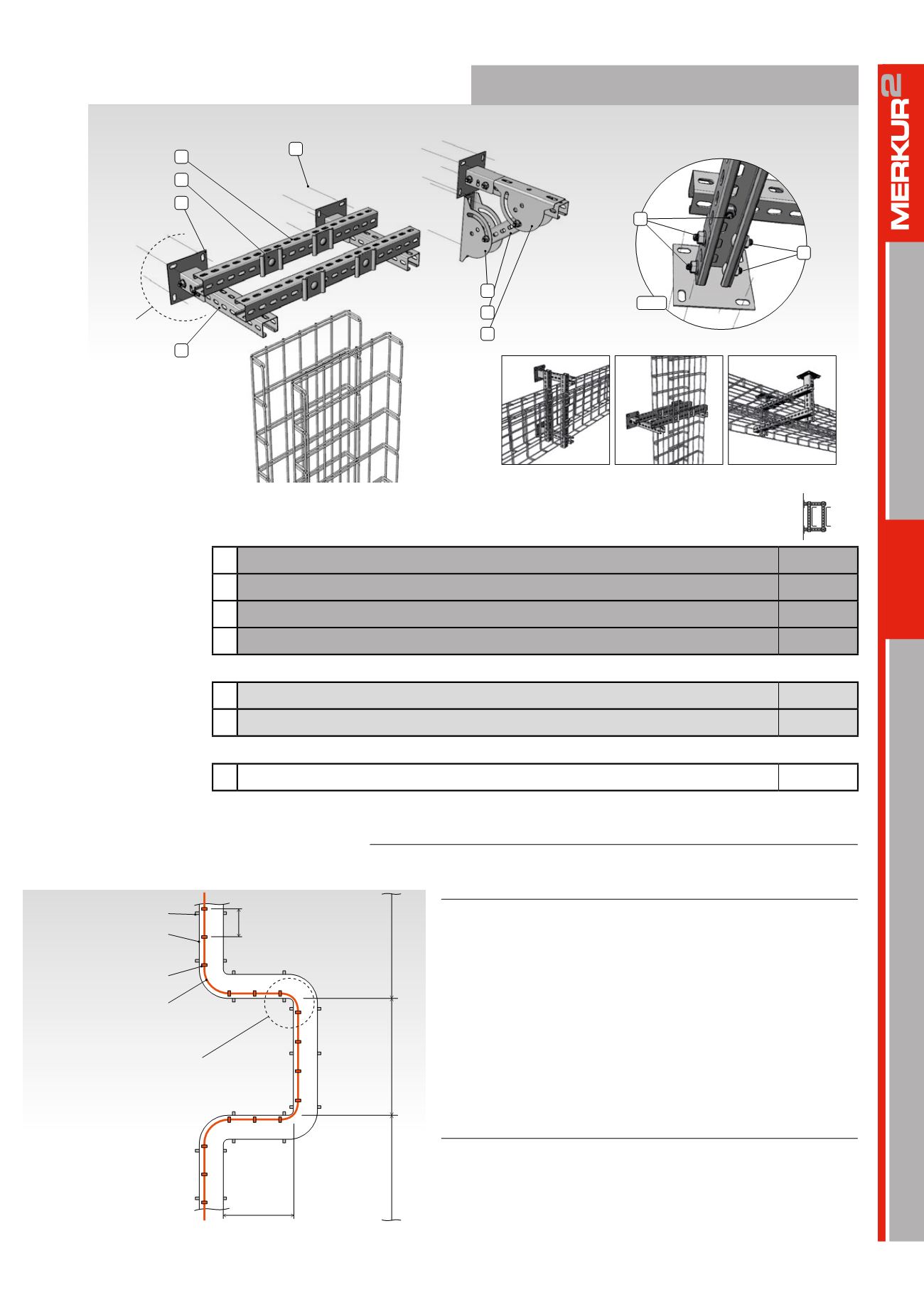

Plochá (stoupačková) montáž sdružená
na konstrukcí ze stojen STPM a držácích DZM STP
X
kotvení
2
držák DZM STP
4
držák DZM STPU
1
stojna STPM
4
držák DZM STPU
1
stojna STPM
1
stojna STPM
3
příchytka PZSM 2
způsob provedení nosníku
záchytného místa trasy
det A
5
det A
5
Popis montáže
Nosná konstrukce kabelových žlabů MERKUR 2, typ M2 pro tento typ montáže je
tvořena stojnami STPM a držáky DZM STP, případně DZM STPU.
Instalace
Ze stojen STPM spojených pomocí šroubů M8x20, podložek M10 a
límcových matic M8, která se upevní pomocí držáku DZM STP do
podkladové stropní, svislé nebo vodorovné stavební konstrukce
odpovídajícími kotevními prvky. Konstrukce může být provedena jako
jedno nebo dvoupatrová. Rozteč kotvicíh bodů trasy se řídí podle zvolené
klasifikace funkční integrity, která je vázána k max. rozteči kotvicích bodů
a maximálnímu zatížení trasy (klasifikace jsou dostupné v tabulkách
klasifikací pro konkrétní použitý kabel). V případě, že je trasa instalována
jako svislá/stoupací, je nutné na každých 2 000 mm výšky trasy provést
jedno opěrné místo trasy se zachycením podélných sil (viz schema výše).
Žlaby se na konstrukci opěrného místa trasy připevní pomocí příchytek
PZSM 2. Kabely ke žlabům připevní pomocí příchytek SONAP s rozestupy
max. 300mm.
Provedení odlehčení v tahu na svislé kabelové trase dle ČSN 73 0895
Podle normy ČSN 73 0895 je na svislých kabelových trasách nutné provést
odlehčení v tahu, sloužící k rozdělení tahu vyvolaného hmotností kabelů.
Provedení je zřejmé z obrázku vlevo a provádí se na svislých trasách vždy
po maximálně 3,5 m dlouhém svislém úseku.
Seznam komponentů podpěrného místa
počty jsou uvedeny vždy pro jedno podpěrné místo
prvky systému - podpěrné místo
1
stojna STPM
1 ks
2
držák DZM STP
2 ks
3
příchytka PZSM 2
2/4/8 ks
4
držák DZM STPU (pro provedení záchytného místa trasy)
4 ks
spojovací materiál pro montáž podpěrného místa trasy
5
šroub vratový M8x20, podložka M10, matice límcová M8
(DZM STP/STPU)
16/18 x
5
šroub vratový M8x20, podložka M10, matice límcová M8
(spoj stojen STPM)
2/4/6 x
kotvení podpěrného místa do stavby
X
kotvení stojny STPM - počet kotvicích bodů
8 x/12 x
podpěra PZMP
žlaby M2
kabelová příchytka SONAP
kabel trasy
s požadavkem na zachovnání
funkční integrity při požáru
dodržení minimálního
poloměru ohybu kabelu
max. 300 mm
maximální vzdálenost
kabelových příchytek SONAP
min. 0,3 m
0,3 – 3,5 m
max. 3,5 m
max. 3,5 m
