kotvení
X
kotvení
1
stojna STNM
2
příchytka SONAP

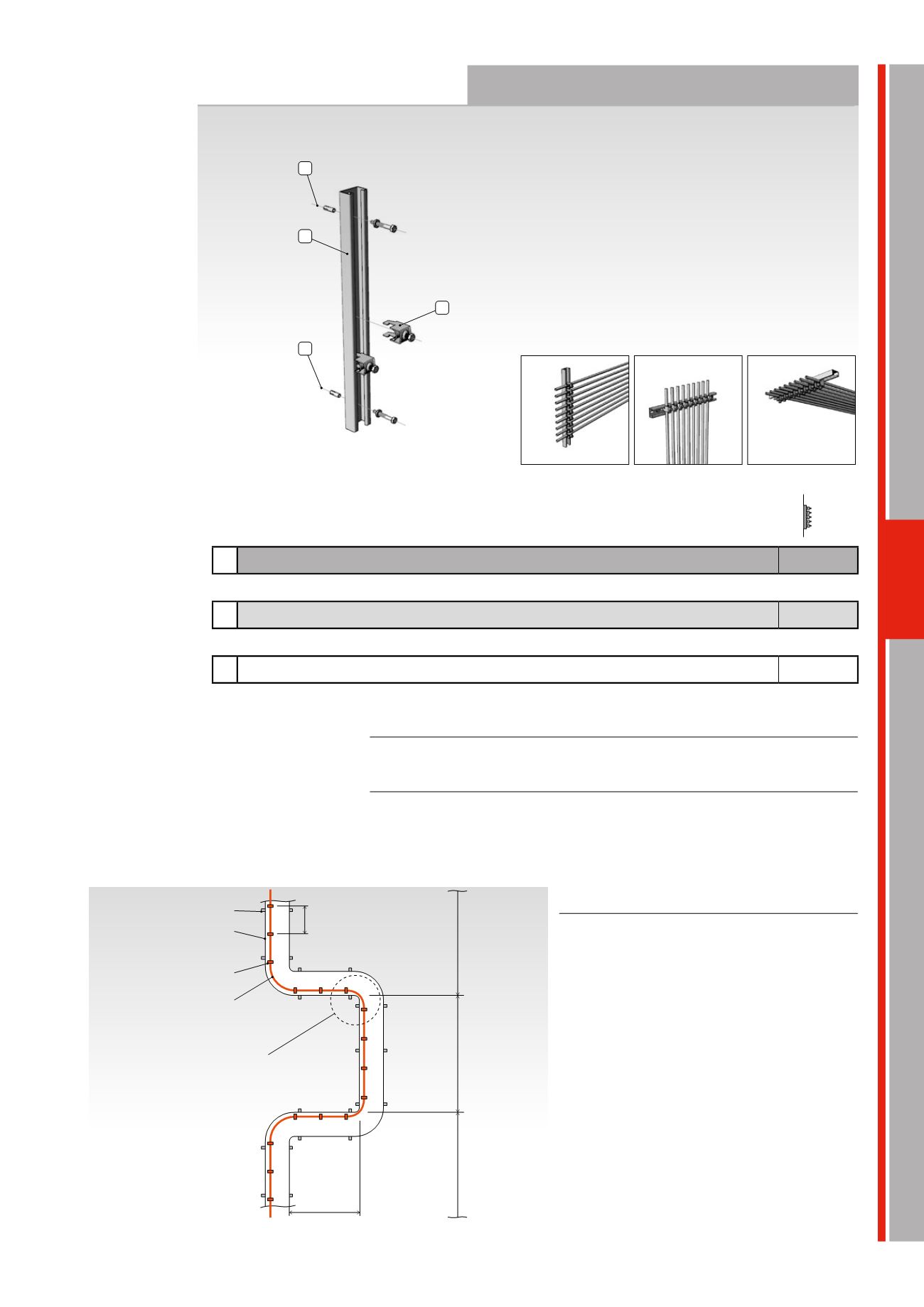

Plochá (stoupačková) montáž standard NORMOVÁ
na stojně STNM a příchytkách SONAP
Popis montáže
Nosná konstrukce kabelové trasy je tvořena stojnami STNM namontovanými přímo na
zeď, nebo jinou konstrukci stavby.
Instalace
Stojny se upevňují do podkladové vodorovné - stropní nebo svislé stavební konstruk
ce odpovídajícími kotvícími prvky a je třeba dodržet jejich max. rozteč 300 mm. Na
takto vytvořenou nosnou konstrukci se upevňují kabely přímo pomocí příchytek SONAP
vložených do stojny. Velikost příchytky SONAP se řídí velikostí kabelů, které se pomocí
nich upevňují do stojny.
Provedení odlehčení v tahu na svislé kabelové
trase dle ČSN 73 0895
Podle normy ČSN 73 0895 je na svislých kabelových
trasách nutné provést odlehčení v tahu, sloužící
k rozdělení tahu vyvolaného hmotností kabelů.
Provedení je zřejmé z obrázku vlevo a provádí se na
svislých trasách vždy po maximálně 3,5 m dlouhém
svislém úseku.
podpěra PZMP
žlaby M2
kabelová příchytka SONAP
kabel trasy
s požadavkem na zachovnání
funkční integrity při požáru
dodržení minimálního
poloměru ohybu kabelu
max. 300 mm
maximální vzdálenost
kabelových příchytek SONAP
min. 0,3 m
0,3 – 3,5 m
max. 3,5 m
max. 3,5 m
Seznam komponentů podpěrného místa
počty jsou uvedeny vždy pro jedno podpěrné místo
prvky systému - podpěrné místo
1
stojna STNM
1 ks
spojovací materiál pro montáž podpěrného místa trasy
2
příchytka SONAP - velikost podle kabelů
podle kabelů
kotvení podpěrného místa do stavby
X
kotvení stojny STNM - počet kotvicích bodů
2 x/3 x
*
(*) do délky stojny 400 mm dva kotvicí body, při větších délkách je nutné kotvit s roztečí kotvicích bodů max 300 mm
ploché montáže
