systém MERKUR 2 | montáže s funkční integritou | ploché montáže

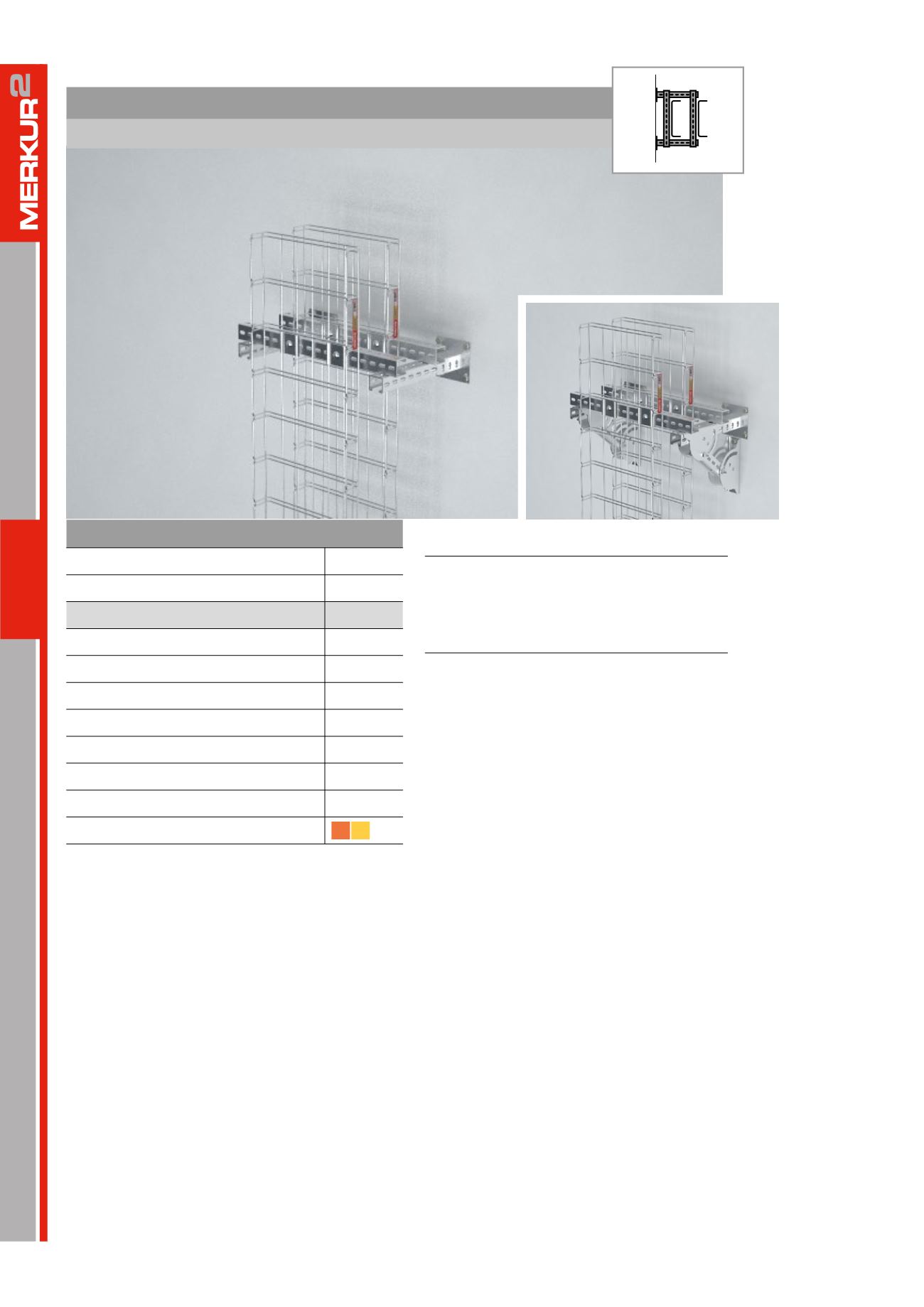

Plochá (stoupačková) montáž sdružená

na konstrukcí ze stojen STPM a držácích DZM STP

Použití

Tento typ montáže se používá pro svislé stoupací

vedení kabelové trasy. Zároveň je možné ho použít

i pro plochou nástěnnou nebo stropní přisazenou,

nebo podlahovou instalaci kabelových žlabů.

Obecné pokyny k instalaci

Tato instalace kabelových žlabů MERKUR 2 (typ

M2) konstrukci vytvořenou ze stojen STPM splňuje

požadavky na nenormové kabelové nosné konstrukce

dle ČSN 73 0895 (ZP 27/2008), STN 92 0205 i DIN

4102-12. Pokud je na kabelové trase nutné vytvořit

jakýkoliv prvek pro změnu směru, rozměru (roh,

T-kus....), je možné použít, dle rozměru kabelového

žlabu, k tomu určené komponenty (spojka SZM 4 a

tvarovací sada TSM 50- 100). Kabely je nutné ke žlabu

fixovat každých min. 300 mm, v případě změny směru

trasy vždy na začátku a konci ohybu pomocí příchytek

SONAP typ B a C podle průměru kabelu. Kabelovou

trasu (žlab MERKUR 2) lze zakrytovat víkem řady

VZM, dle šíře žlabu, které je nutné pevně připevnit

pomocí spojek víka SVM 1 a zároveň je třeba jeho

váhu připočítat k celkovému zatížení trasy. Kabelovou

trasu je, dle normy ČSN 73 0895, zhotovitel povinnen

označit štítkem s vyplněnými údaji k této trase na

přístupném místě a trvalým způsobem. V případě,

že je kabelová trasa dlouhá, je vhodné toto označení

opakovat cca po 50 m.

Pokud je kabelová trasa tohoto typu upevněná

na stavební konstrukci, která je z materiálu, jako

například beton, cihly, porobeton nebo ocelová

nosná konstrukce, musí se pro ukotvení do těchto

konstrukcí použít takové kotvicí prvky, které jsou

svými vlastnostmi odpovídající s ohledem na použitý

druh materiálu, způsob montáže, požadovaný průběh

teplotního namáhání, požadovaný čas funkčnosti při

požáru a mechanické zatížení nosnou a upevňovací

konstrukcí s kabely.

Parametry konstrukce kabelové trasy

šířka žlabů

50 – 500mm

výška žlabů

50 mm

maximální zatížení trasy

10 kg/m

maximální rozteč podpěrných míst

1 000 mm

počet pater trasy

2

umístění spoje žlabů mezi podpěrnými místy

možnost použití víka

možnost použití protipožární přepážky

použití pro silnoproudé rozvody

ano

použití pro slaboproudé rozvody

ano

možnosti povrchové úpravy/provedení

SZ

ZZ

22

montáže tras
