DZM 6

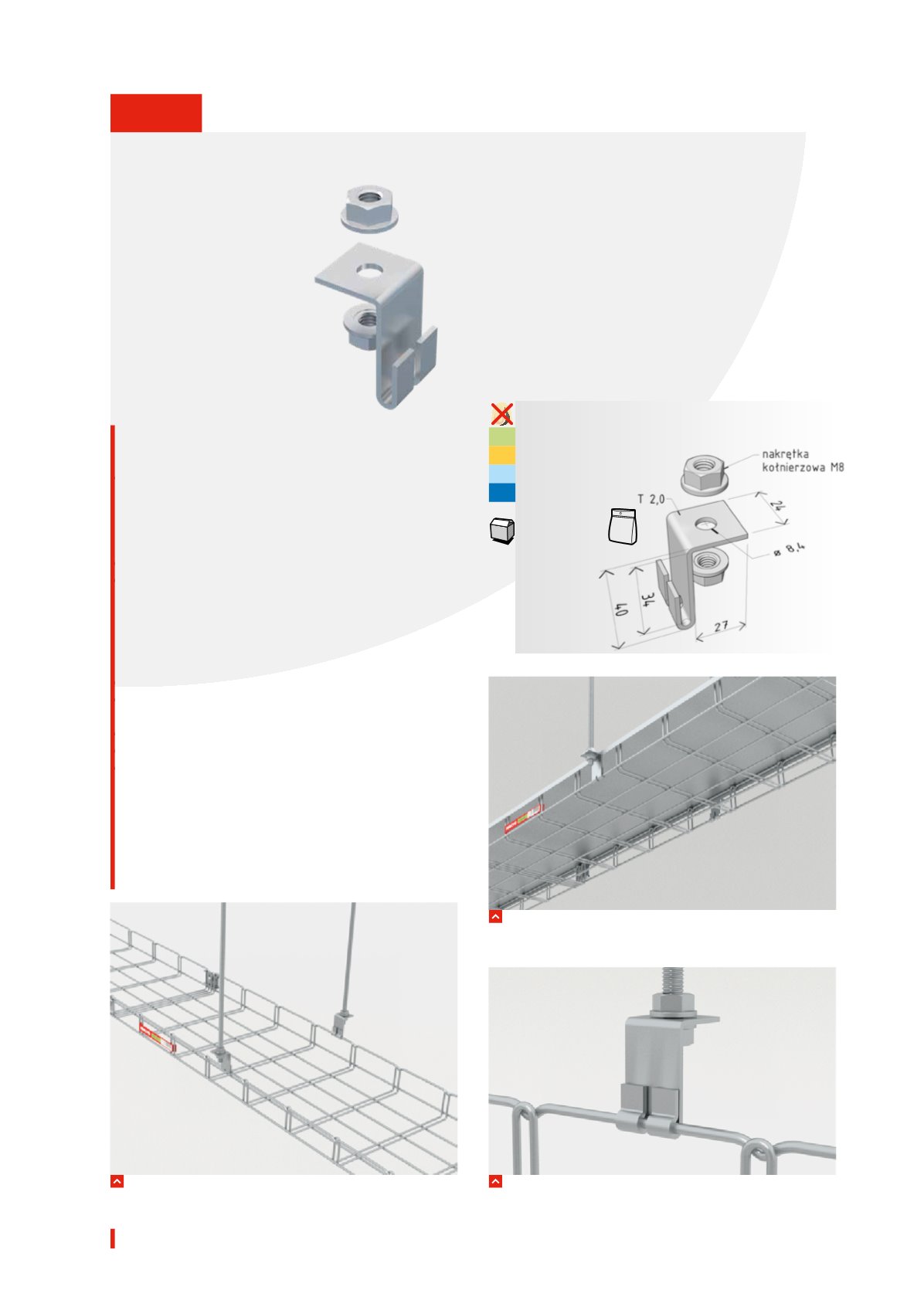

Uchwyt korytka do montażu podwieszanego
Uchwyt DZM 6 jest używany do zawieszenia korytek
kablowych na pręty gwintowe M8.
Jest konieczne zabezpieczenie korytek przez zagięcie
naddatków ramion uchwytu.
Montaż na uchwyty DZM 6 jest wskazany również dla
tras, gdzie będzie użyte zakrycie pokrywą.
DZM 6
GZ ARK-214060
ZZ ARK-224060
A2 ARK-234060
A4 ARK-244060
100szt. =10
×
10
szt.
Uchwytu DZM 6 używa się do zawieszania korytek
kablowych na pręt gwintowy M8 przy instalacji pod-
wieszanej na parach prętów gwintowych.
Przy standardowej instalacji (instalacja bez pokrywy
korytka) korytka zawiesza się do uchwytu za górne
lamowanie korytka. Po instalacji jest konieczne za-
bezpieczenie korytek w uchwycie przed wypadnięciem
przez zagięcie naddatków ramion uchwytu.
Montaż na dolne lamowanie drutu jest wskazane
również dla tras, gdzie będzie użyte zakrycie pokrywą.
W takim przypadku korytko do uchwytu zawiesza
się za podłużnicę na ścianie bocznej korytka a po
instalacji jest też konieczne zabezpieczenie korytka
w uchwycie przez zagięcie naddatku ramion uchwytu.
Maksymalne zalecane obciążenie uchwytu
wynosi 30 kg.
Maksymalna nośność pary uchwytówwynosi 70 kg.
Przy kontroli obciążenia trasy kablowej jest konieczne
uwzględnienie tego, że w tym przypadku monta-
żu, z punktu widzenia obciążenia korytka nie cho-
dzi o standardowy montaż na punkt podparcia, ale
o zawieszenie korytka za górne lamowanie, i trzeba
się liczyć z obniżonymi limitami nośności korytka
o współczynnik zapasu 0,8.
