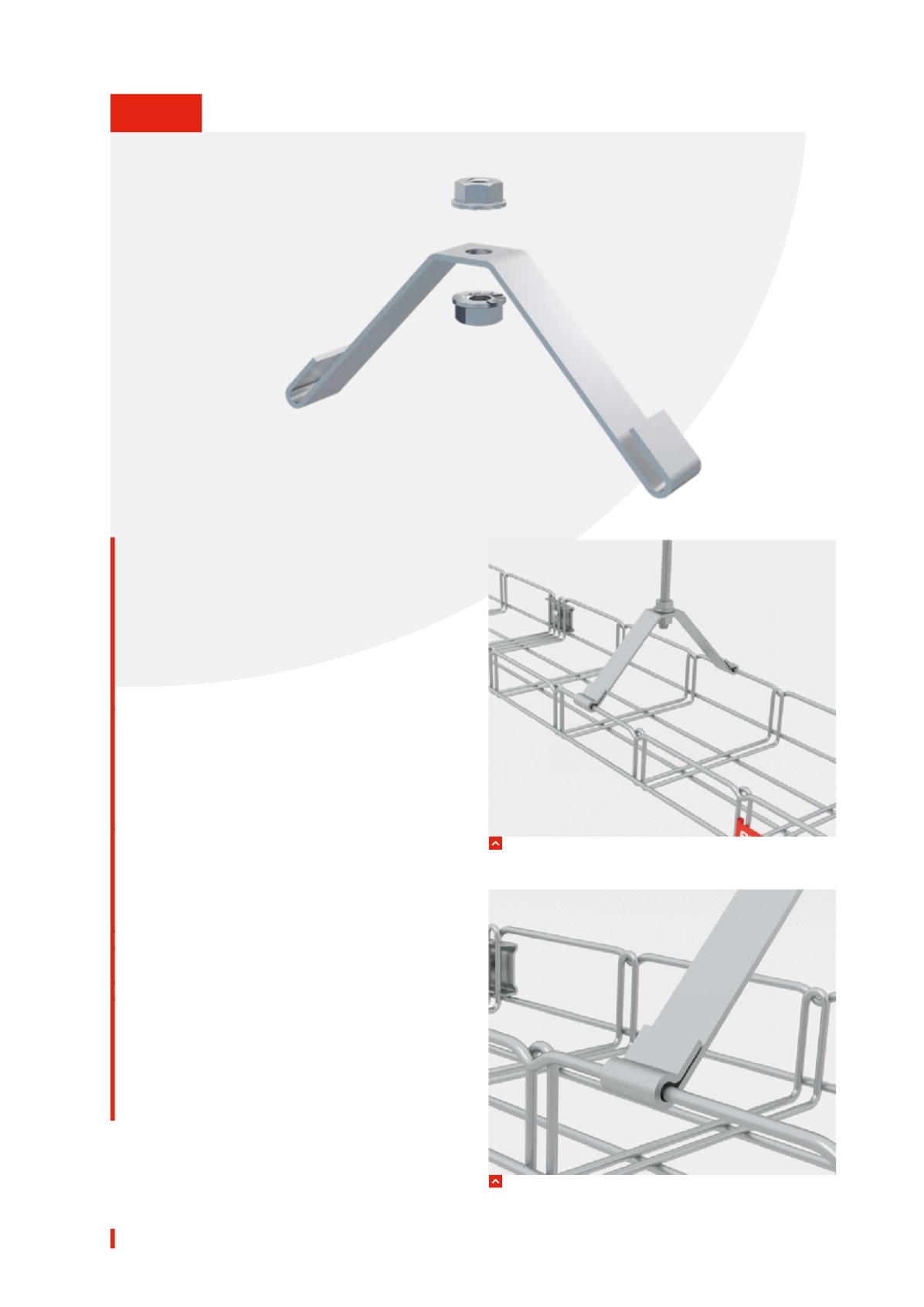

DZM 3
Uchwyt korytka do montażu podwieszanego
Uchwyt DZM 3 jest używany do zawieszenia korytek
kablowych na pręty gwintowe M8. Można go użyć też
jako elementu nośnego do instalacji różnych typów
lamp oświetleniowych. Oznaczenie liczbowe wielkości
uchwytu jednocześnie podaje, do jakiej szerokości
korytka uchwyt jest przeznaczony (np. uchwyt DZM
3/150 jest przeznaczony do korytek o szerokości
150 mm). Po instalacji jest konieczne zabezpiecze-
nie korytek w uchwycie przed wypadnięciem przez
zagięcie naddatków ramion uchwytu.
W razie montażu na pręty gwintowe i uchwyty DZM 3
nie jest konieczne przeciąganie okablowania. Jest
możliwe zamontowanie całych części trasy tak, że
zawiesi się tylko na jedno z ramion uchwytu i do tak
przygotowanej trasy korytkowej wkłada się okablo-
wanie. Po instalacji okablowania korytka zawiesi się
do drugiego z ramion uchwytów.
W razie instalacji podwieszanej na uchwyty DZM 3
jest trudniejsze instalacyjnie użycie pokrywy korytka.
W razie potrzeby wykonania trasy zakrytej pokrywą
jest wskazane użycie na trasie instalacji podwiesza-
nej na dwóch prętach gwintowych i podporach, lub
uchwytach DZM 6.
Maksymalne zalecane obciążenie uchwytu
wynosi 50 kg.
Przy kontroli obciążenia trasy kablowej jest konieczne
uwzględnienie tego, że w tym przypadku monta-
żu, z punktu widzenia obciążenia korytka nie cho-
dzi o standardowy montaż na punkt podparcia, ale
o zawieszenie korytka za górne lamowanie, i trzeba
się liczyć z obniżonymi limitami nośności korytka
o współczynnik zapasu 0,8.
Uchwyt DZM 3 jest używany do zawieszenia korytek
kablowych na pręty gwintowe M8.
Po instalacji jest konieczne zabezpieczenie korytek
w uchwycie przed wypadnięciem przez zagięcie naddatków
ramion uchwytu.
