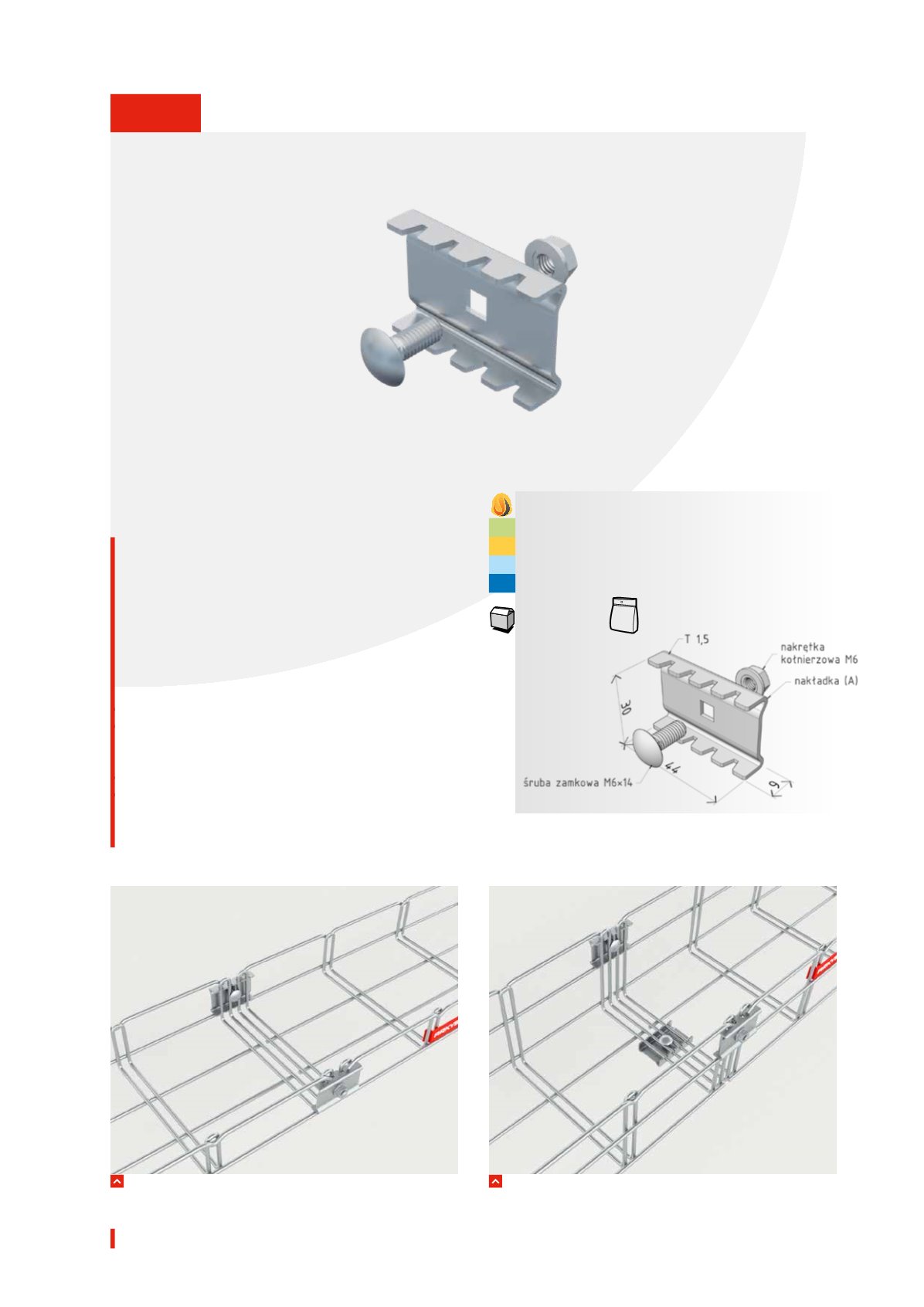

SZM 1
Złączka korytka
Złączka SZM 1 jest
podstawową złączką systemu
MERKUR 2
. Używa się wyłącznie do łączenia poszcze-
gólnych sztuk korytek kablowych w ciągłej trasie
kablowej. Liczba złączek potrzebnych do połączenia
dwóch korytek zależy od wymiarów korytka i jest
podana na poprzedniej stronie. Złączka składa się
z korpusu złączki – nakładki (A), śruby zamkowej
M6
×
14 i nakrętki kołnierzowej M6. Tę złączkę można
zastąpić złączką SZM 1-R do tymczasowego, ale
również trwałego połączenia korytek w trasie.
Połączenie trasy kablowej złączkami SZM1 spełnia
właściwości połączenia przewodzącego po dokrę-
ceniu nakrętki momentem 5 Nm i więcej.
W razie ewentualnego wymagania funkcjonowania
trasy kablowej jako uziomu jest konieczne użycie
zacisków uziemiających SVZM 1 i SVZM 3.
SZM 1
GZ ARK-213010
ZZ ARK-223010
A2 ARK-233010
A4 ARK-243010
100szt. =10
×
Na ścianie bocznej korytka o wysokości 100 mm złączkę
umieszcza się pod górne lamowanie i nad podłużnicę ściany
bocznej. Pozycja nad podłużnicą nie jest dozwolona!
Złączki SZM 1 są używane do połączenia korytek.
10
szt.
