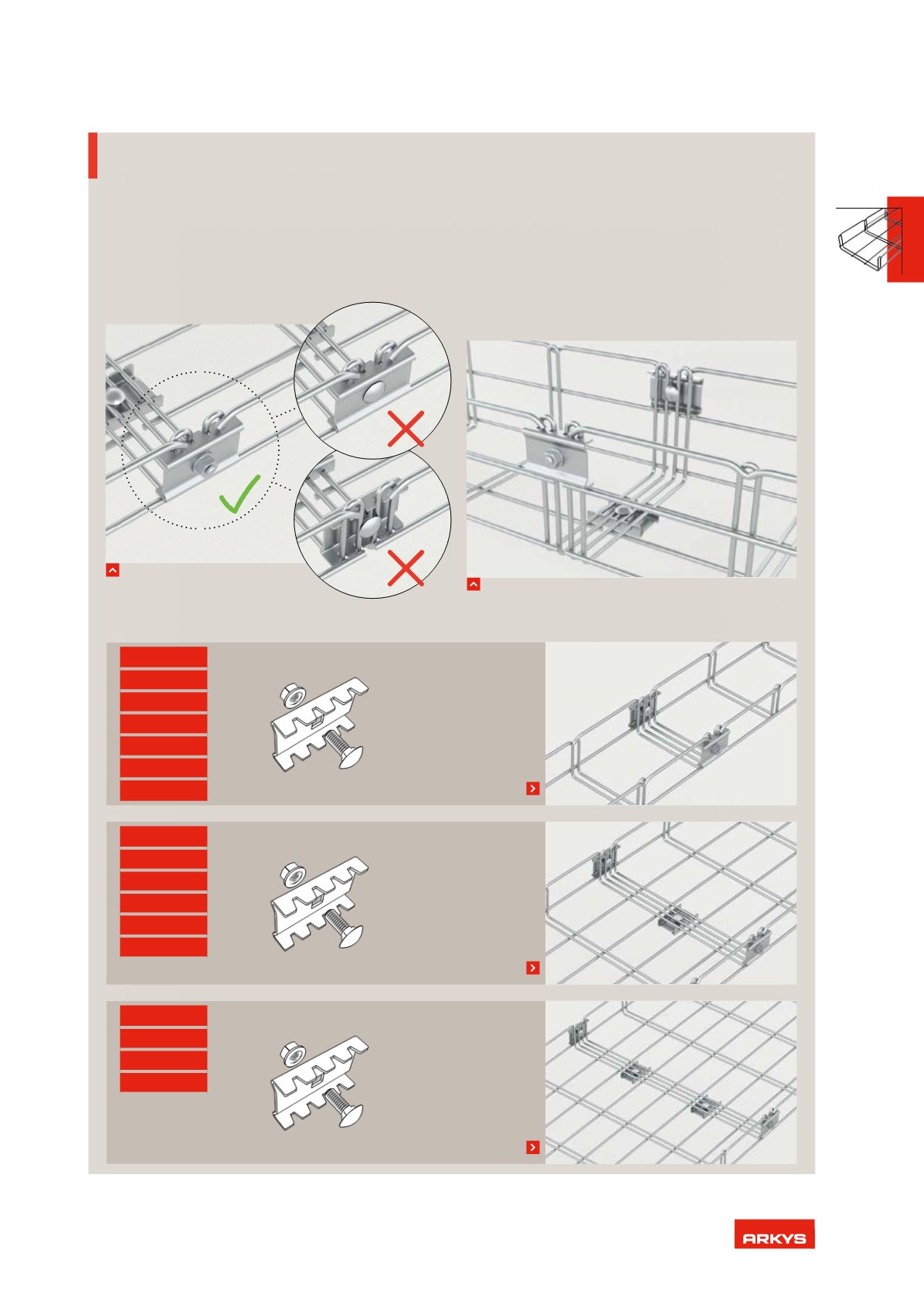

Poszczególne sztuki korytek łączy się złączkami SZM
1 lub SZM 1–R. Korpusy złączek posiadają specjalne
wytłoczenia dla prawidłowego mocowania drutów
podwójnej poprzeczki. Zastępowanie tych złączek
innymi nie jest dozwolone.
Prawidłowe funkcjonowanie korytek, właściwości ich
połączeń i wartości nośności korytek są uwarunko-
wane prawidłowym wykonaniem połączeń na całej
długości trasy kablowej.
Złączki umieszcza się na zewnątrz korytka umocowa-
ne śrubą zamkową (id wewnątrz korytka) i nakrętką
(dokręconą normalnym momentem).
Jak prawidłowo łączyć korytka MERKUR2?
Na ścianie bocznej korytka o wysokości 100 mm złączkę
umieszcza się pod górne lamowanie i nad podłużnicę ściany
bocznej. Pozycja nad podłużnicą nie jest dozwolona!
Złączki korytek instaluje się
do poprzeczek z zewnętrznej strony
korytka, umocowane śrubą zamkową
od wewnątrz korytka.
M2 50/50
M2 100/50
M2 150/50
M2 200/50
M2 100/100
M2 50/50 G
M2100/100G
2
×
Złączki są umieszczone
po jednej w obu
ścianach bocznych
korytka.
M2 250/50
M2 300/50
M2 150/100
M2 200/100
M2 250/100
M2 300/100
3
×
Do korytek o większej
szerokości dodaje się
trzecią złączkę jak
najbliżej środka dna
korytka.
M2 400/50
M2 500/50
M2 400/100
M2 500/100
4
×
W przypadku korytek
największych
szerokości do dna
umieszcza się dwie
złączki symetrycznie.
