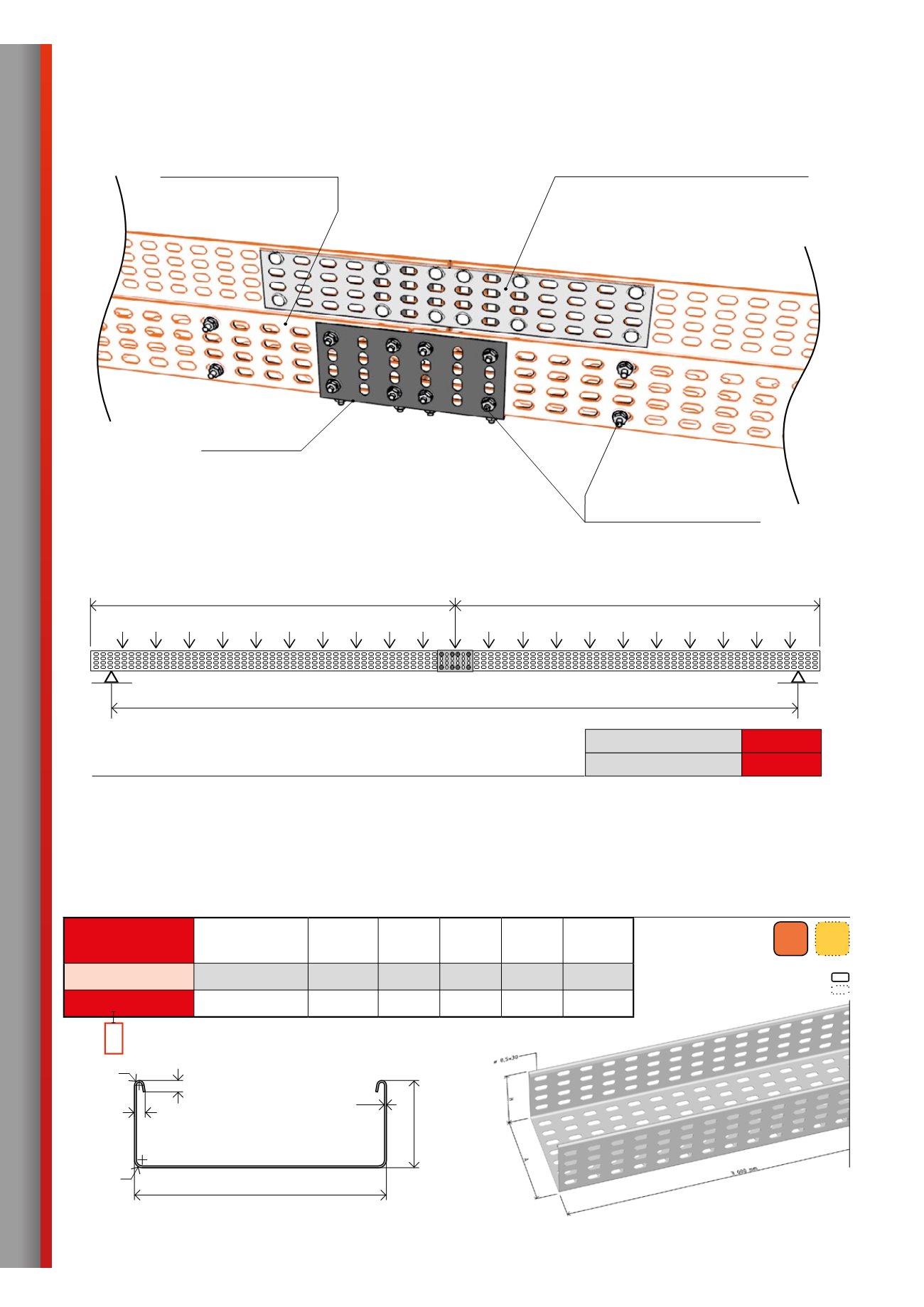

maximální samonosné rozpětí 5 830 mm
žlab L1 (3 000 mm)
žlab L1 (3 000 mm)
Maximální rovnoměrné zatížení kabelové trasy
v délce rozpětí podpěr 5 800 mm
žlab L1 200/100-3m
žlab L1 300/100-3m
20kg/m
25kg/m
žlab L1 v zesíleném provedení
žlab L1 200/100 nebo 300/100
tloušťka plechu 2,0 mm
spojovací sada žlabu LINEAR SSL M8
touto spojovací sadou připevníme
spojky SL 5 a SL 6 ke žlabům
Podélná spojka bočnice žlabu SL 6
(tzv. DOPLŇKOVÁ)
tuto spojku je vždy NUTNÉ použít v případě,
kdy vzdálenost podpěrných míst přesáhne 4,5 m
a to v kombinaci se spojkou žlabu SL 5
(Použití: spojka SL 6
1 ks na bočnici žlabu = 2 ks na spoj)
spojka žlabu SL5
pro základní spojení žlabů L1
v zesíleném provedení je nutné vždy použít
tuto spojku a to při jakékoli vzdálenosti
podpěrných míst žlabu.
(Použití: spojka SL 5 - 1 ks na spoj)
Kabelový žlab
LINEAR 1
|
L1
| H=100 mm |
L=3 000 mm
| zesílený
objednací kód
označení
A [mm]
H [mm]
t [mm]
hmotnost
[kg/m]
balení
[ks/m]
ARD-3x114920-3m L1 200/100
200
100
2,0
5,300 1ks/3m
ARD-3x115120-3m L1 300/100
300
100
2,0
6,320 1ks/3m
4 - sendzimirově zinkováno
2 - žárově pozinkováno
R5
7
7
H
A
R3
t
SZ
sendzimirový
zinek
ŽZ
žárový
zinek
dostupnost povrchových úprav
skladem
na objednávku
