Prostorové míjení se řídí rozměrem hlavní
trasy a výškou bočnice ohýbané trasy.
Pro dosažení deklarované nosnosti kabelové trasy je nutné vždy před a za tvarovanou částí použít vhodné kotvící prvky (viz. příslušenství MERKUR)
50, 100 mm
R377
R506
R63
R248
R63
R510
R381
R252
1
×
2
×
3
×
4
×
R = 65 mm
R = 250 mm
R = 380 mm
R = 500 mm

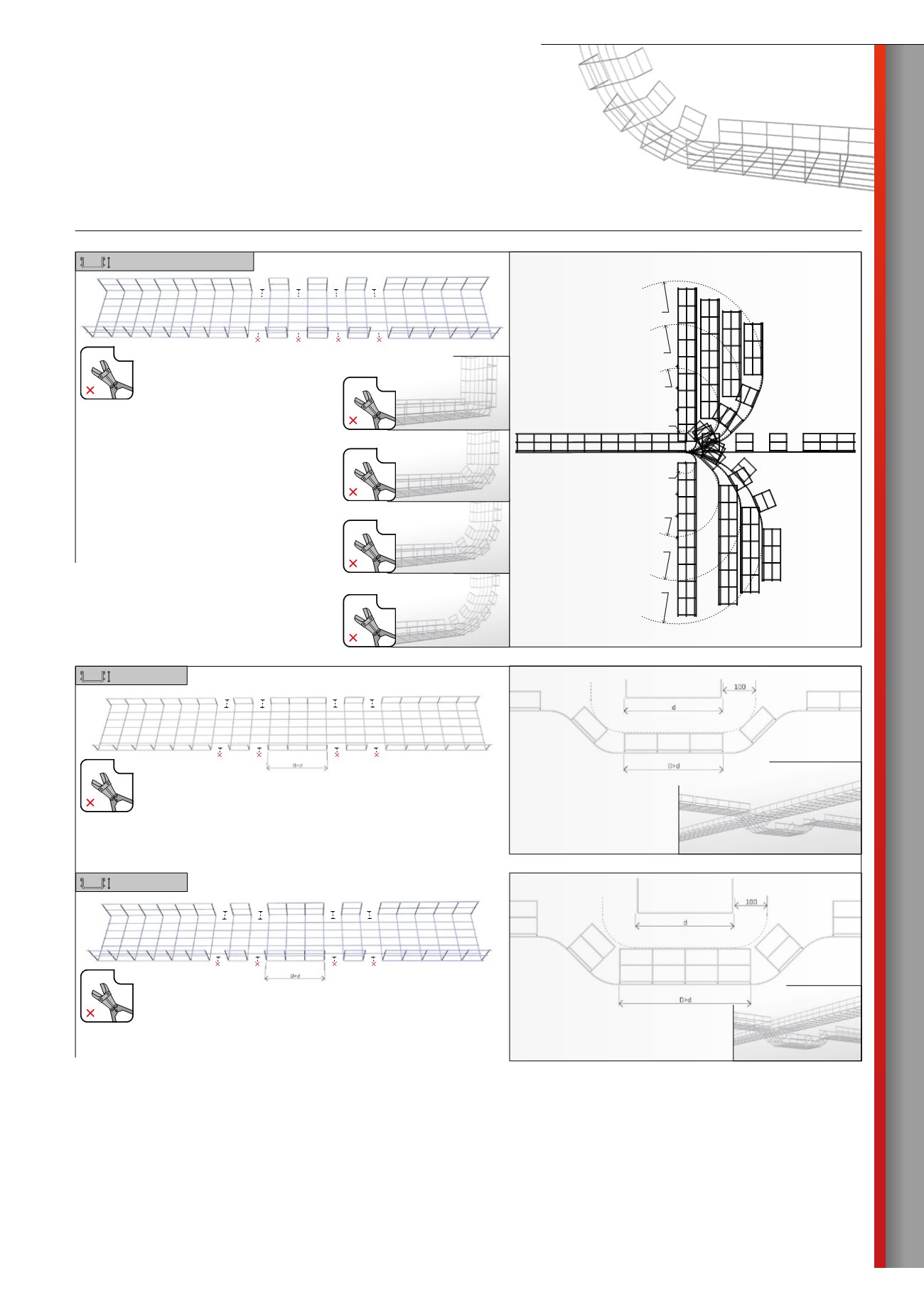

Prostorové ohyby tras jako
přechod z vodorovné do
svislé montáže se provádí
podle požadavku na polo-
měr ohybu trasy. Při větším
počtu prostřižení je možné
dosáhnout ještě větších
poloměrů ohybu.
Poloměry ohybů a ohýbací
diagram platí i pro výšku
bočnice 50 mm.
4
×
Prostorové míjení se řídí rozměrem hlavní
trasy a výškou bočnice ohýbané trasy.
prostorové tvarování
tvarování
