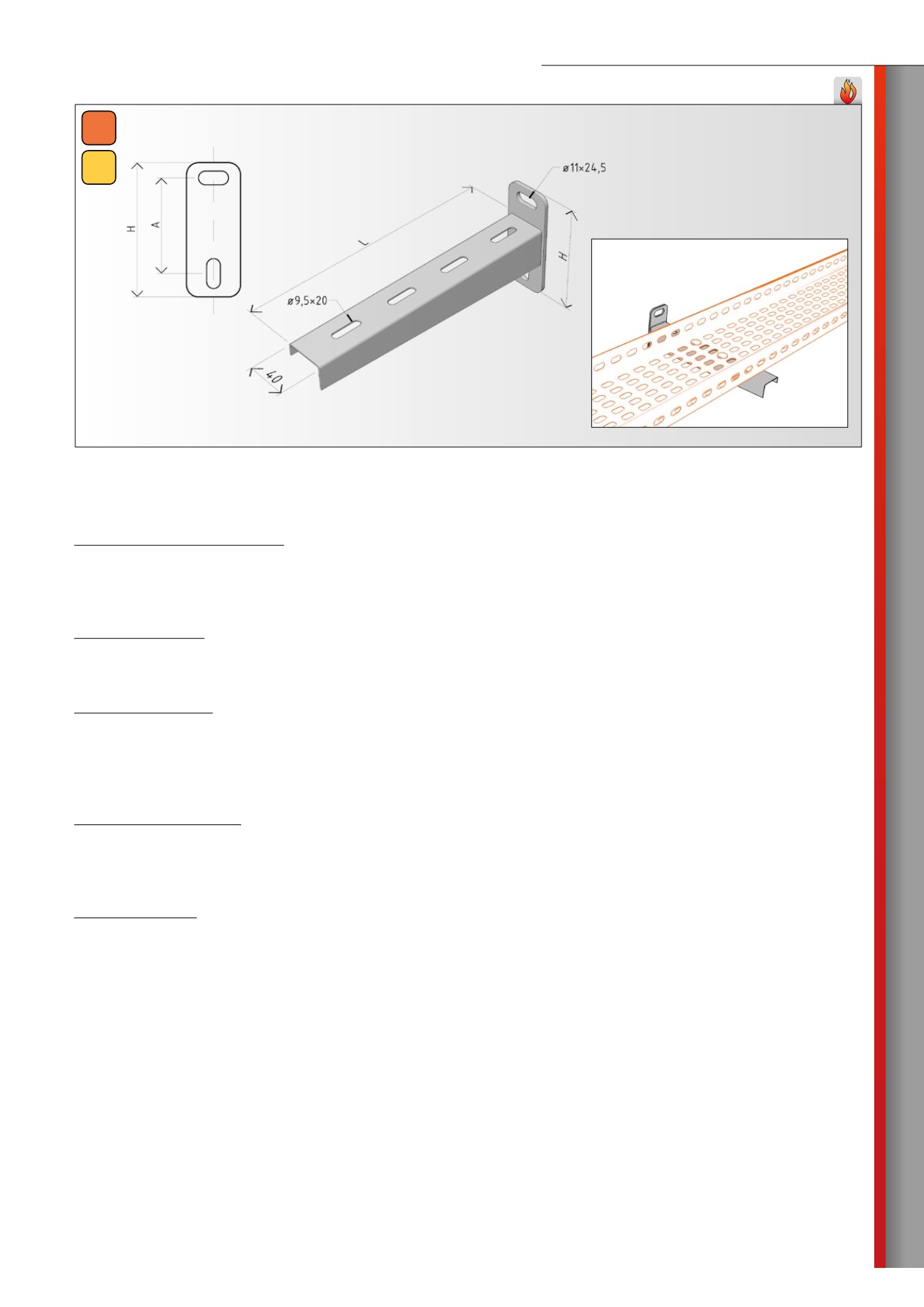

Nosník

Výrobek:

Nosník NL

Výhradní distributor:

ARKYS s.r.o., Tuřanka 115a, 627 00 Brno

Technické parametry:

Materiál - ocelový nebo nerezový plech AISI 304 „A2“

Povrchová úprava (provedení) - sendzimirově pozinkováno

- žárově pozinkováno ponorem

Použití:

Nosníky řady NL se používají jako nástěnné nosné prvky pro instalaci kabelové trasy do stěny objektu. V případě použití těchto nosníků

v prostorové instalaci trasy se kotví do stojen STPM. V případě nástěnné montáže více tras nad sebou lze použít se stojnou STNM.

Rozměry

Délka: 110 až 610 mm

Výška základny: 110 a 150 mm

Tloušťka plechu: 1,5 a 2,0 mm

Šířka základny: 45 mm

Max. nosnost:

70 až 200 kg dle typu/velikosti nosníku

Pozn.: deklarovaná nosnost nosníku je vždy závislá na jeho odborně provedené montáži se správně zvolenou a použitou kotevní technikou do odpovídajích

stavebních povrchů nebo různých konstrukcí.

Popis:

Nosníky NL jsou na praporci opatřeny oválnými otvory ø 9,5x20 pro připevnění kabelových žlabů LINEAR 1 a LINEAR 2 pomocí spojovací

sady SSL M8. Základna nosníku obsahuje dva oválné otvory ø 11x24,5 pro připevnění nosníků ke stěně (konstrukci) pomocí odpovídajících

kotvících prvků.

sendzimirový

zinek

žárový

zinek

příklad použití

katalogový list výrobku
