Nutzbarer Querschnitt der Kabelrinne
Der nutzbare Querschnitt ist ein Wert, der angibt, wie groß der
Gesamtquerschnitt der in der jeweiligen Kabelrinne zu verlegen-
den Kabel unter Einhaltung der Sicherheitsreserve sein kann. Die
Sicherheitsreserve deckt z. B. erhöhte Anforderungen an den Rin-
nenquerschnitt in Trassenbögen, schlechtere Ausnutzung des
Rinnenquerschnitts bei einer größeren Anzahl der zu verlegenden
Trassenkabel bzw. zusätzlichen Verlegungsbedarf in der Trasse
(erzwungen durch aktuelle Situation bei der Ausführung der Ka-
belverteilungen) und weitere vergleichbare Anforderungen ab.
nominaler Rinnenquerschnitt
effektiver Rinnenquerschnitt
=
S
nom
0,7
effektiver Rinnenquerschnitt
nominaler Rinnenquerschnitt
S
eff

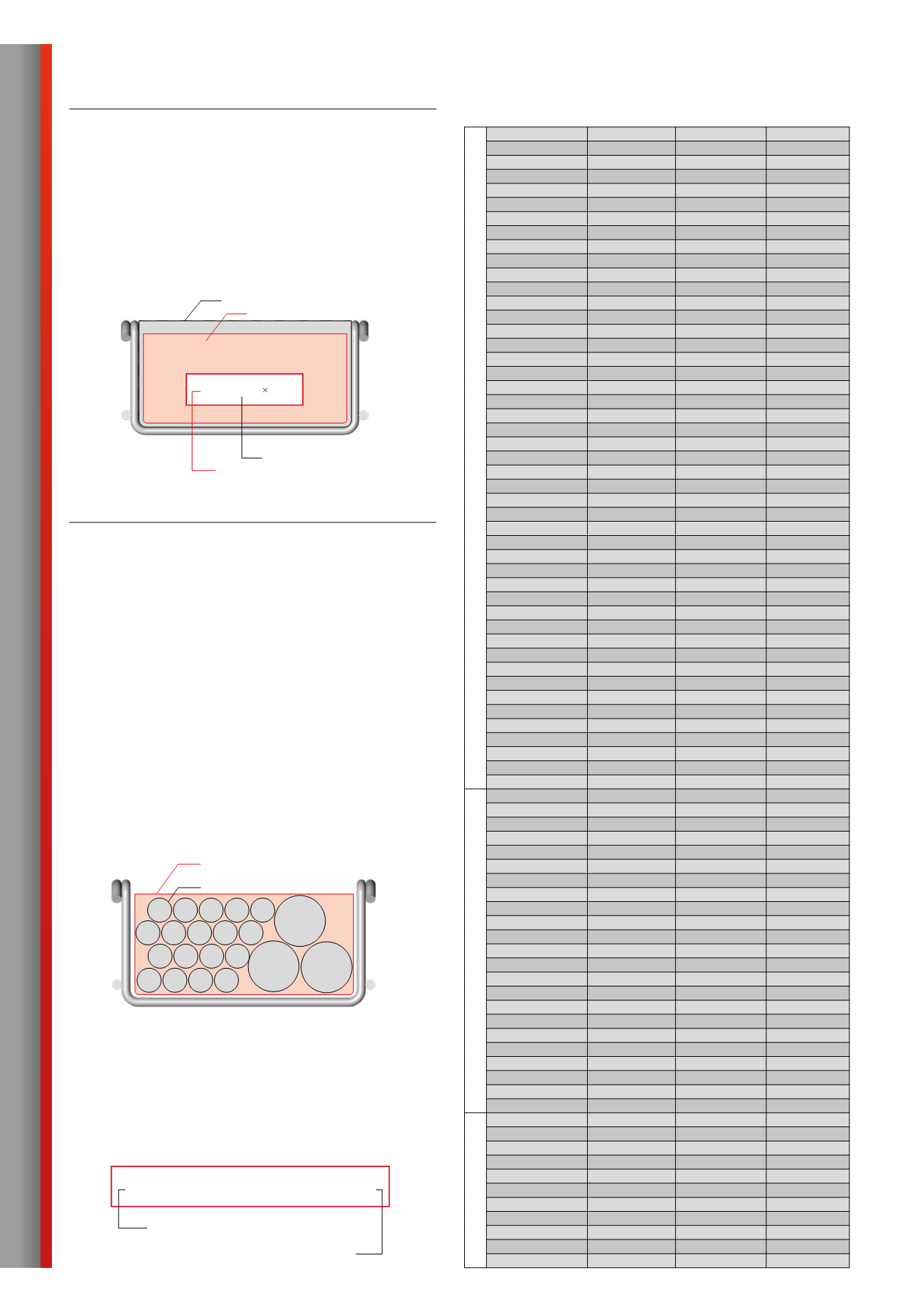

Ermittlungder geeignetenRinnengröße
Bei jeder Gitterrinne wird ihr effektiver Querschnitt
S
eff
angege-
ben, der bei der Auslegung der Kabeltrasse im Hinblick auf die
vorgesehene Kabelanzahl zu verwenden ist. Dabei ist auch die
Funktion der Trasse zu berücksichtigen und angesichts der Ka-
belkühlung lieber größere Kabelrinnen mit weniger Kabeln in ih-
rem Querschnitt zu wählen. Hinsichtlich der Kühlung ist es auch
vorteilhafter, die Kabel in weniger Schichten zu verlegen.
1| Benötigter Rinnenquerschnitt S
ges
wird ermittelt als Summe der nominalen Querschnitte aller der
in der Trasse zu verlegenden Kabel. Zur Ermittlung der entspre-
chenden Rinnenquerschnitte kann die Orientierungstabelle mit
den meistverwendeten Kabelquerschnitten herangezogen wer-
den. Die Tabelle ist lediglich vom informativen Charakter; wer-
den zur Berechnung genaue Wertangaben benötigt, ist es am
besten, diese direkt vom Hersteller des gewählten Kabelsystems
einzuholen.
S
eff
- effektiver Rinnenquerschnitt
S
Kab
- nominaler Kabelquerschnitt
S
k1
S
k1
S
k1
S
k1
S
k1
S
k1
S
k1
S
k1
S
k1
S
k1
S
k1
S
k1
S
k1
S
k1
S
k1
S
k1
S
k1
S
k1
S
k2
S
k2
S
k2
2| Ermittlung der Rinnengröße
Vergleichen Sie den berechneten Wert des benötigten Rinnen-
querschnitts
S
ges
mit den Werten der effektiven Rinnenquerschnit-
te
S
eff
und finden Sie eine geeignete Kabelrinne, deren nutzbarer
Querschnitt gleich oder größer ist als der Wert des benötigten
Rinnenquerschnitts.
<=
Summe der Kabelquerschnitte
Der Gesamtquerschnitt der Kabel in der Rinne
darf nicht größer sein
als der effektive Rinnenquerschnitt
S
eff
Kabeltyp
Gewicht [kg/m] Durchschnitt [mm] Querschnitt [mm
2
]
Kabel CYKY
2x1,5
0,102
8,1
51,50
3x1,5
0,119
8,6
58,06
4x1,5
0,147
9,3
67,89
5x1,5
0,173
10,1
80,08
7x1,5
0,222
11,0
94,99
12x1,5
0,386
14,6
167,33
2x2,5
0,139
8,9
62,18
3x2,5
0,167
9,5
70,85
4x2,5
0,210
10,3
83,28
5x2,5
0,257
11,2
98,47
7x2,5
0,337
12,2
116,84
12x2,5
0,568
16,3
208,57
2x4
0,213
10,6
88,20
3x4
0,253
11,2
98,47
4x4
0,314
12,2
116,84
5x4
0,376
13,8
149,50
7x4
0,485
15,0
176,63
12x4
0,870
20,0
314,00
2x6
0,260
11,6
105,63
3x6
0,325
12,3
118,76
4x6
0,405
13,8
149,50
5x6
0,500
15,1
178,99
4x10
0,642
16,1
203,48
5x10
0,770
18,0
254,34
4x16
0,921
18,6
271,58
5x16
1,138
20,4
326,69
4x25
1,341
22,4
393,88
5x25
1,622
24,5
471,20
3x35+25
1,646
22,4
393,88
4x35
1,769
24,8
482,81
5x35
2,148
27,1
576,51
3x50+35
2,164
30,4
725,47
4x50
2,581
31,3
769,06
3x70+50
2,799
33,6
886,23
4x70
3,503
35,8
1006,09
3x95+50
3,599
37,5
1103,91
3x95+70
3,937
39,3
1212,42
4x95
4,724
41,3
1338,97
3x120+50
4,264
40,0
1256,00
3x120+70
4,427
43,0
1451,47
4x120
5,243
43,0
1451,47
3x150+70
5,347
46,8
1719,34
4x150
6,611
46,8
1719,34
3x185+95
6,771
49,8
1946,83
4x185
8,021
49,8
1946,83
3x240+120
8,563
56,4
2497,05
4x240
9,685
56,4
2497,05
Kabel AYKY
4x10
0,375
17,4
237,67
5x10
0,433
18,8
277,45
4x16
0,580
19,7
304,65
5x16
0,600
21,3
356,15
4x25
0,750
22,4
393,88
5x25
0,880
24,4
467,36
3x35+25
0,909
24,7
478,92
4x35
0,939
24,7
478,92
5x35
1,108
27,1
576,51
3x50+35
1,219
28,9
655,64
4x50
1,275
28,9
655,64
3x70+50
1,559
32,2
813,92
4x70
1,814
35,4
983,73
3x95+70
1,743
39,3
1212,42
4x95
1,836
39,3
1212,42
3x120+70
2,000
40,6
1293,96
4x120
2,225
43,0
1451,47
3x150+70
2,415
45,6
1632,30
4x150
2,734
46,8
1719,34
3x185+95
2,950
48,4
1838,91
4x185
3,364
49,8
1946,83
3x240+120
3,728
54,8
2357,39
4x240
4,217
56,4
2497,05
Kabel SYKFY
2x2x0,5
0,027
5,0
19,63
3x2x0,5
0,033
5,5
23,75
4x2x0,5
0,040
6,0
28,26
5x2x0,5
0,052
7,0
38,47
10x2x0,5
0,091
9,0
63,59
15x2x0,5
0,110
10,5
86,55
20x2x0,5
0,138
12,0
113,04
25x2x0,5
0,174
13,0
132,67
30x2x0,5
0,201
14,0
153,86
50x2x0,5
0,306
17,0
226,87
100x2x0,5
0,583
23,0
415,27
Parameter der herkömmlichsten Kabel
Die Tabelle in .xls Format ist unter www.arkys.cz zum Herunterladen verfügbar. Informationsquelle: PRAKAB
