Stojny a příslušenství

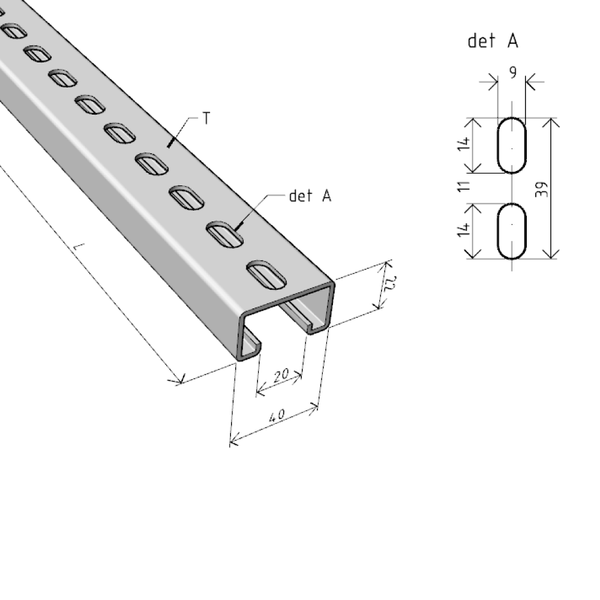

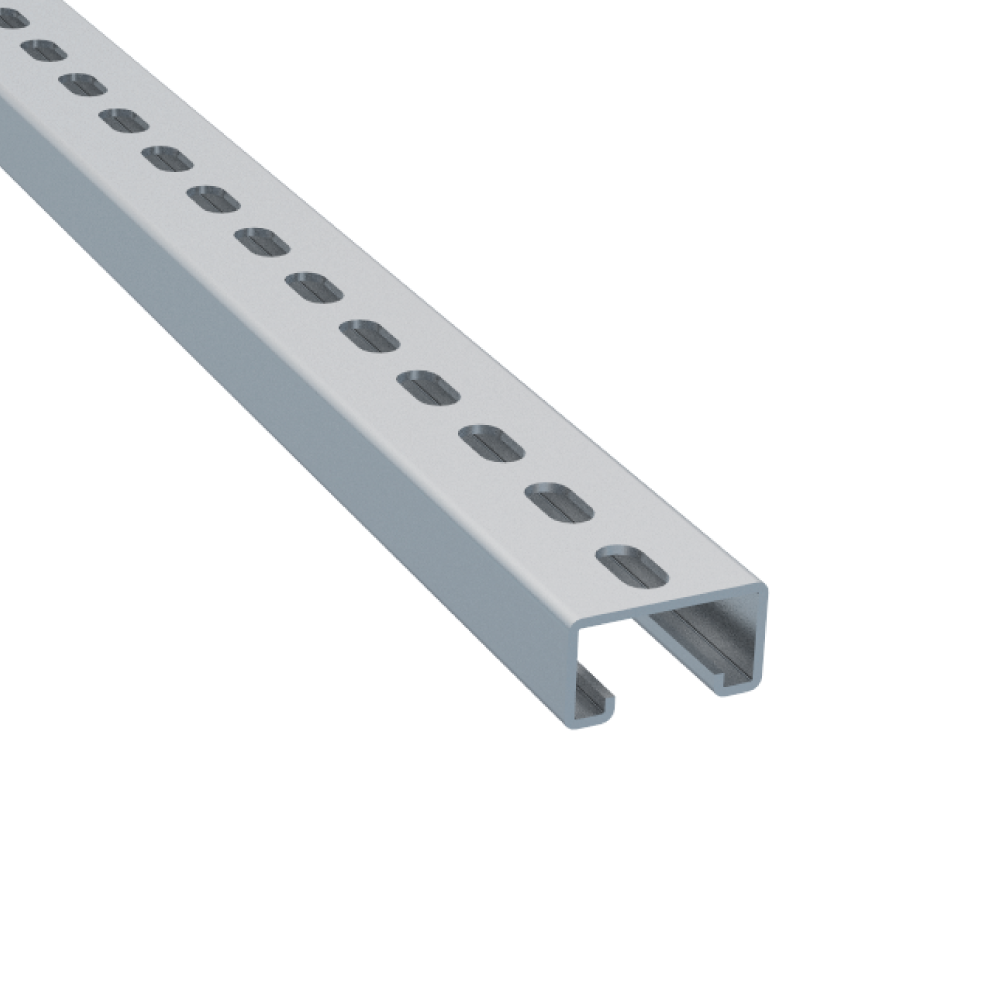

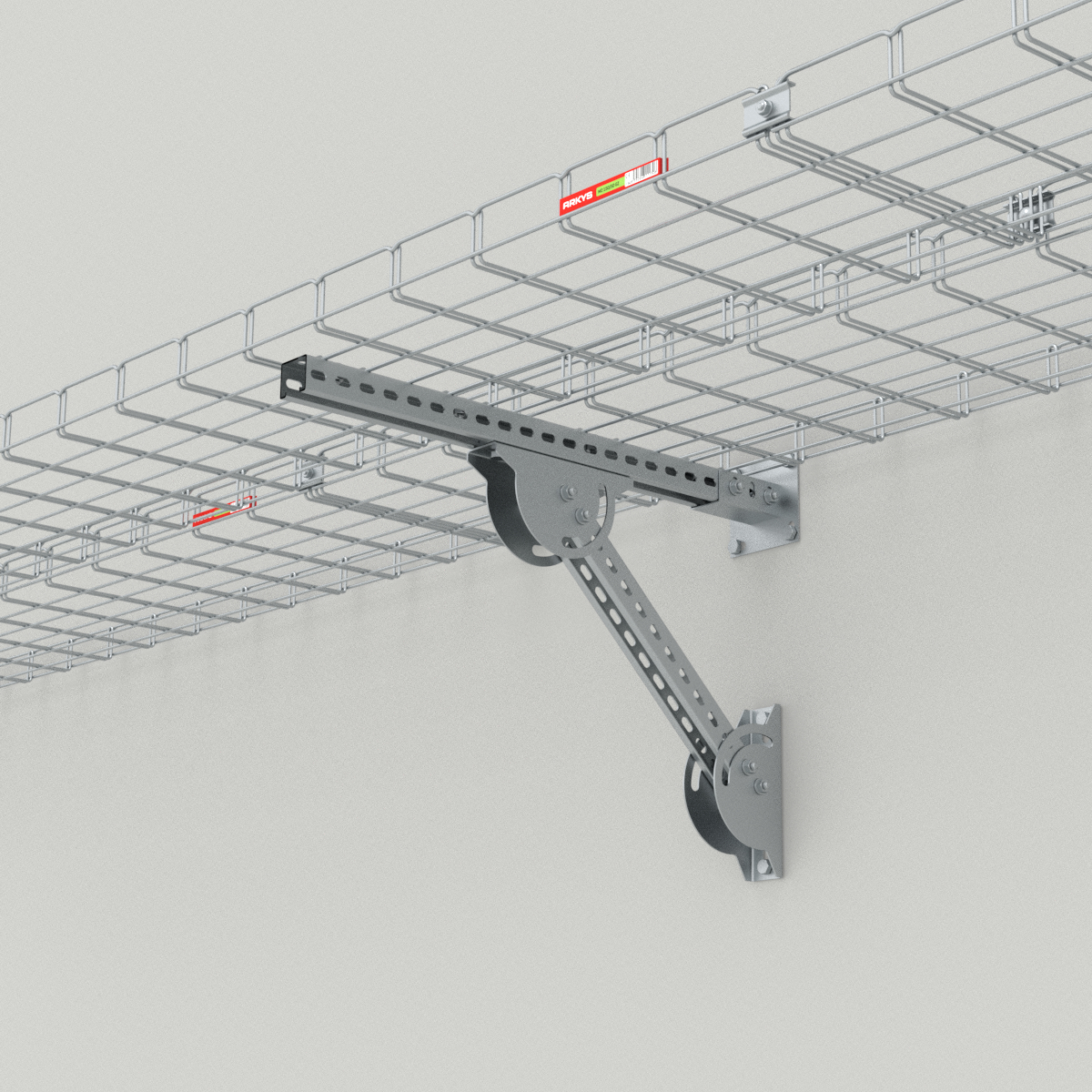

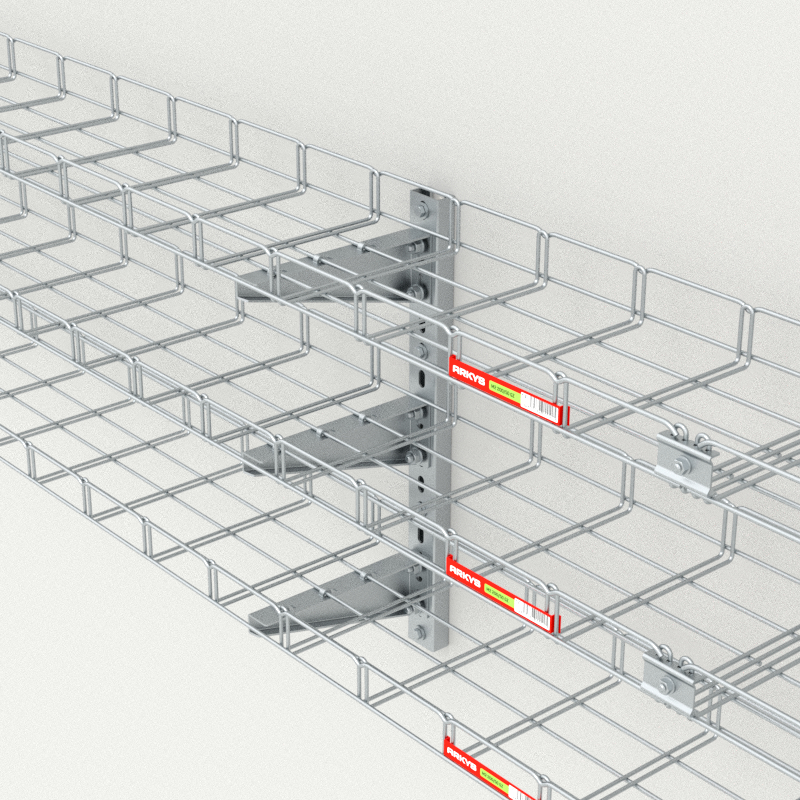

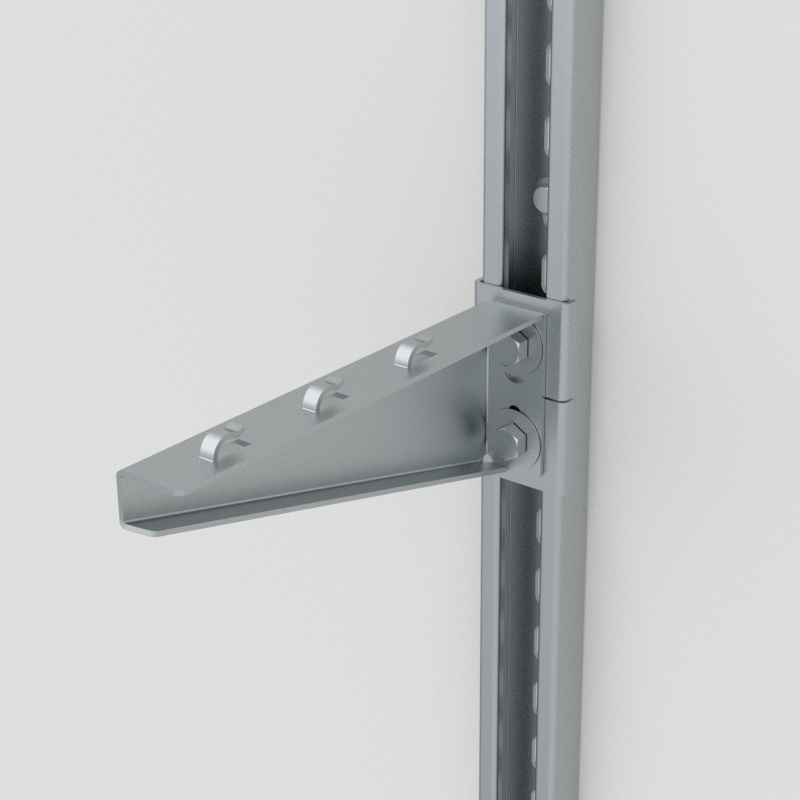

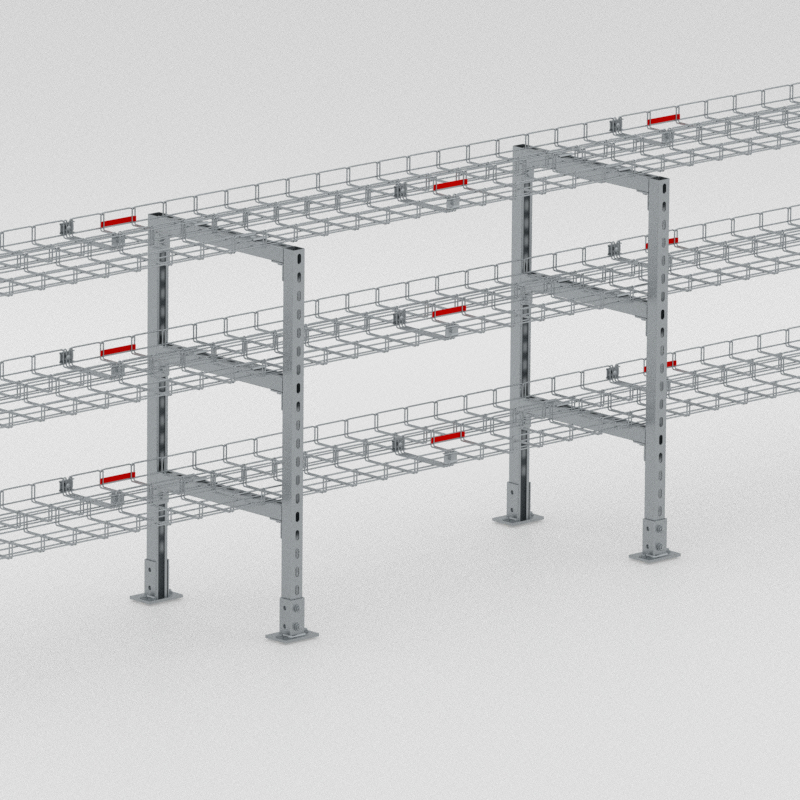

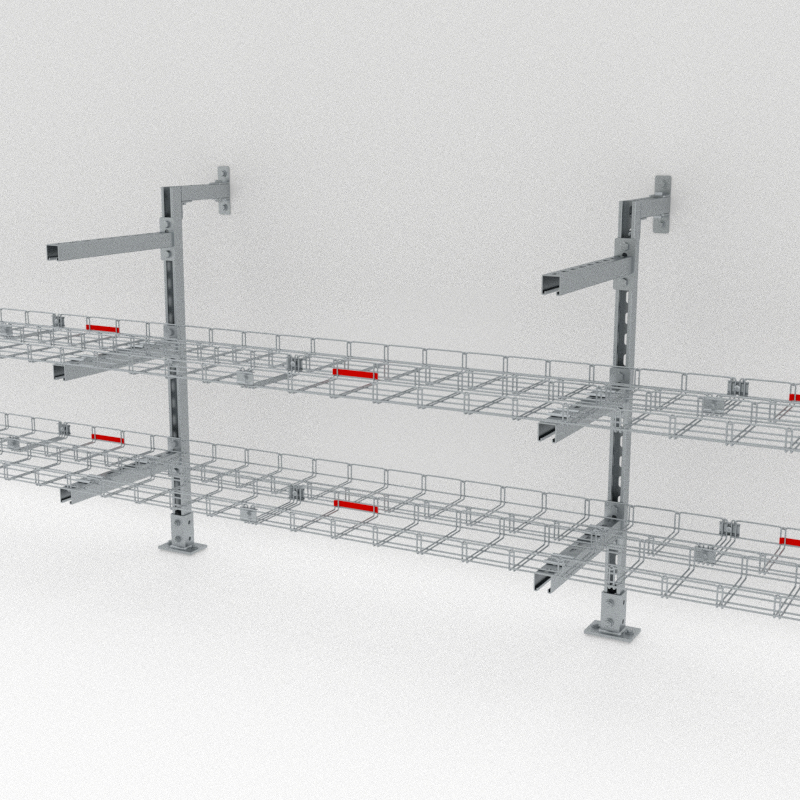

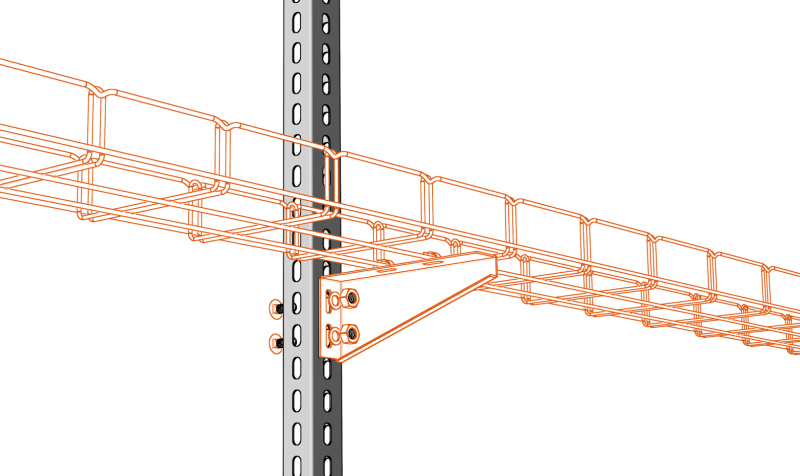

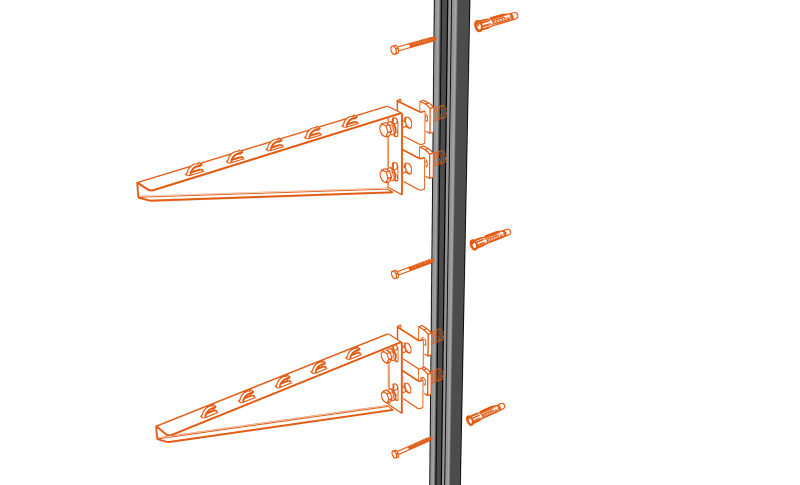

Stojny řady STNM se používají k nástěnné instalaci kabelových tras, kde je nutné rozložit kotvící síly v méně kvalitním zdivu. Pomocí nosníků řady NZM, NZMU a NPZM, matic obdélníkových MSM/ M6-M8 a příchytky vymezovací je možné na tuto stojnu kdykoli instalovat další kabelovou trasu tzv. posuvná instalace.

Pro bezpečné zakončení stojny lze použít krytku OK 3.

Stojny řady STNM se používají k nástěnné instalaci kabelových tras, kde je nutné rozložit kotvící síly v méně kvalitním zdivu. Pomocí nosníků řady NZM, NZMU a NPZM, matic obdélníkových MSM/ M6-M8 a příchytky vymezovací je možné na tuto stojnu kdykoli instalovat další kabelovou trasu tzv. posuvná instalace.

Pro bezpečné zakončení stojny lze použít krytku OK 3.

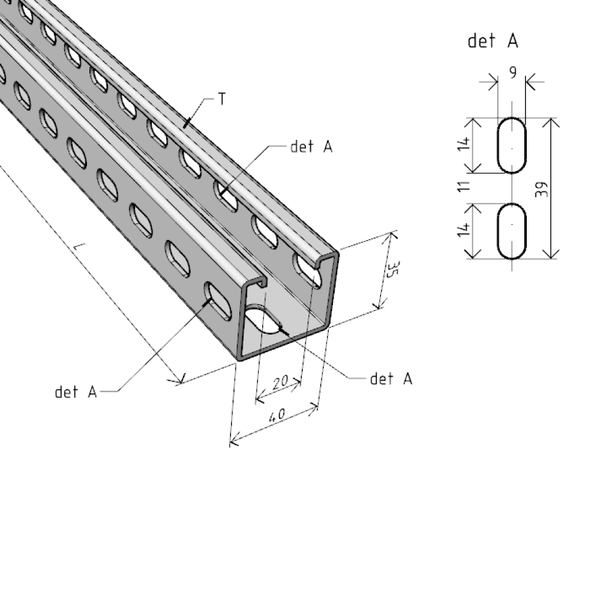

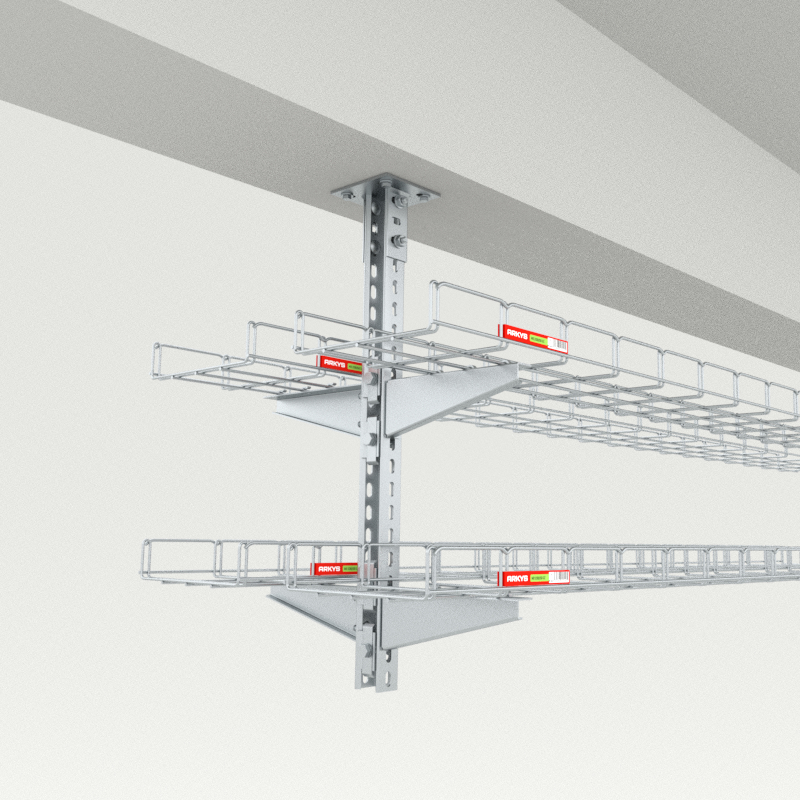

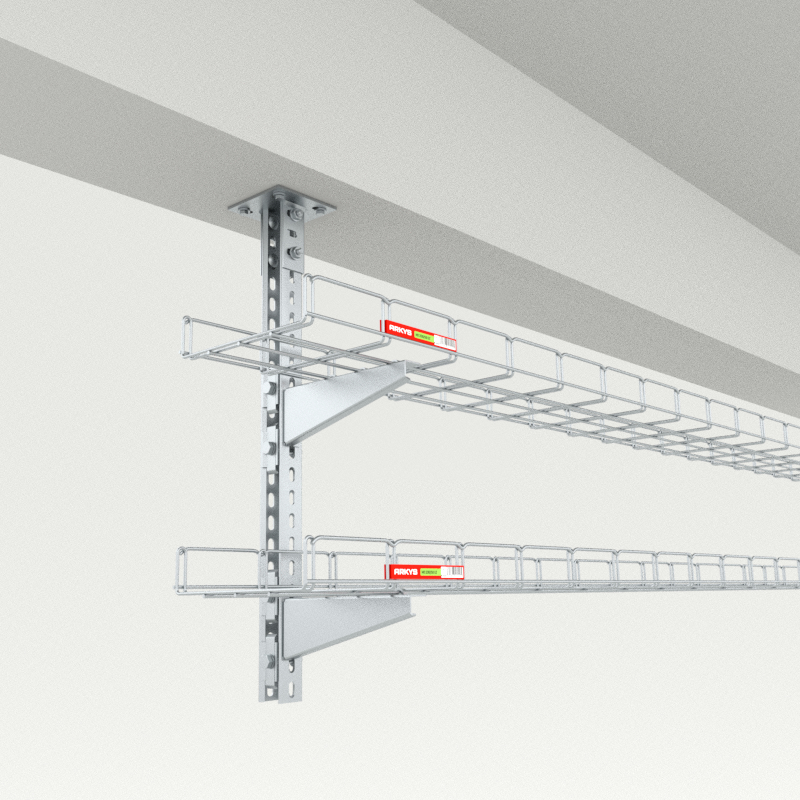

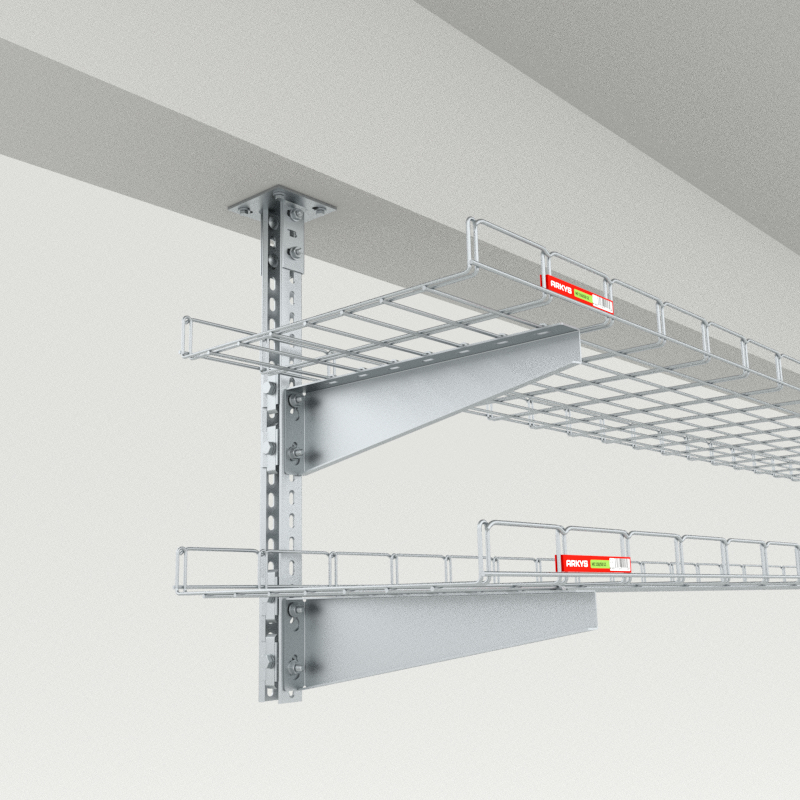

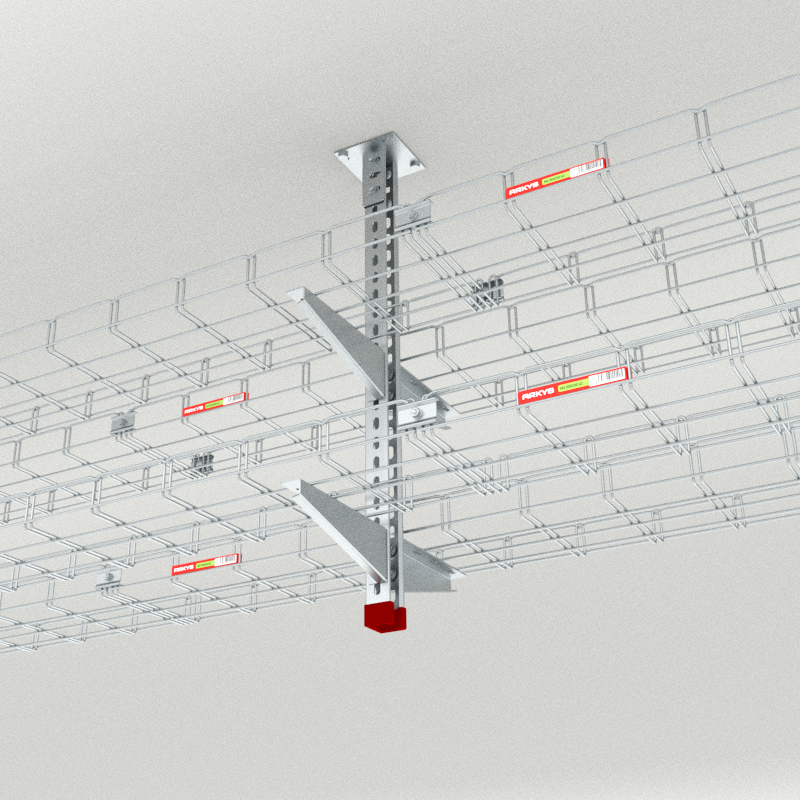

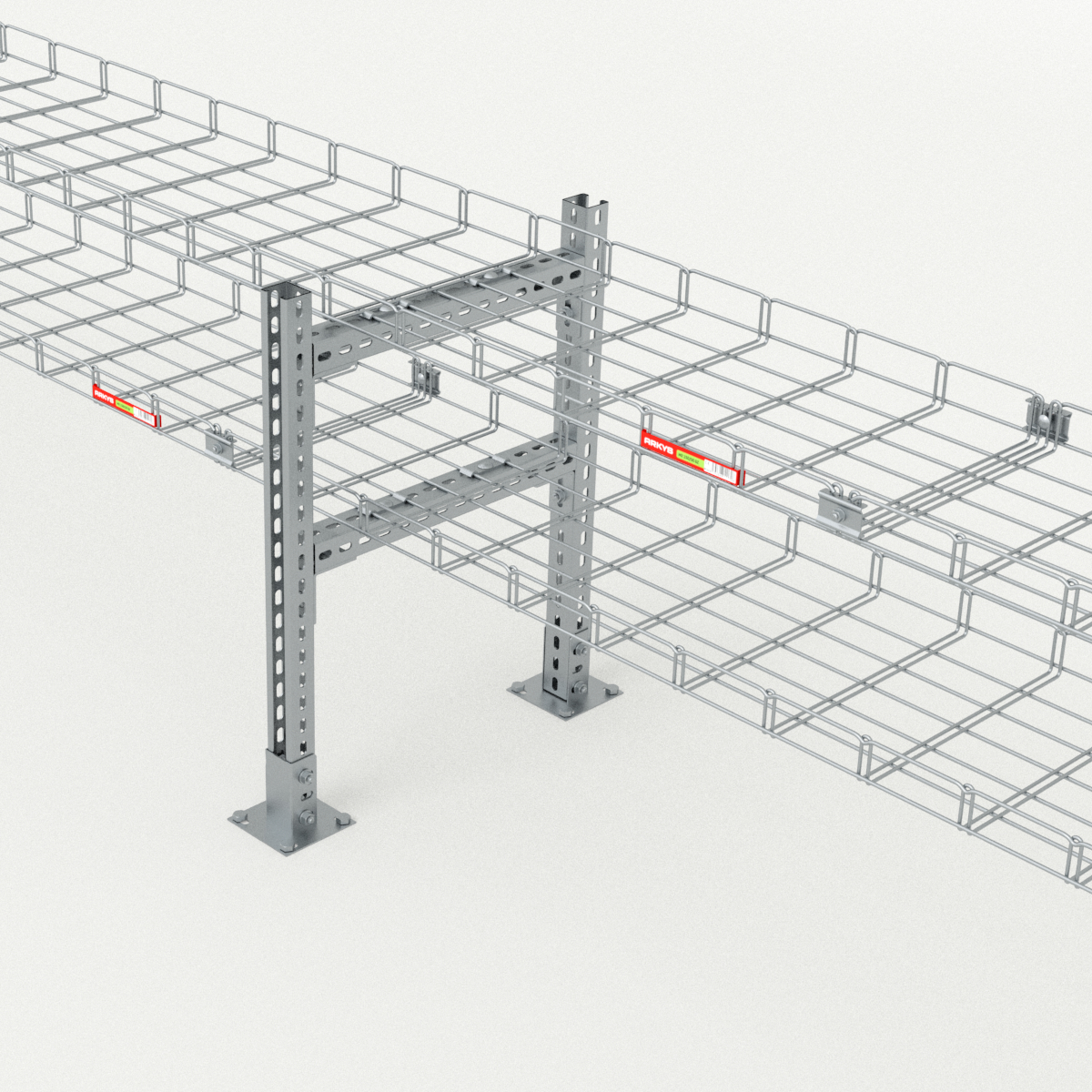

Prostorové stojny řady STPM se používají k vytvoření prostorových nosných konstrukcí budoucí kabelové trasy. Pro ukotvení do stropní konstrukce stavby se musí tyto stojny použít v kombinaci s držáky DZM STP nebo DZM STPU. Následně se na ně, dle potřeby, instalují nosníky řady NZM, NZMU a NPZM.

Pro bezpečné zakončení stojny lze použít krytku OK 2.

Prostorové stojny řady STPM se používají k vytvoření prostorových nosných konstrukcí budoucí kabelové trasy. Pro ukotvení do stropní konstrukce stavby se musí tyto stojny použít v kombinaci s držáky DZM STP nebo DZM STPU. Následně se na ně, dle potřeby, instalují nosníky řady NZM, NZMU a NPZM.

Pro bezpečné zakončení stojny lze použít krytku OK 2.

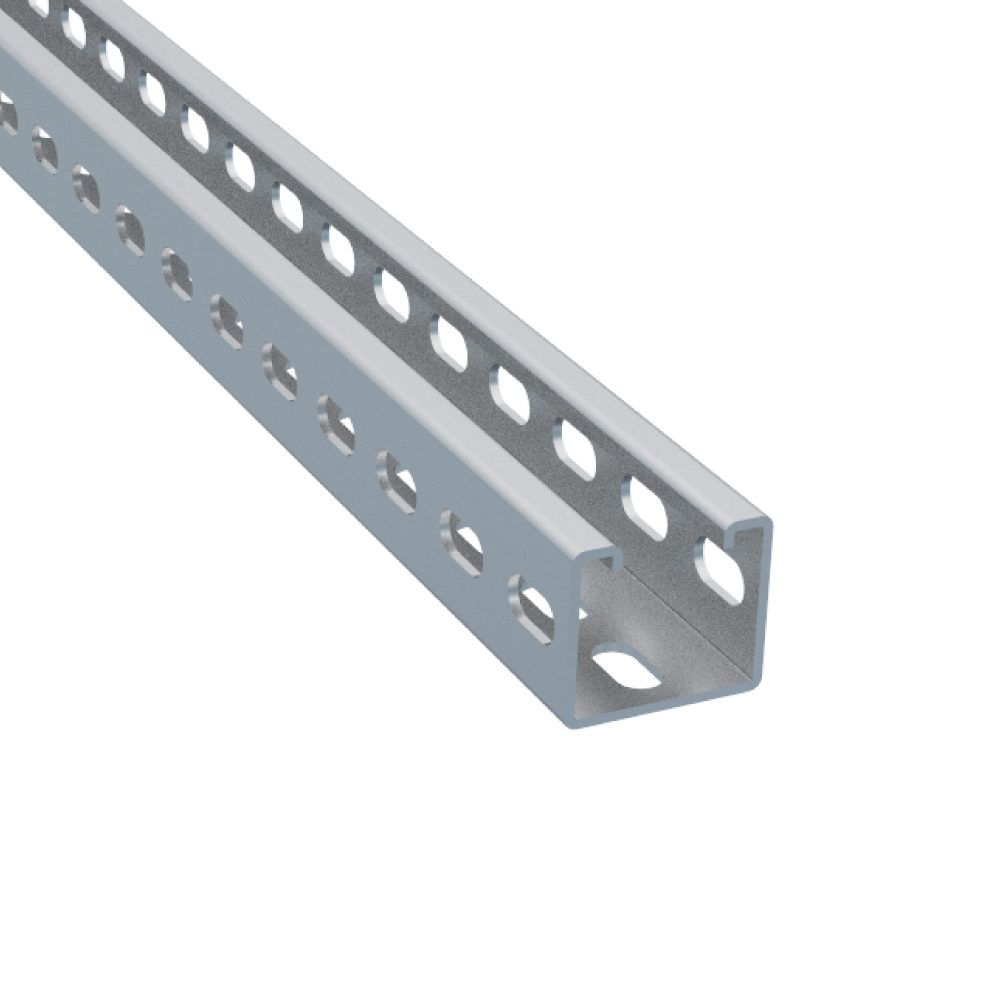

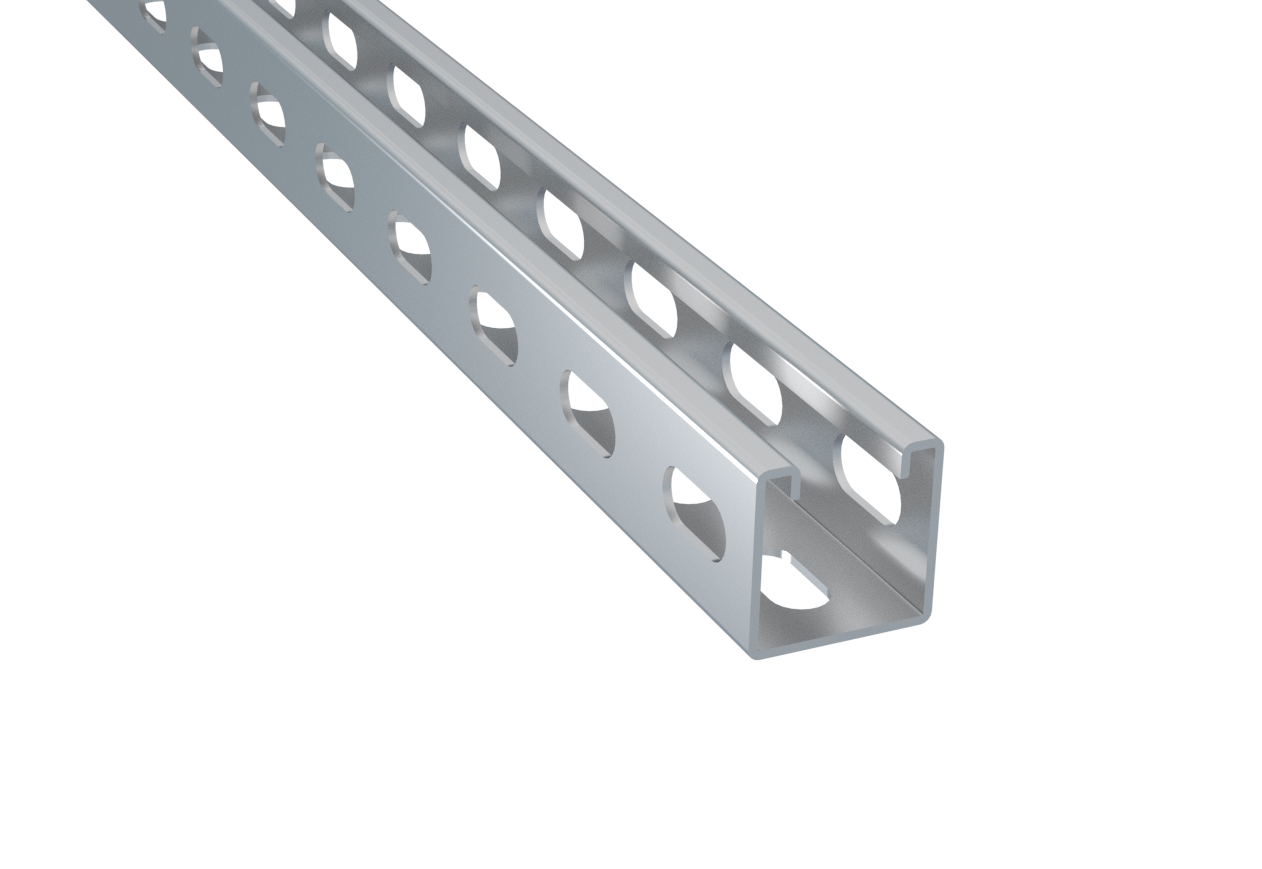

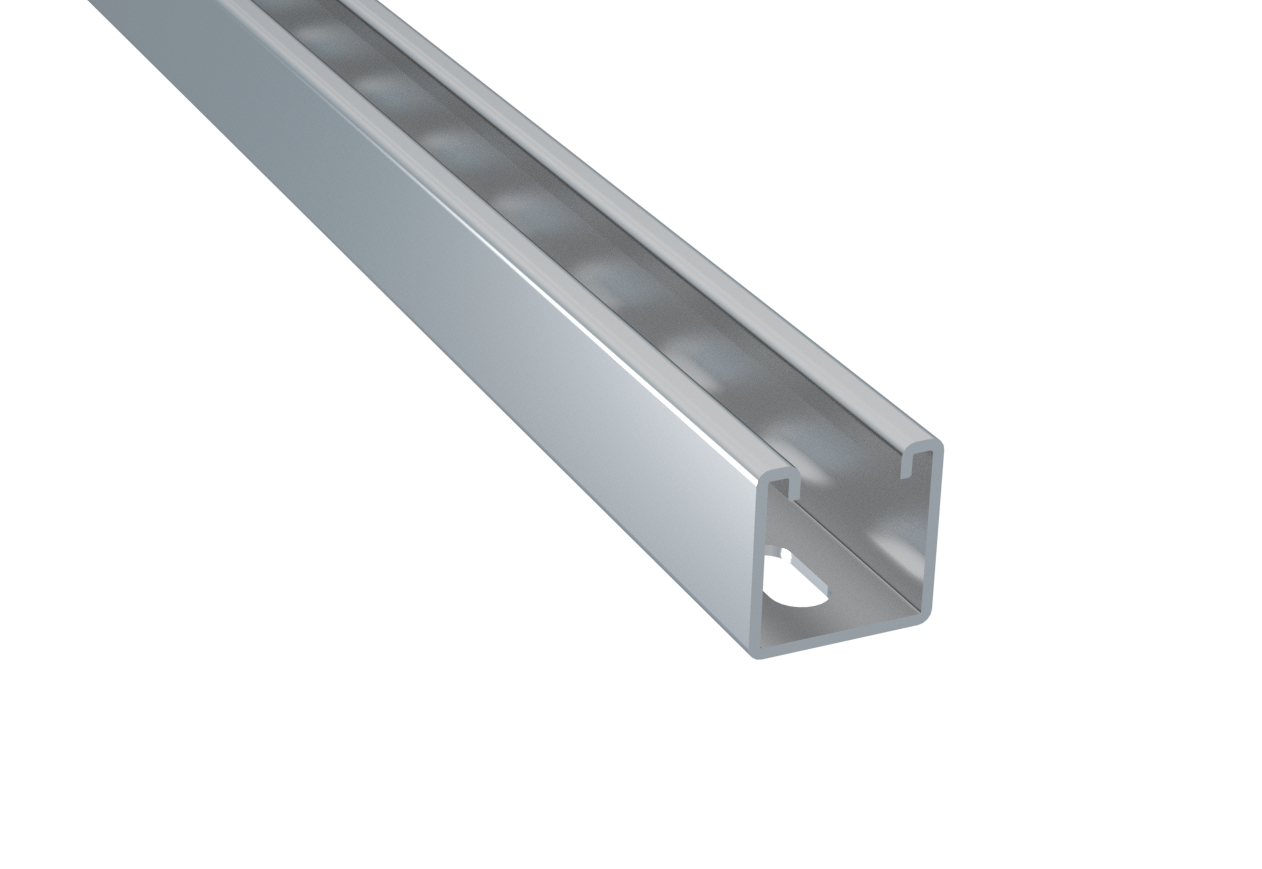

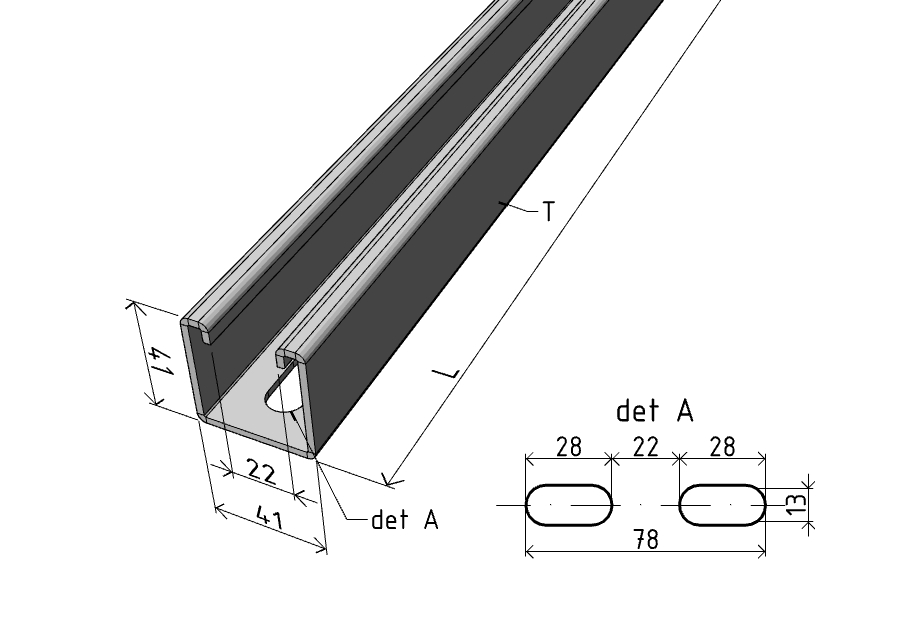

Prostorové stojny STPB se používají k vytvoření pomocných konstrukcí. Pomocí montážního příslušenství PSB, obdélníkových matic MSM/M10, nebo sady SSB M10 lze vytvářet různé konstrukce.

Pro bezpečnostní ochranu volného zakončení stojny je určena krytka stojny OKB 2.

Prostorové stojny STPB-Z se používají k vytvoření pomocných konstrukcí. Pomocí montážního příslušenství PSB, obdélníkových matic MSM/M10, nebo sady SSB M10 lze vytvářet různé konstrukce.

Pro bezpečnostní ochranu volného zakončení stojny je určena krytka stojny OKB 2.

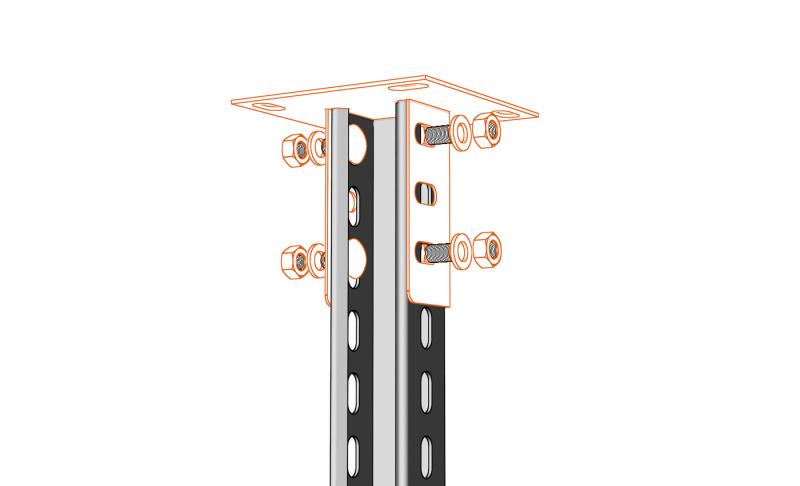

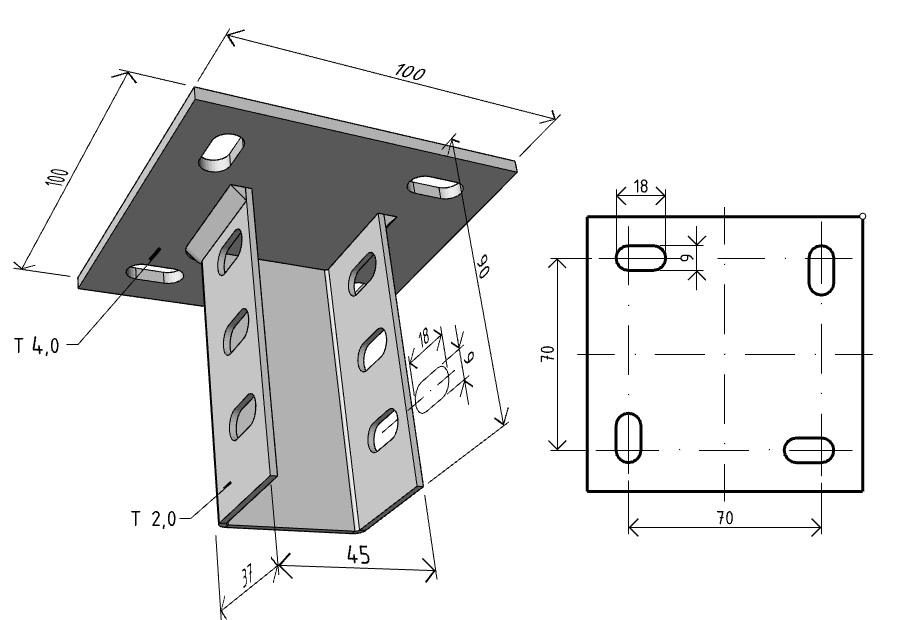

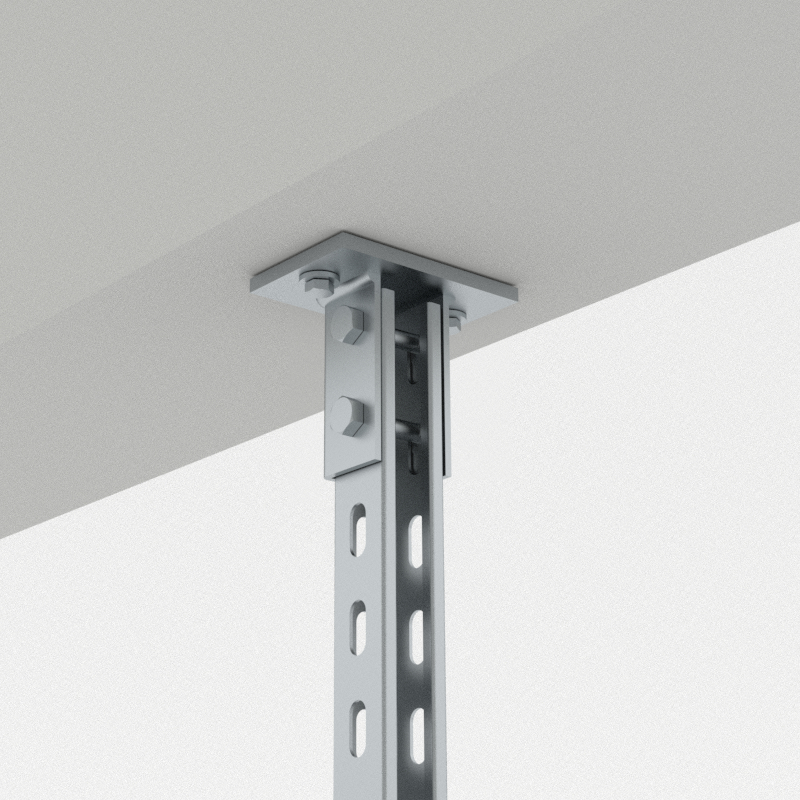

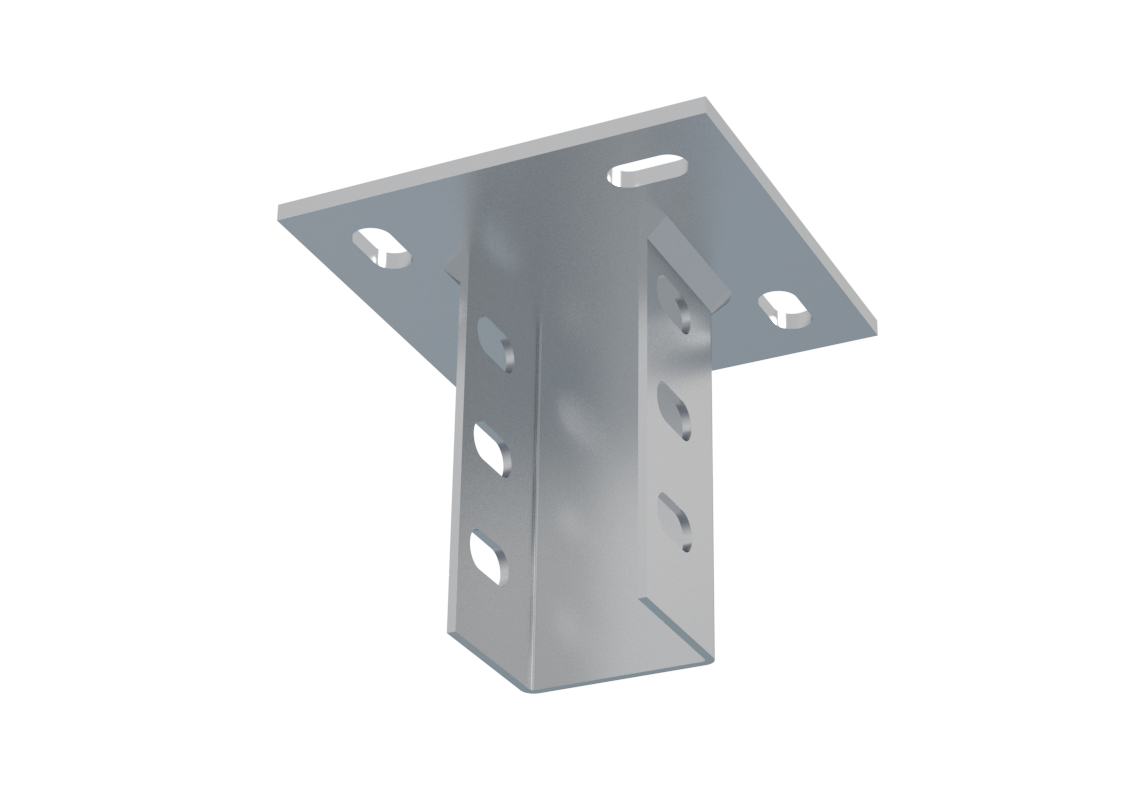

Držák DZM STP se používá pro ukotvení stojen STPM (viz str. 54) prostorové montáže pod vodorovné konstrukce stavby.  V případě potřeby je možné tuto sestavu otočit o 180° a použít ji jako nosnou konstrukci podlahy.

Maximální pevnost držáku DZM STP v tahu je 250 kg.

Držák DZM STP se používá pro ukotvení stojen STPM prostorové montáže pod vodorovné konstrukce stavby. V případě potřeby je možné tuto sestavu otočit o 180° a použít ji jako nosnou konstrukci od podlahy.

Maximální pevnost držáku DZM STP v tahu je 500 kg.

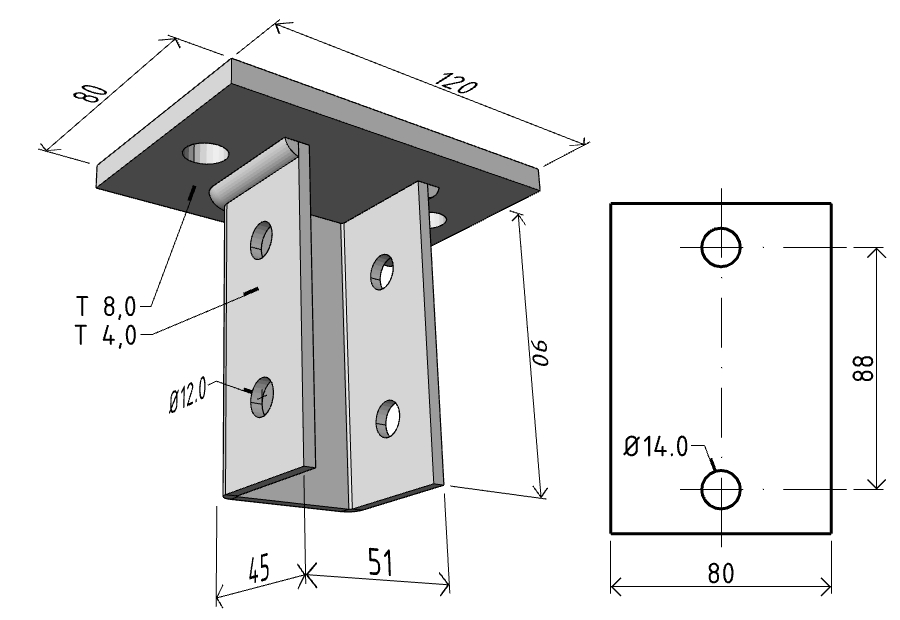

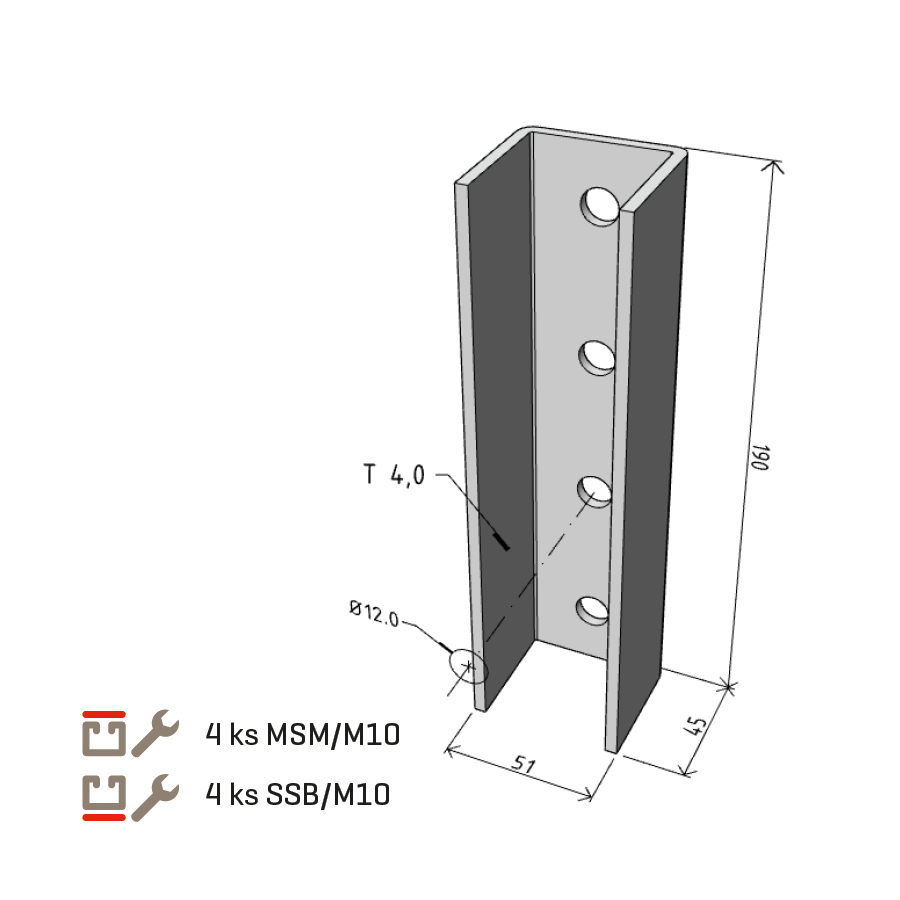

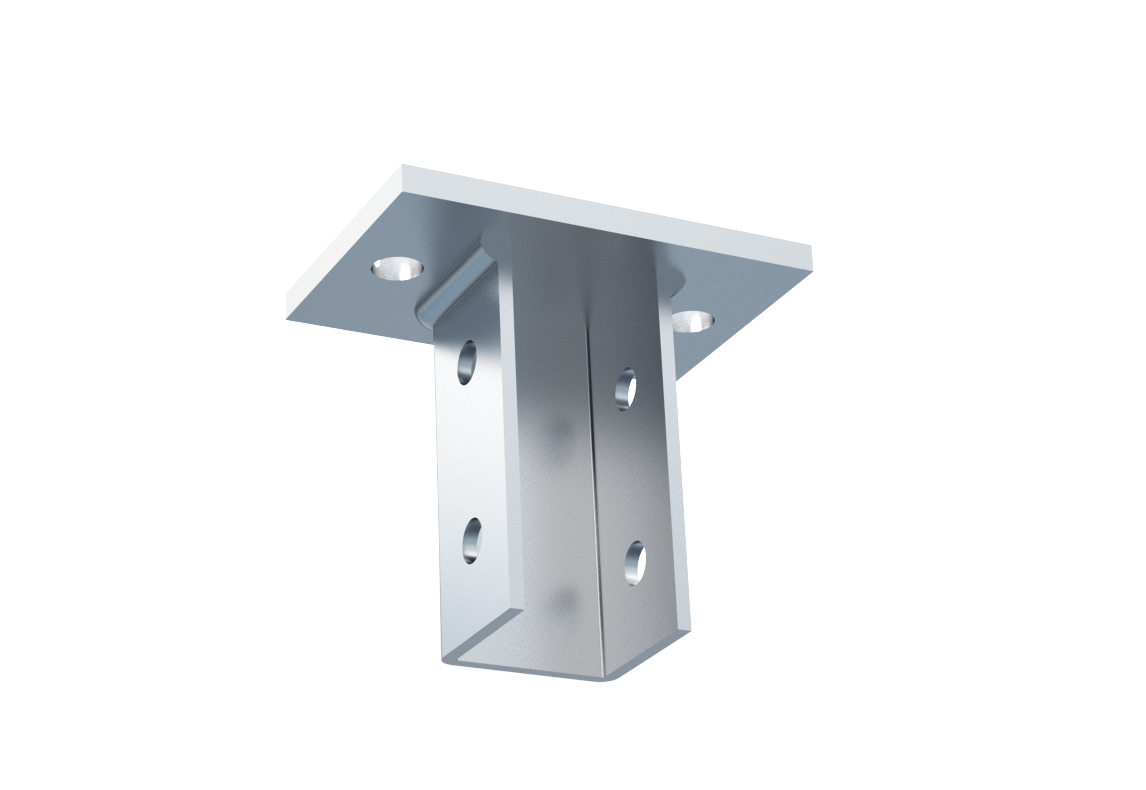

Držák DSTB se používá pro ukotvení stojen STPB, nebo STPB-Z prostorové montáže pod vodorovné konstrukce stavby. Držák je též možné použít jako patu konstrukce ukotvené do podlahy.

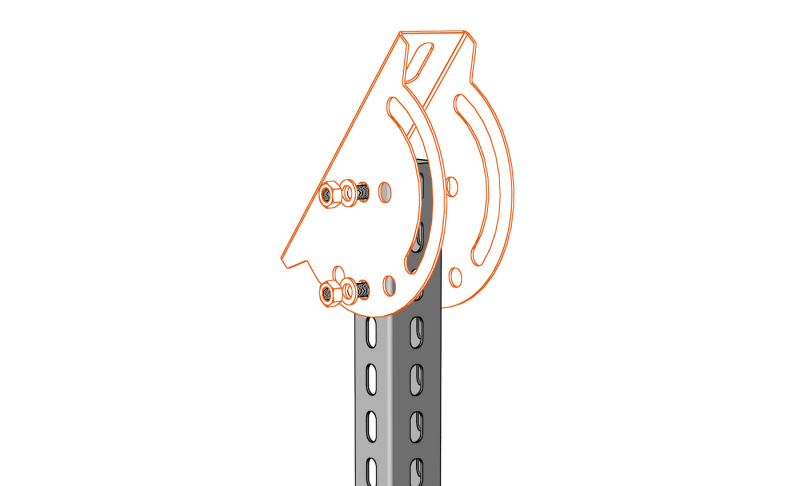

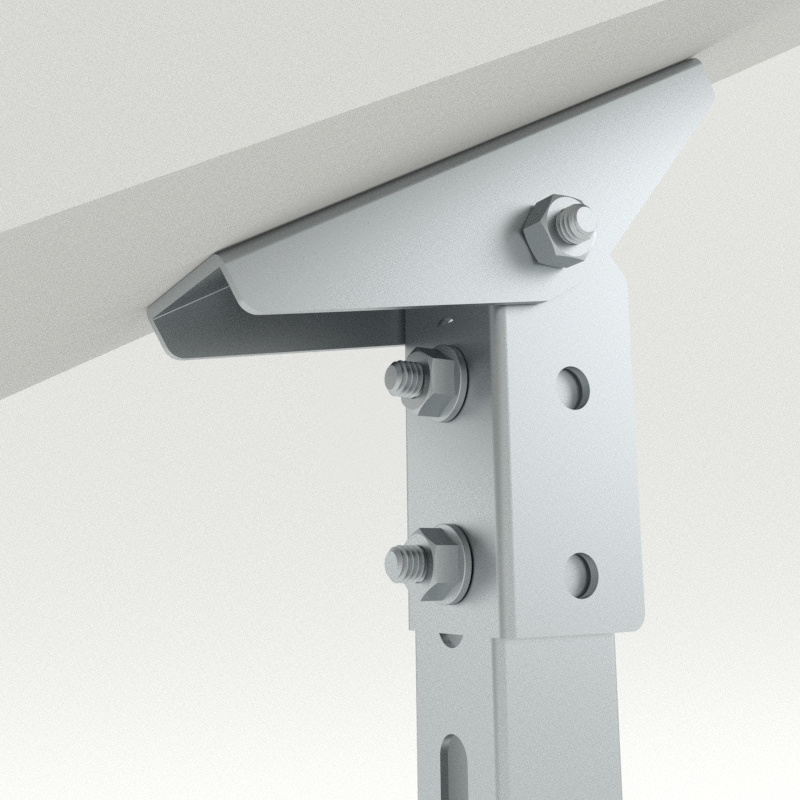

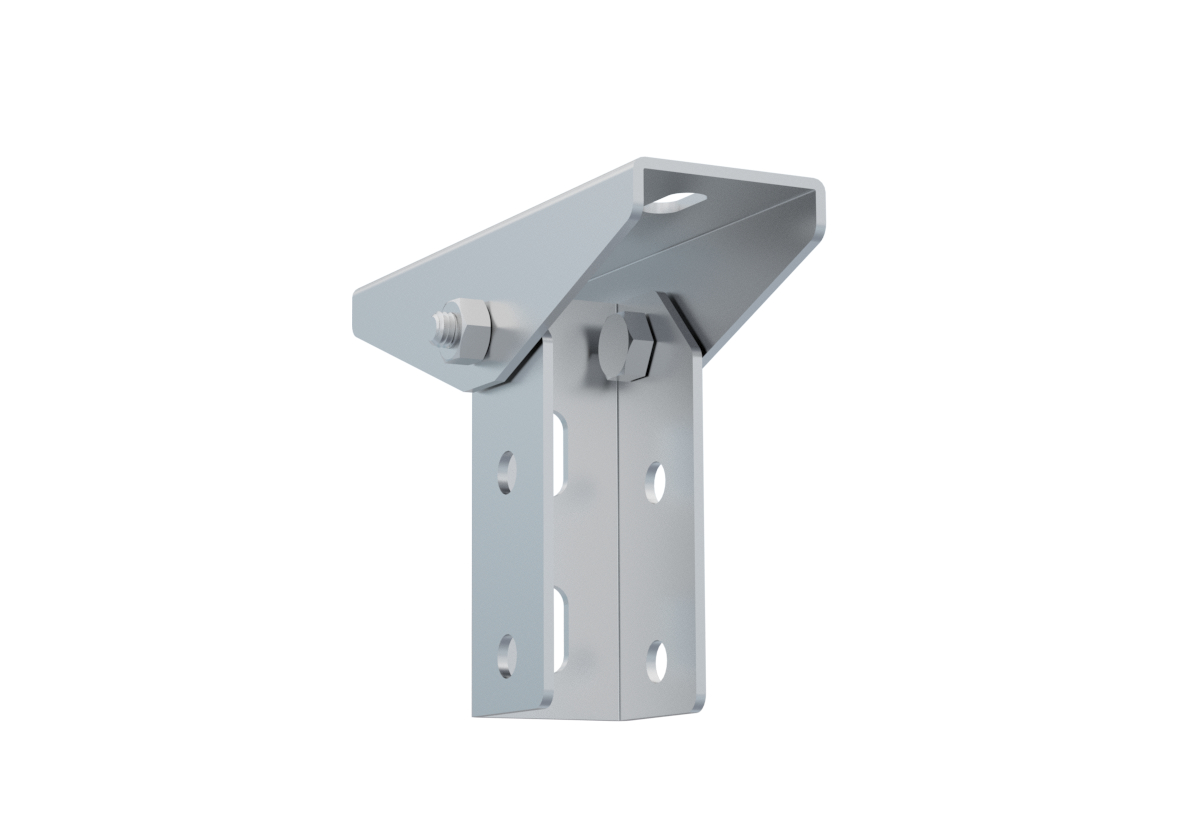

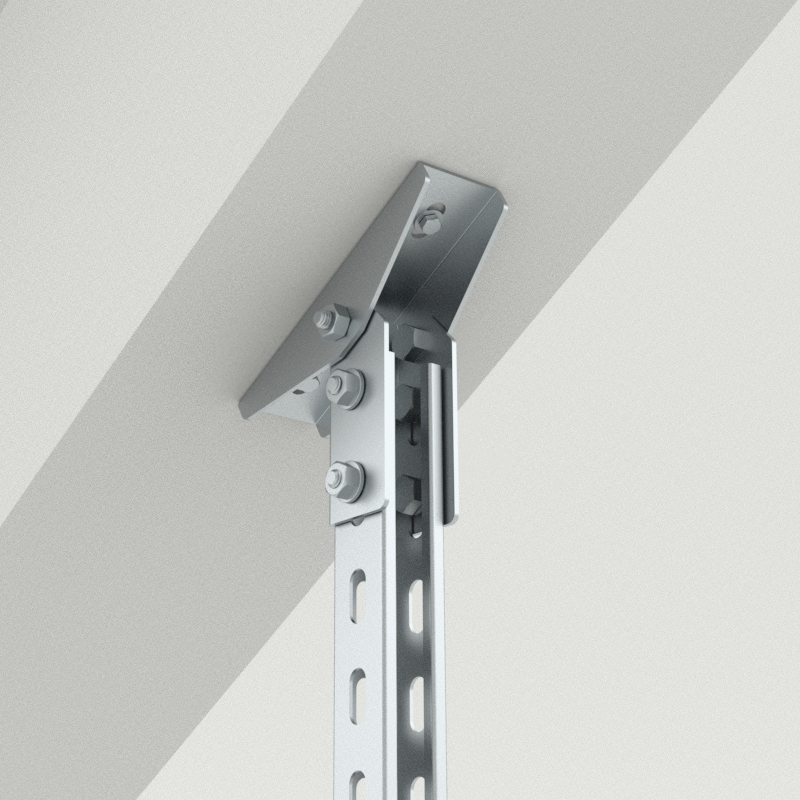

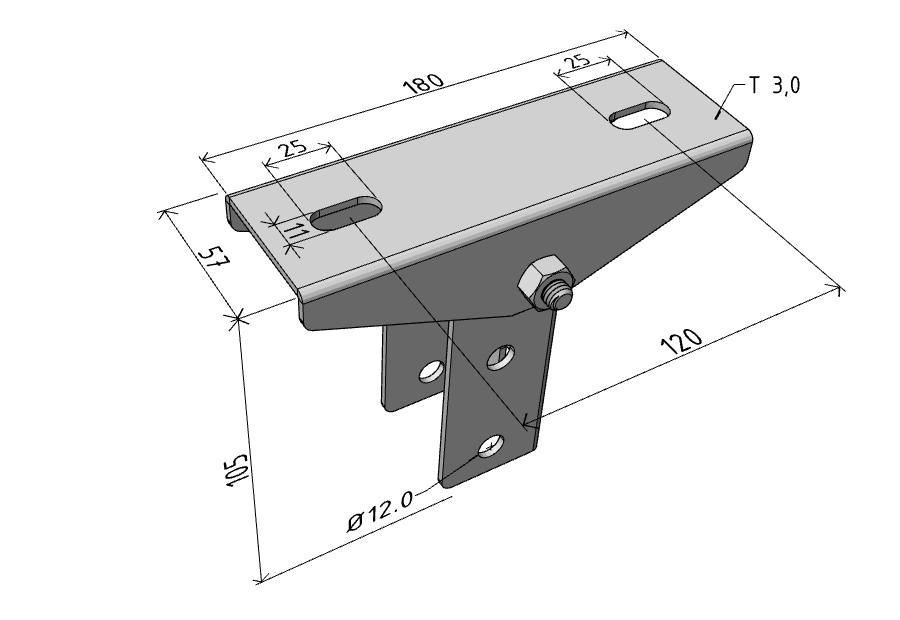

Držák DZM STPU se používá pro ukotvení stojen STPM prostorové montáže pod vodorovné konstrukce stavby v situacích, kdy je potřeba kompenzovat úhlový rozdíl mezi sklonem podhledu a vodorovnou rovinou.

Maximální pevnost držáku DZM STPU v tahu je 150 kg.

Držák DUSTB se používá pro ukotvení stojen STPB a STPB-Z prostorové montáže pod vodorovné konstrukce stavby. Držák je též možné použít jako patu konstrukce ukotvené do podlahy.

Maximální nosnost držáku DUSTB je 400 kg.

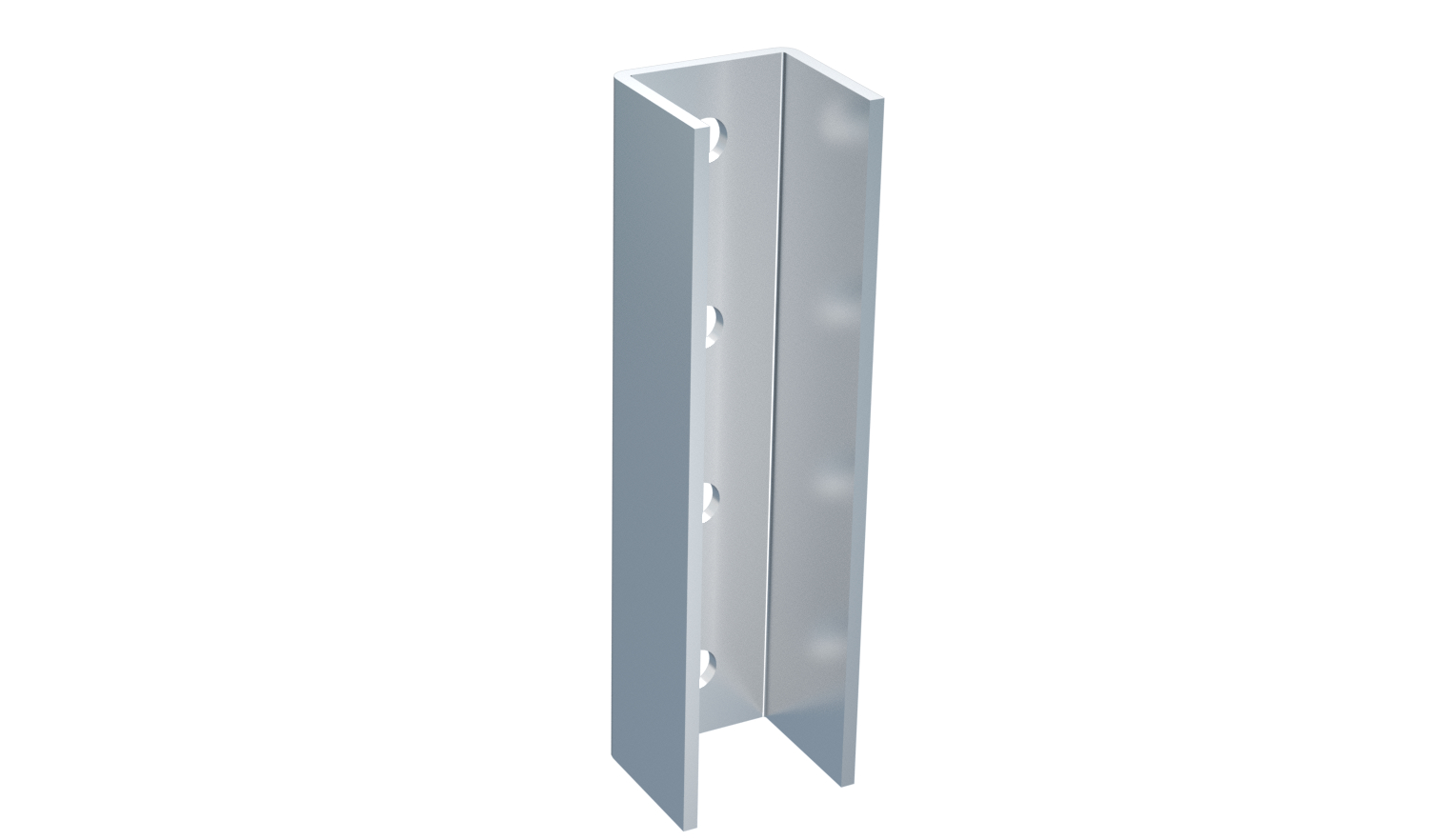

Stabilizační vložka stojny SVSM slouží ke zpevnění otevřeného profilu stojny STPM, v místě ukotvení nosníku, při instalaci s funkční integritou. Pro nosníky s malou patkou (NZM 50-200) se používá jeden kus. Pro nosníky s vyšší patkou (NZM 250-500) vždy v páru. Správně instalovaná stabilizační vložka zabrání prohnutí bočnice stojny dovnitř, pod tlakem zatíženého nosníku. Balení 10x10ks.

Příchytka vymezovací PVM slouží pro vystředění nosníků NZM a NZMU při ukotvení na stojně. U nosníků řady NPZM není potřeba, vzhledem k robustní základně. Balení 10x10 ks.

Matice obdélníková MSM se v kombinaci s příchytkou vymezovací PVM
používá pro ukotvení nosníků na stojnu. U nosníků řady NPZM není potřeba vzhledem k robusní základně. Určeno pouze pro pro nosníky NZM a NZMU velikosti 50, 100, 150, 200.

Matice obdélníková MSM se v kombinaci s příchytkou vymezovací PVM
používá pro ukotvení nosníků na stojnu. U nosníků řady NPZM není potřeba vzhledem k robusní základně. Určeno pro nosníky NZM a NZMU velikosti 250, 300, 400, 500 a nosníky NPZM.

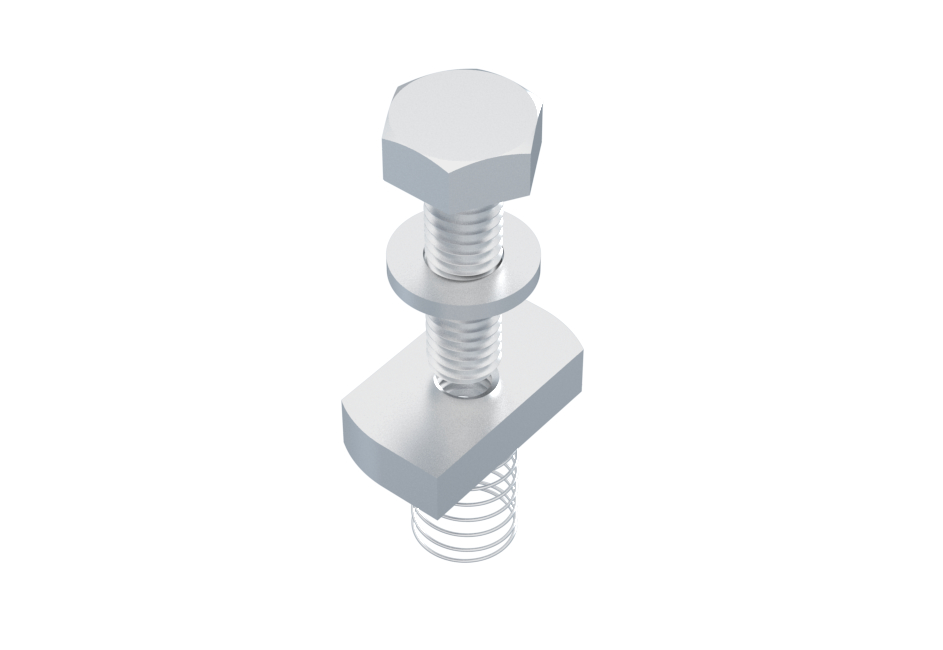

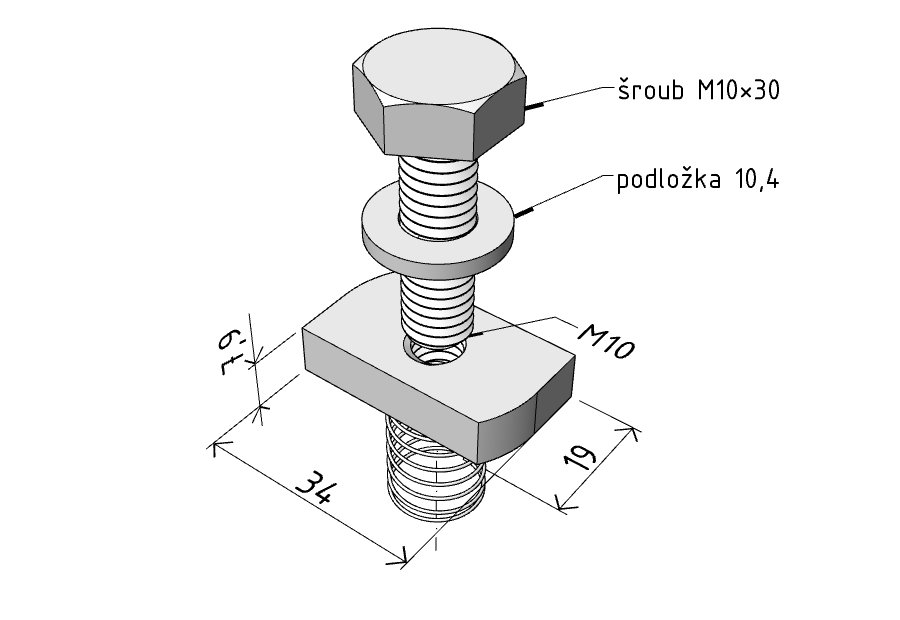

Matice obdélníková MSM/M10 se  používá pro ukotvení nosníků NR-B na stojnu STPB nebo STPB-Z. Rovněž je vhodná pro instalaci příchytek PSB ke stojnám STPB a STPB-Z.

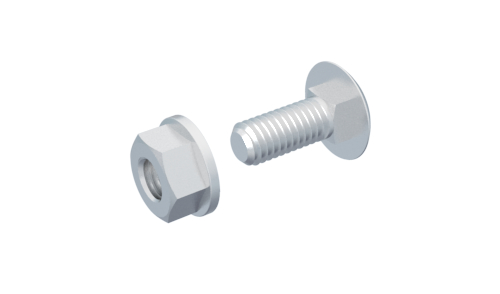

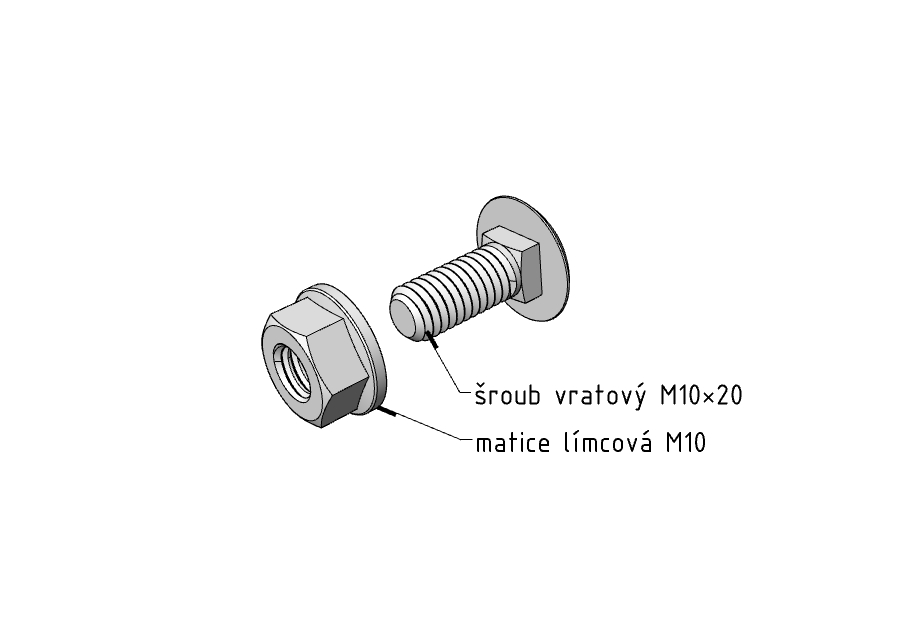

Spojovací sada SSB/M10 se používá jako spojovací prvek mezi stojnami STPB a STPB-Z a příchytkami řady PSB.

Příchytka k I profilům PIM, spolu s obdélníkovou maticí MSM/M8, slouží pro ukotvení stojen k nosníkům profilu I s maximální tloušťkou průřezu profilu "I" ramene 15 mm. Maximální nosnost držáku je 150 kg. Komponenty na tomto obrázku jsou součástí balení. Matice MSM/M8 není součástí balení. Balení 10x10 ks.

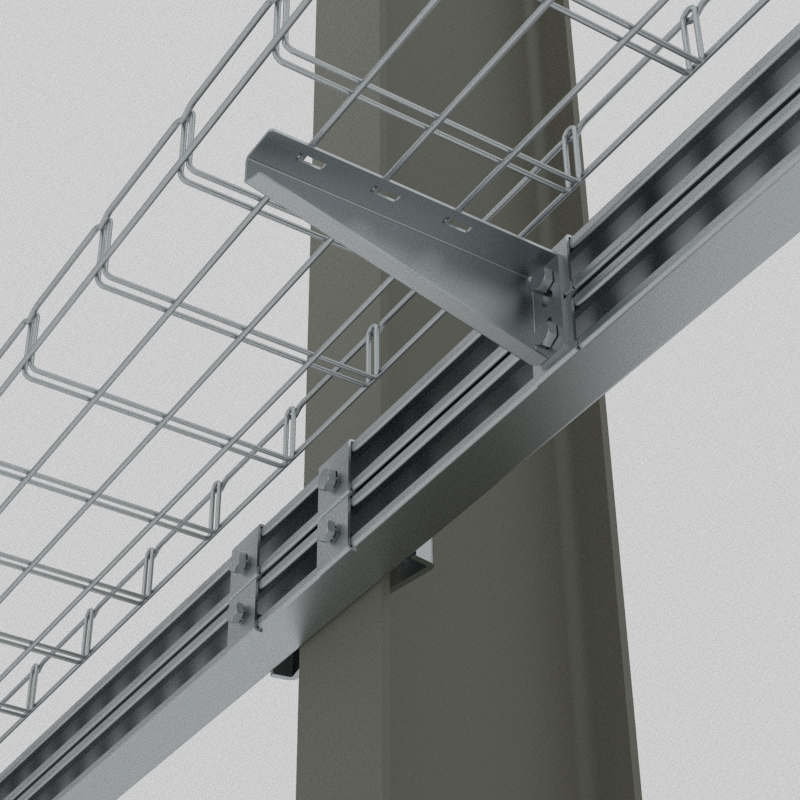

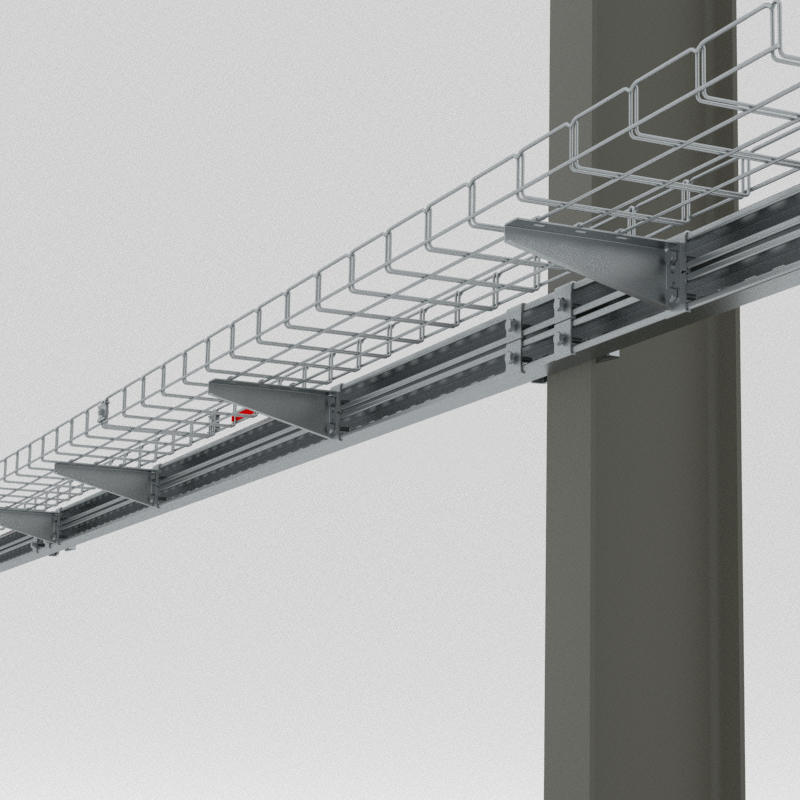

Příchytka k I profilům PDM slouží k ukotvení stojny STPM k nosníkům profilu I. Maximální tloušťka ramena nosného profilu, pro kterou je příchytka PDM vhodná je 20 mm. Maximální zatížení je 1 500 kg.

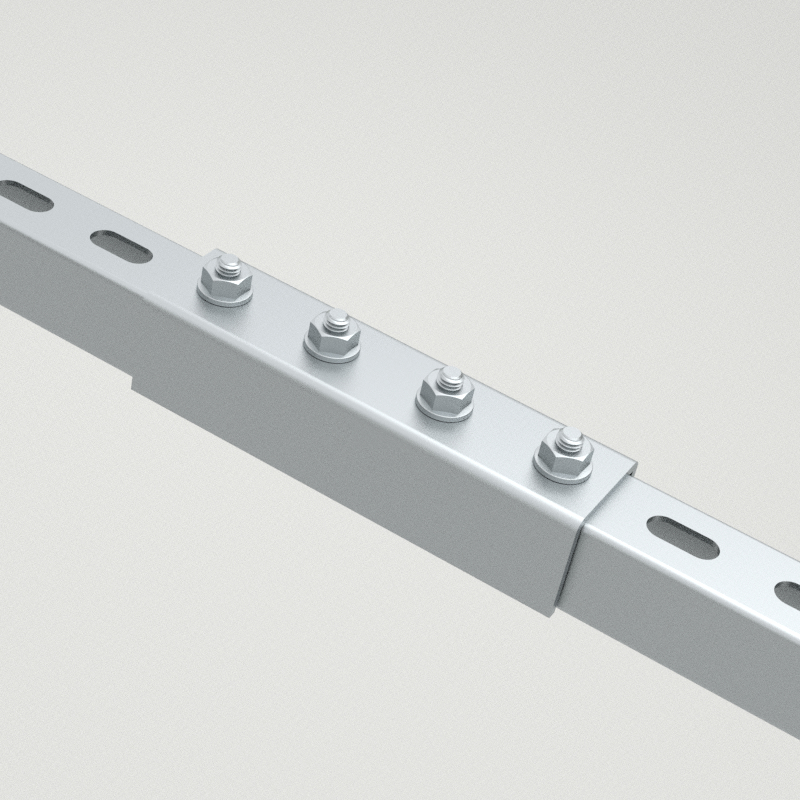

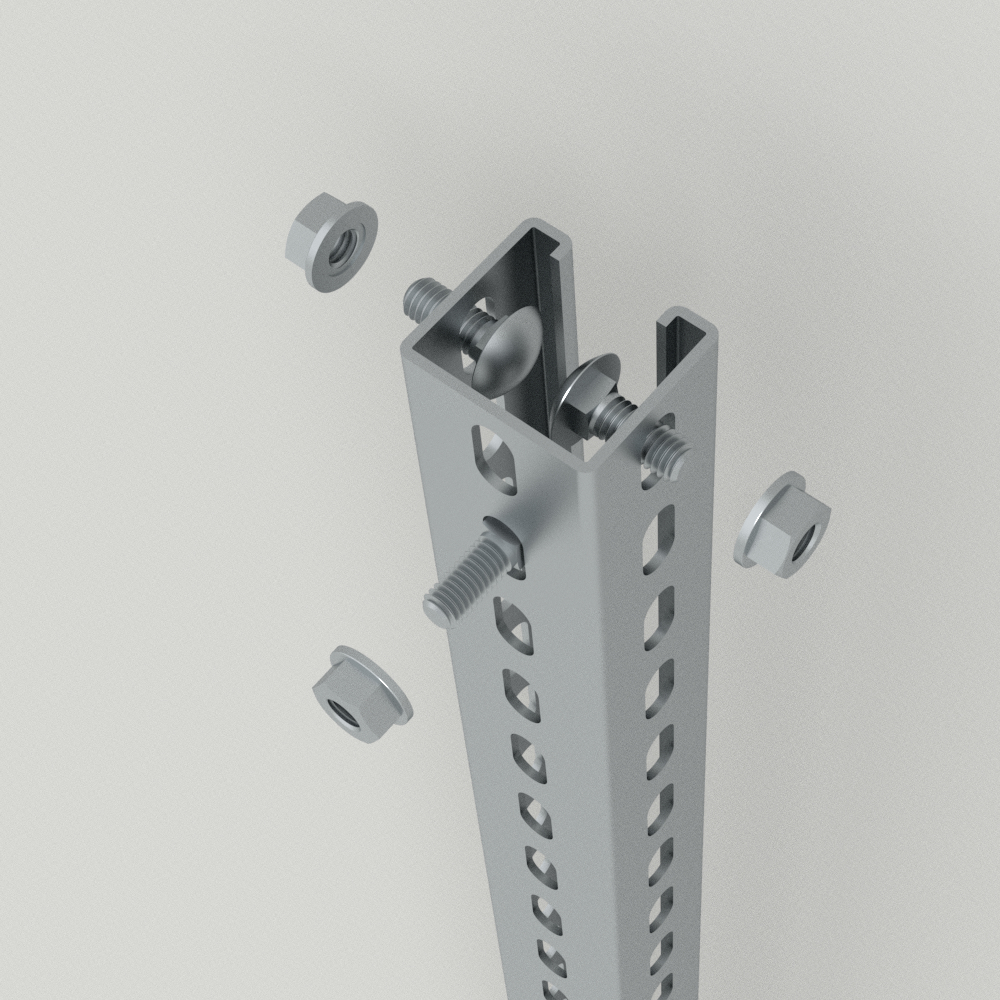

Spojka SSPM slouží ke spojení dvou prostorových stojen STPM. Pro záruku kvalitního spojení je nezbytně nutné použít minimální množství spojovacího materiálu, který je vyspecifikován na obrázku.

Spojka SSPB se používá ke spojování prostorových stojen. Pro záruku kvalitního spojení je nutné použít odpovídající množství spojovacího materiálu.

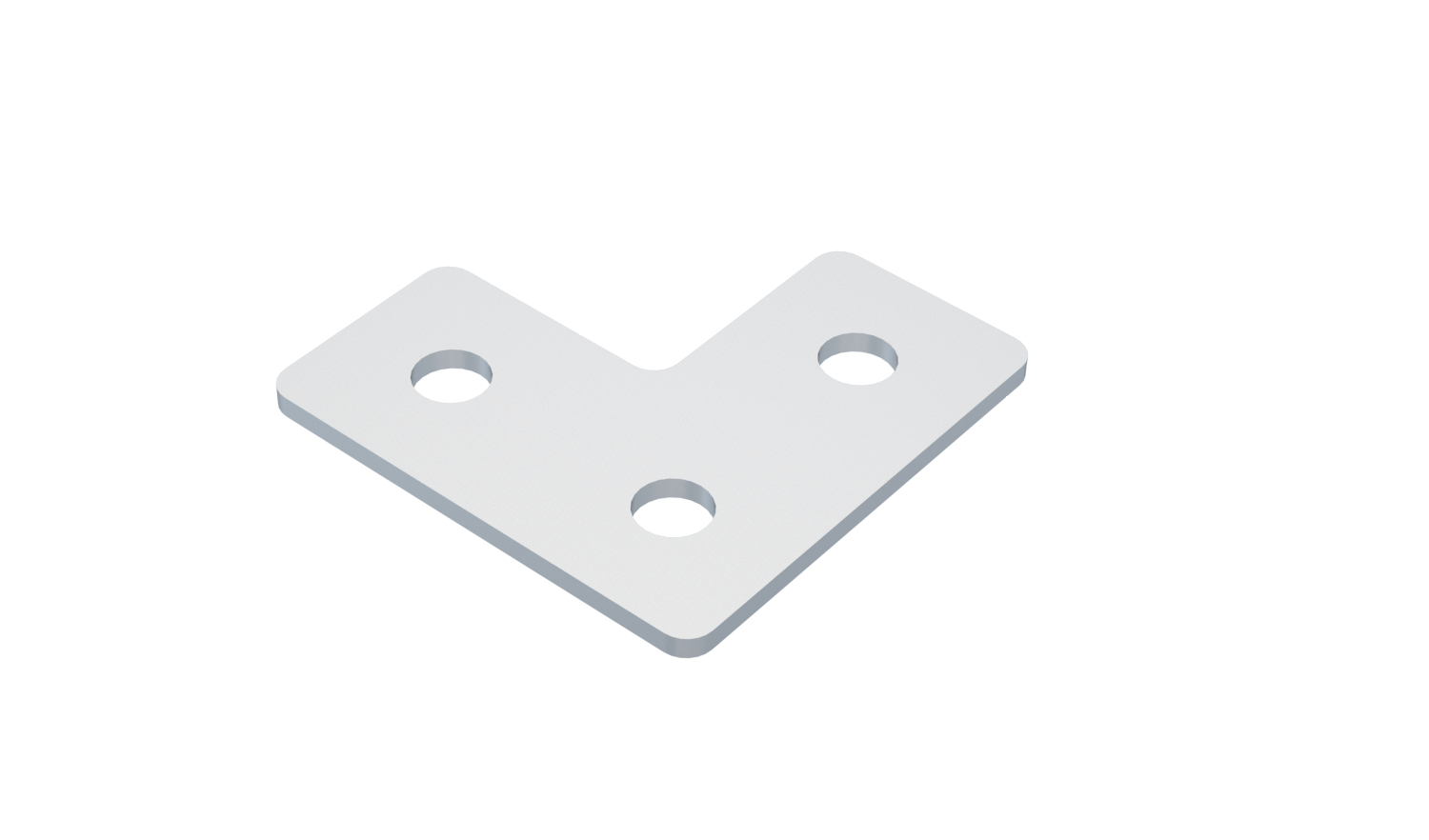

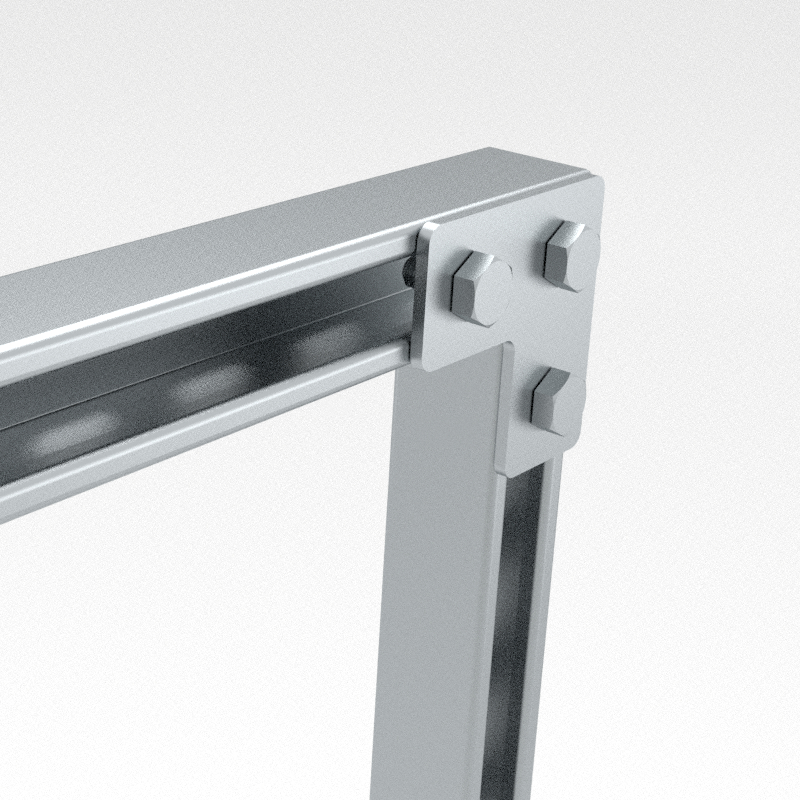

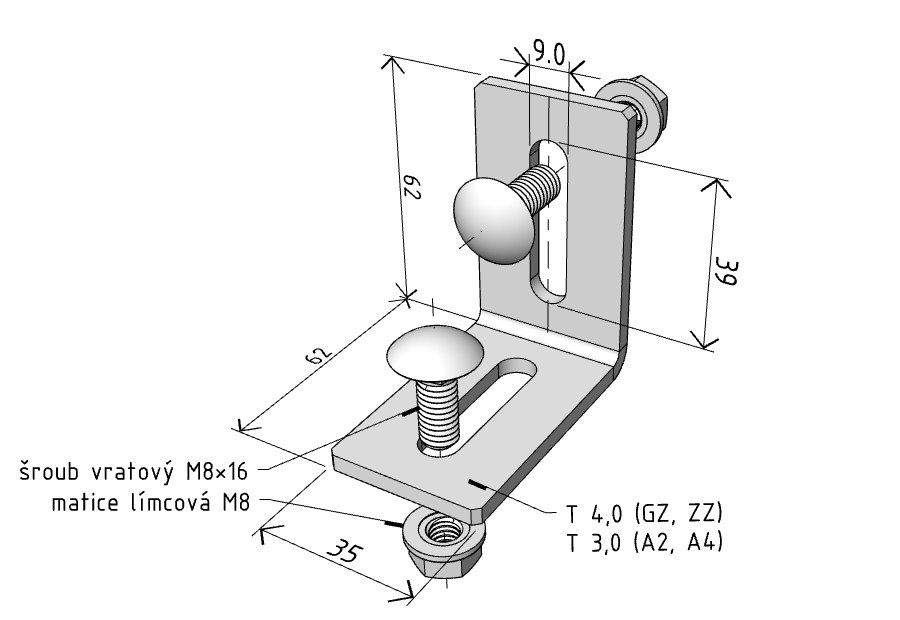

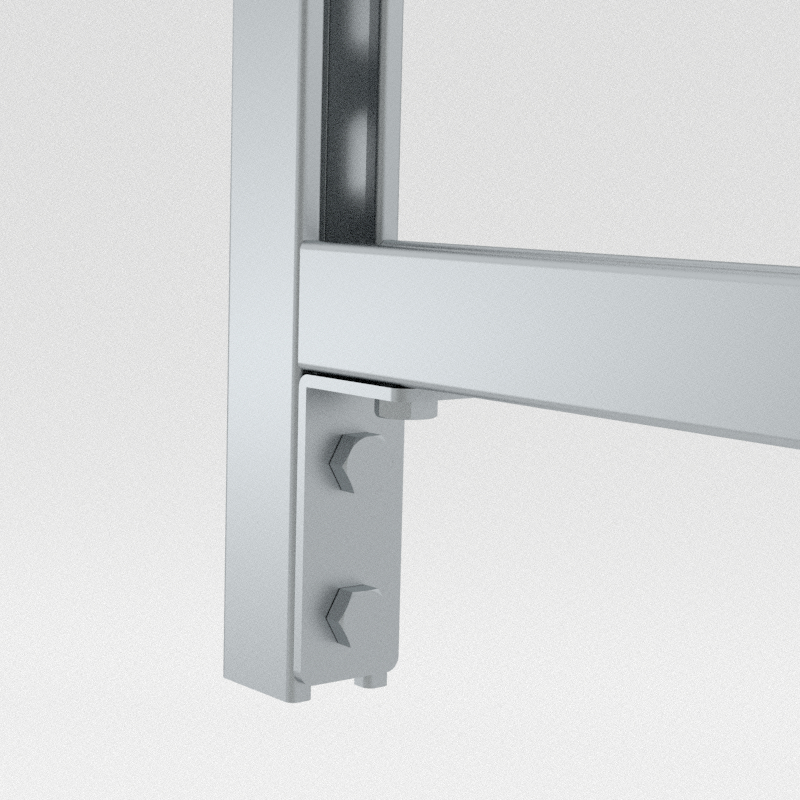

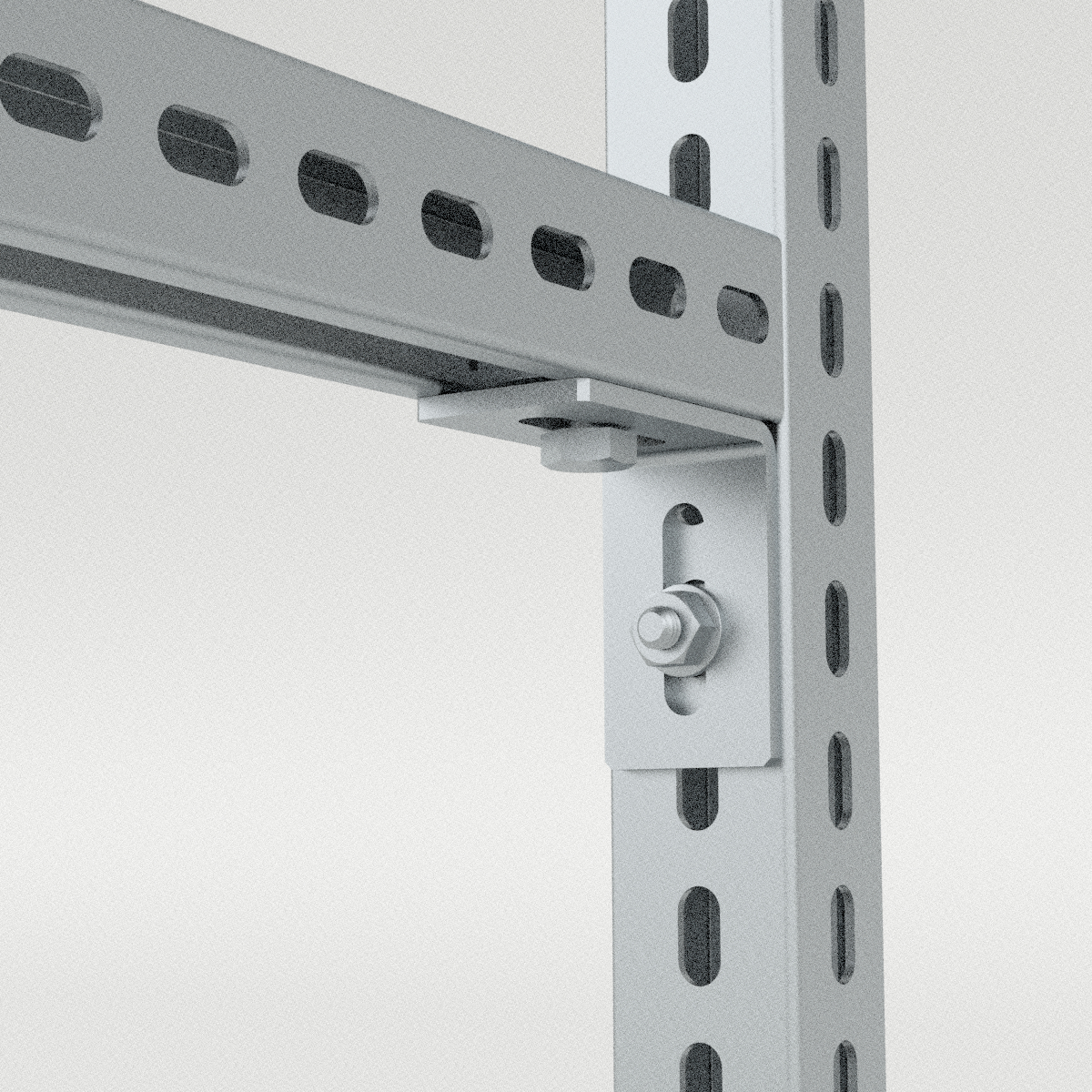

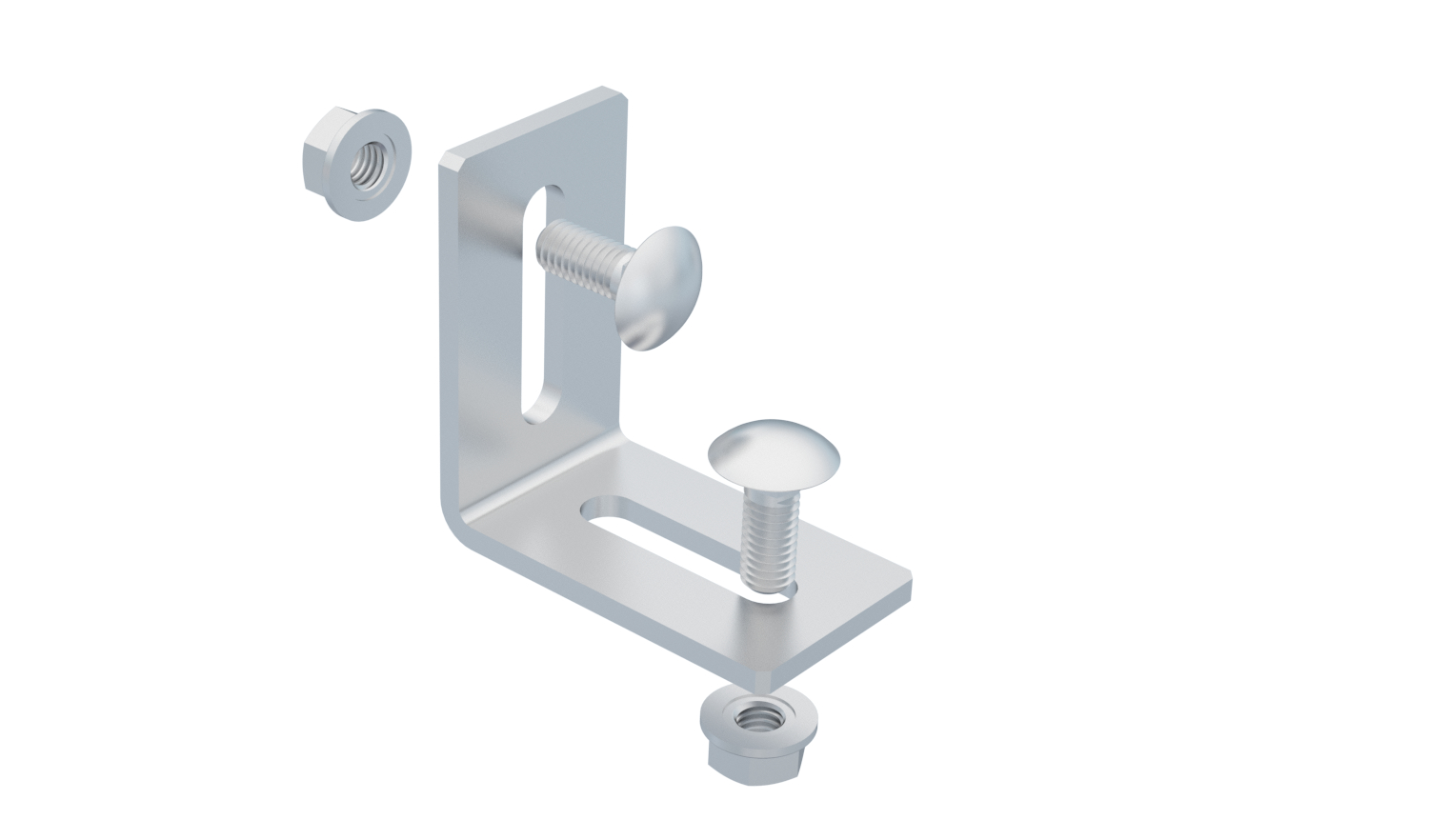

Rohová příchytka PCM slouží k vytvoření pravoúhlého spojení mezi stojnami STPM a STNM.

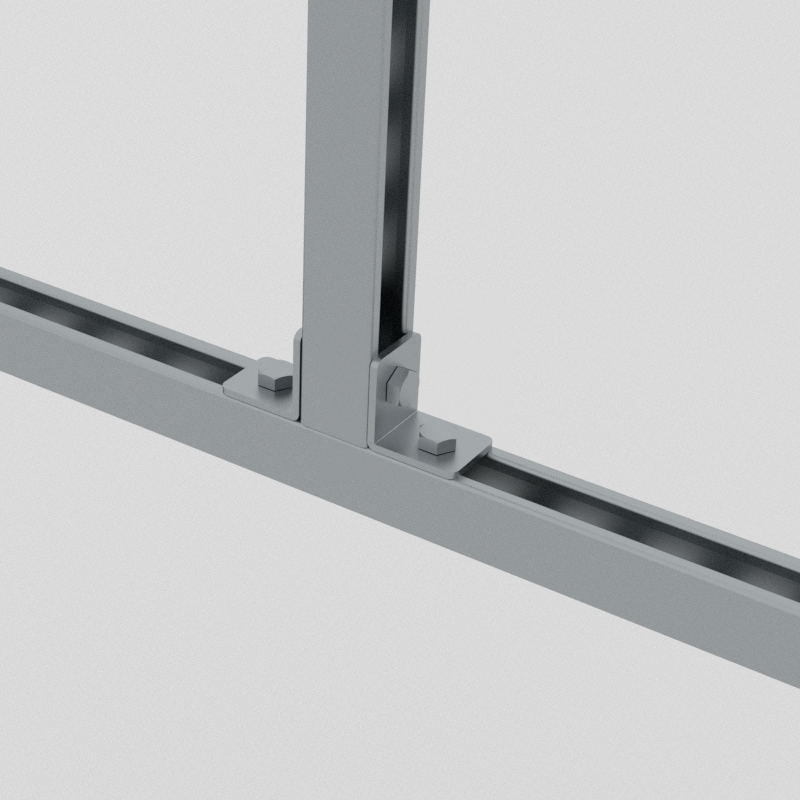

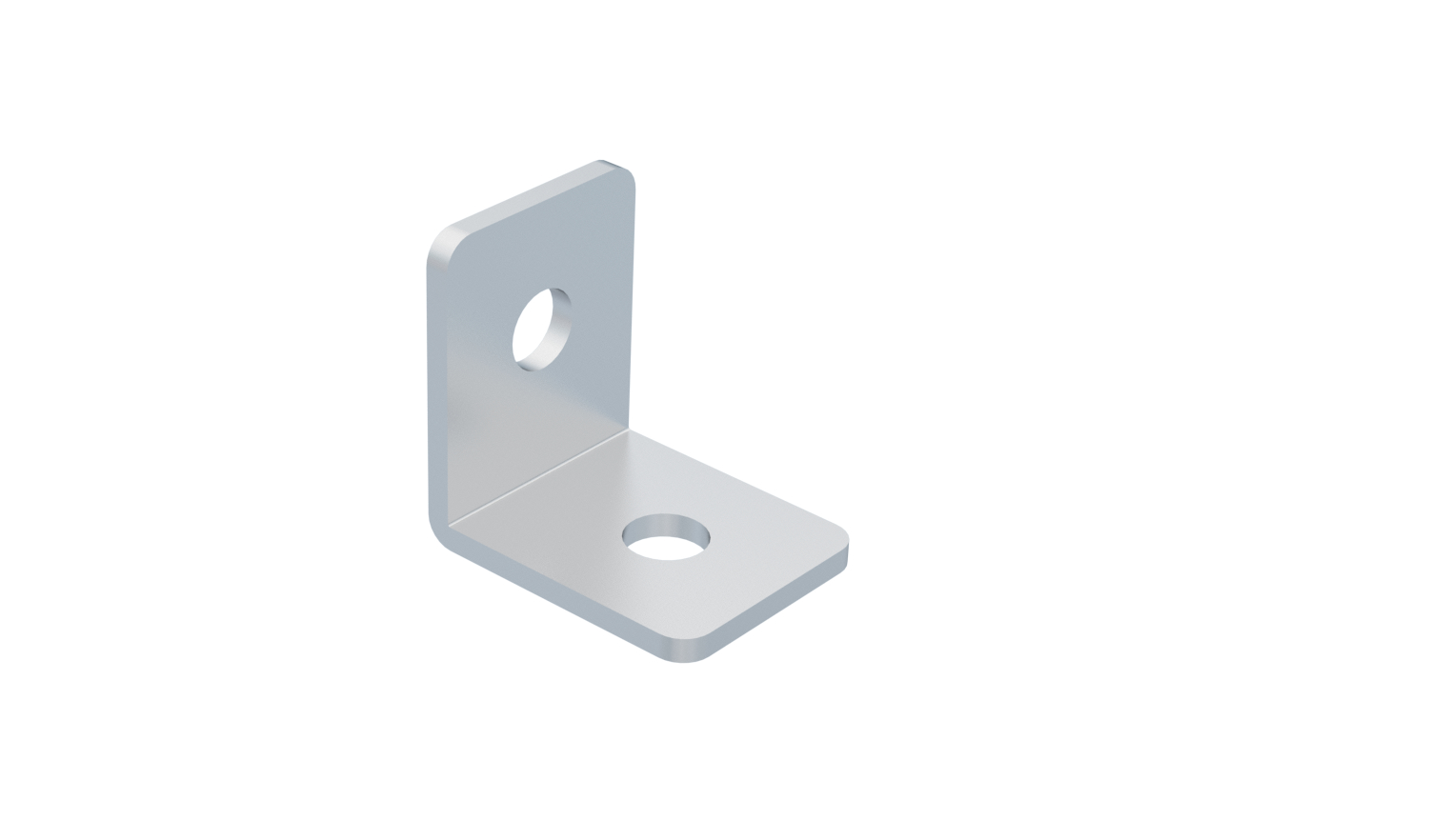

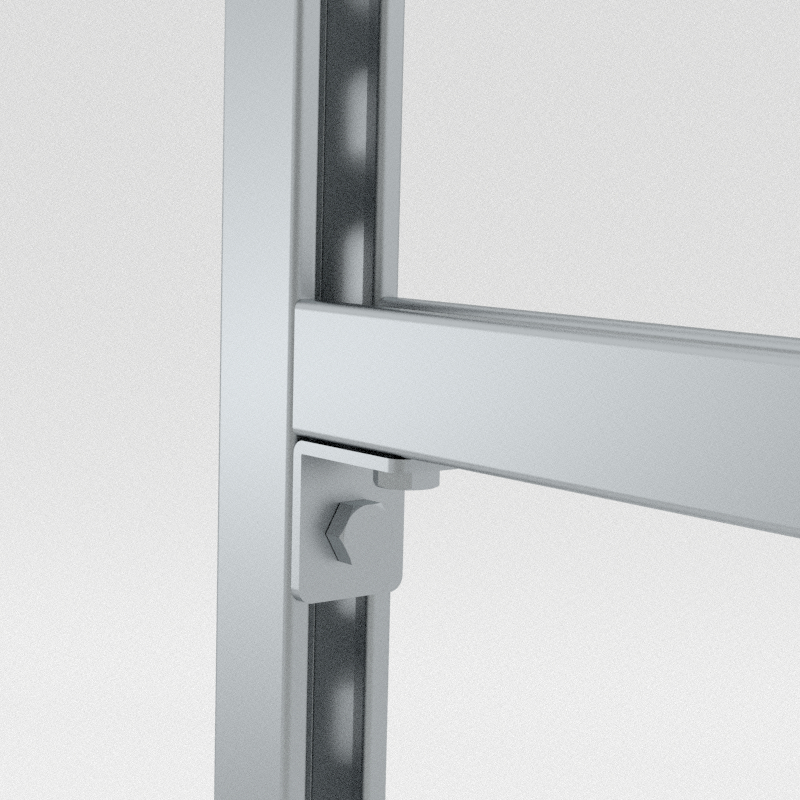

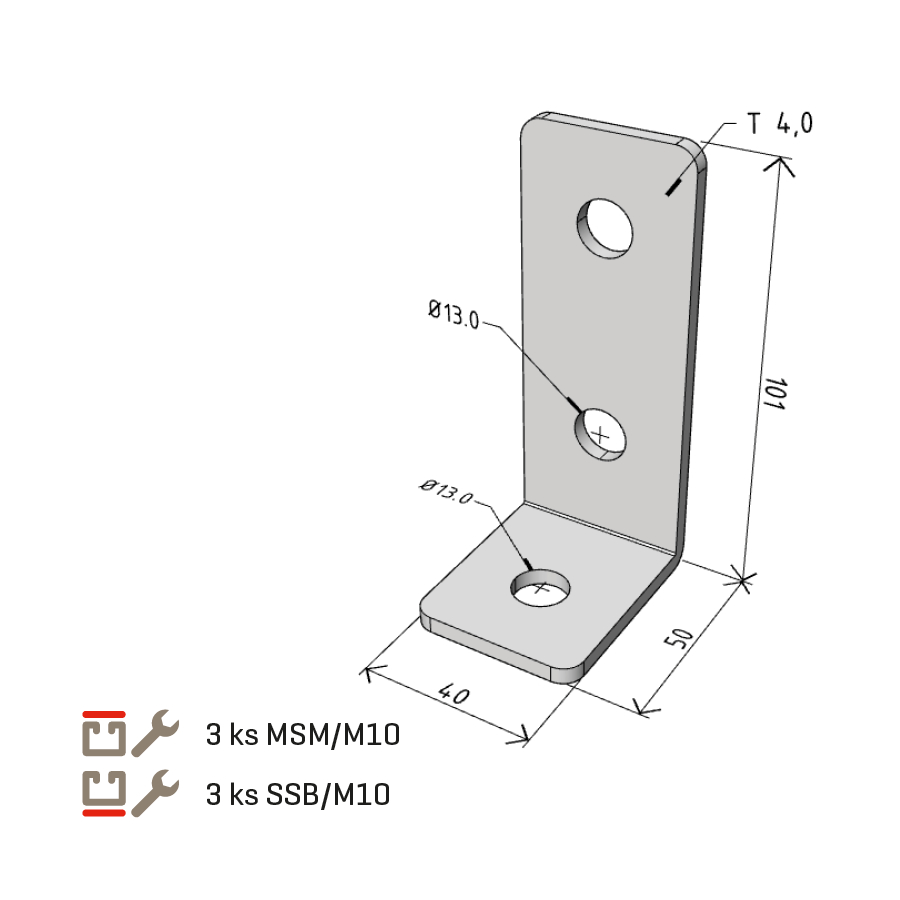

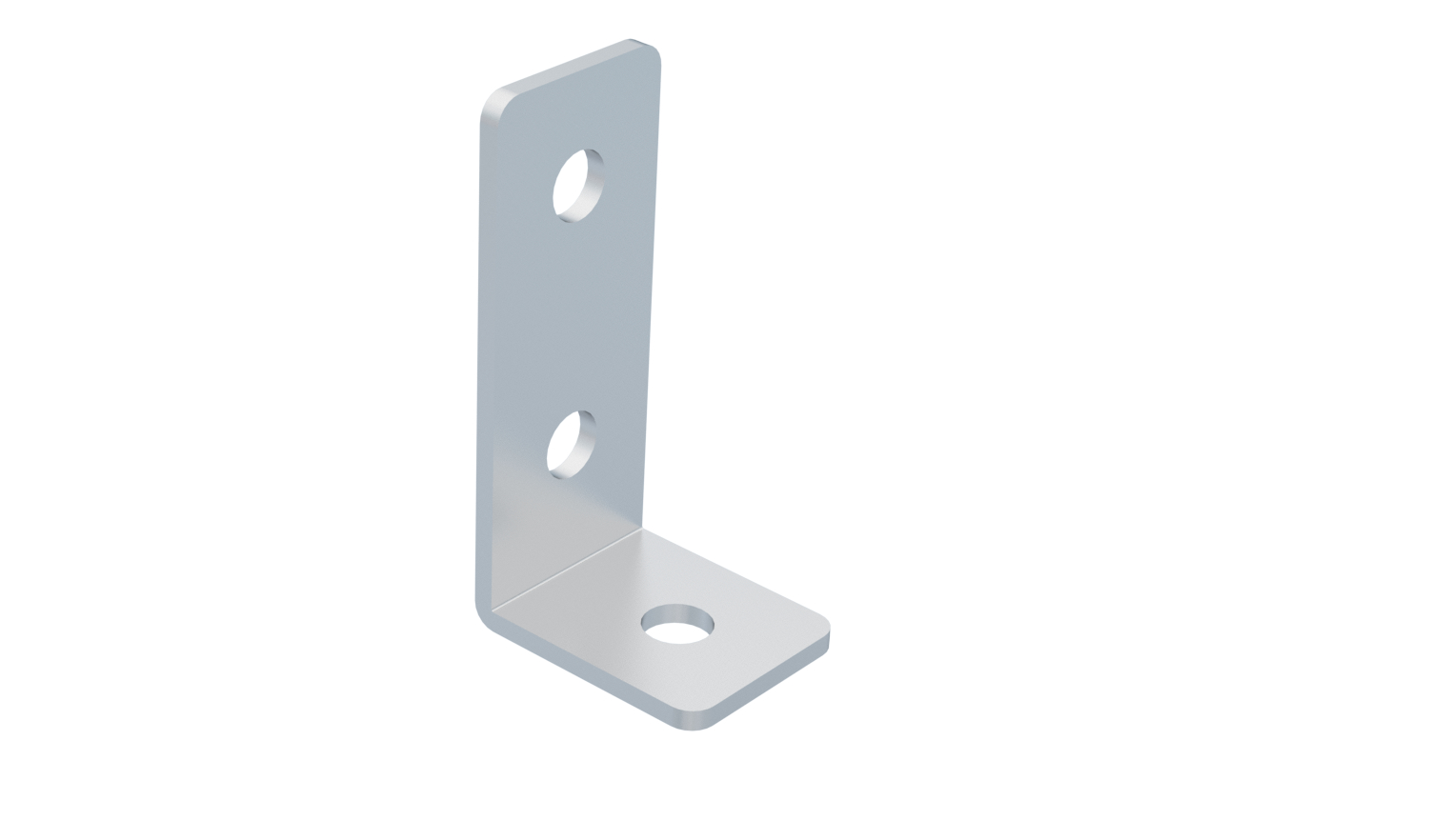

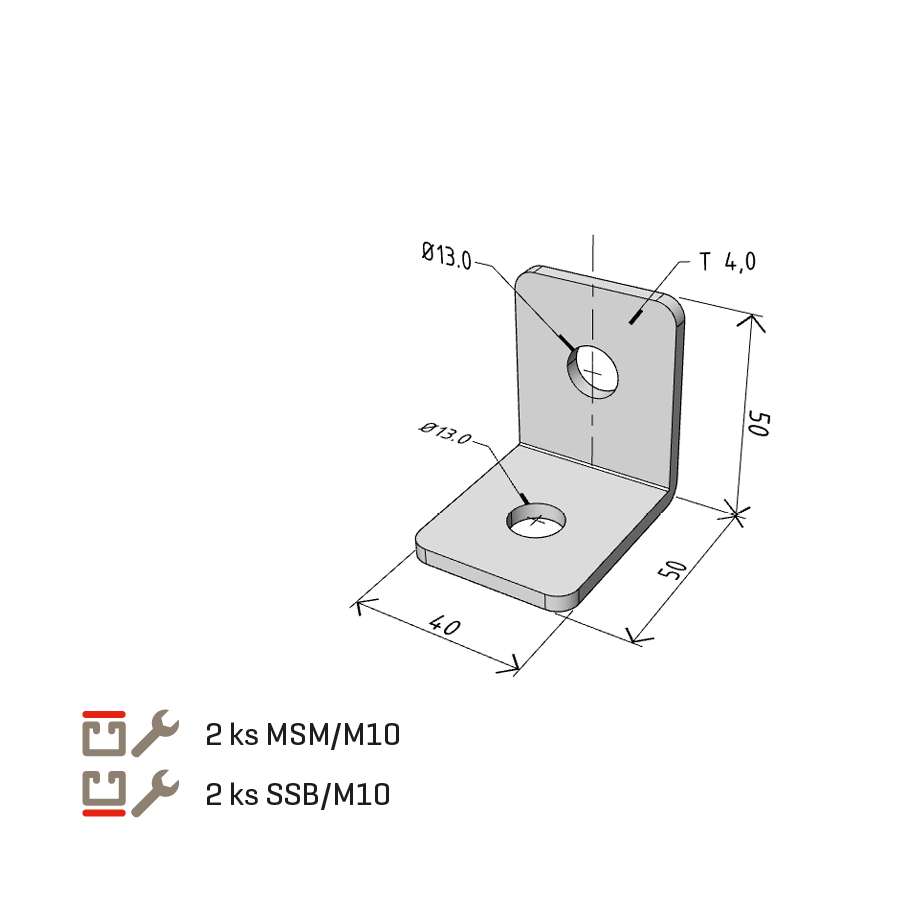

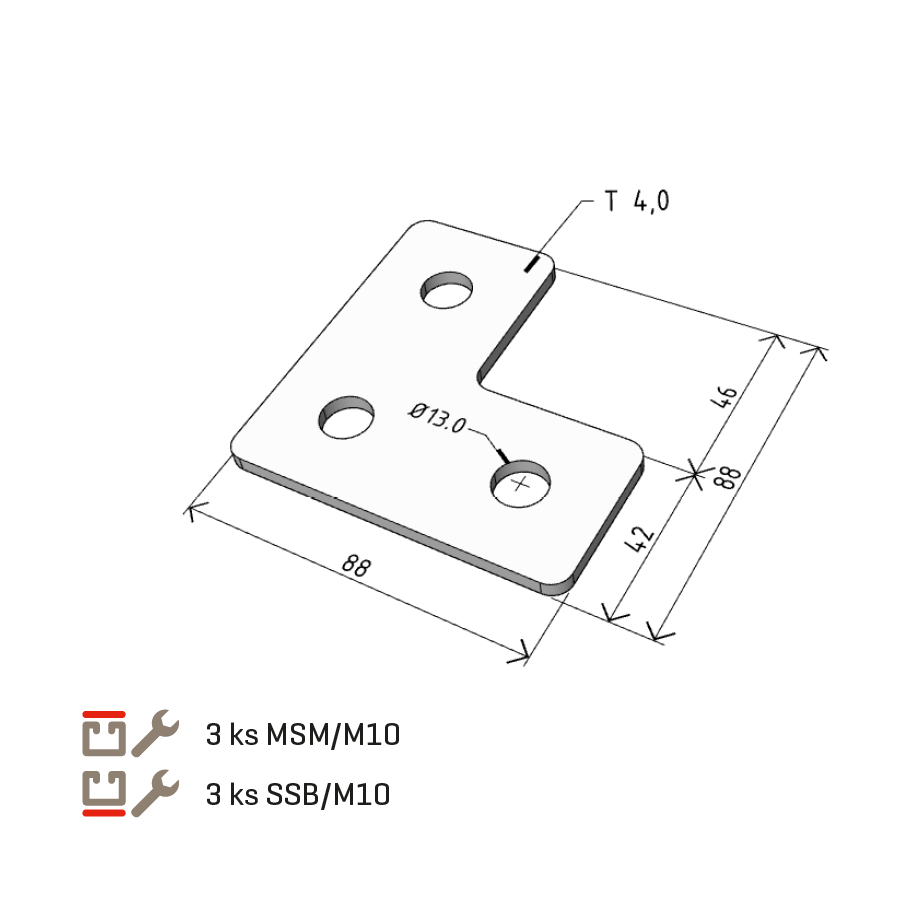

Příchytka PSB 1 slouží k vytvoření pravoúhlého spojení stojen systému S 41.

Příchytka PSB 2 slouží ke stejnému účelu jako PSB 1, avšak její robustnější konstrukce jí umožňuje zvládat vyšší zatížení. Příchytka je určena pro stojny systému S 41.

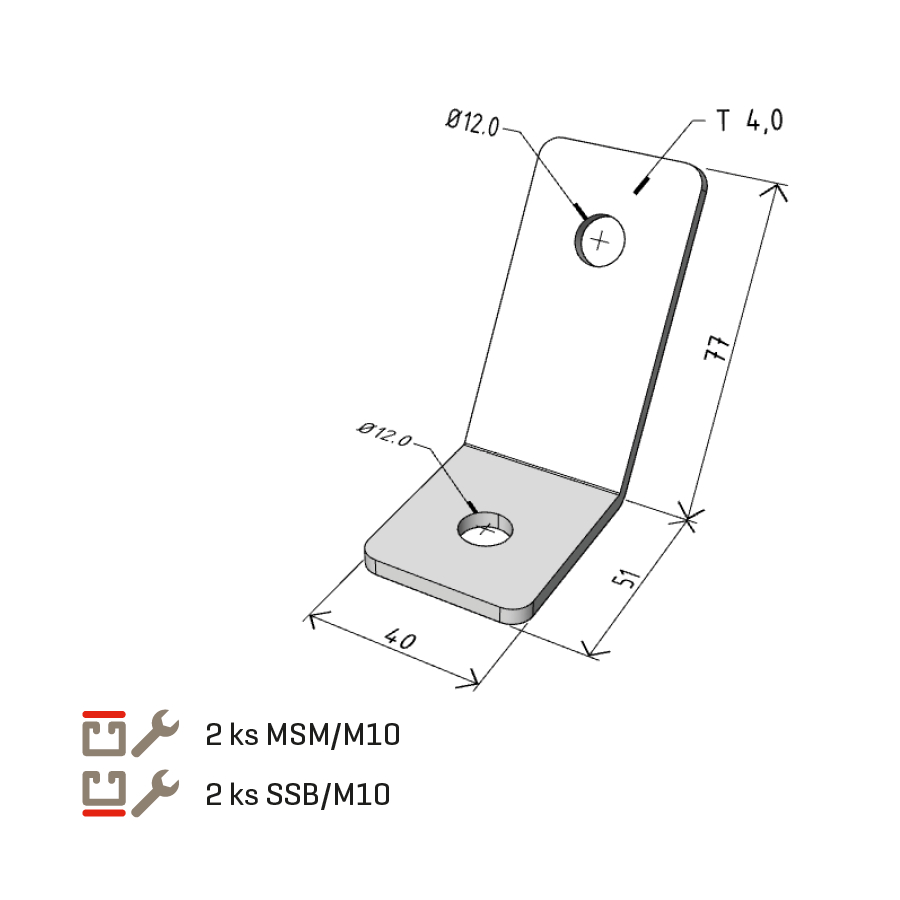

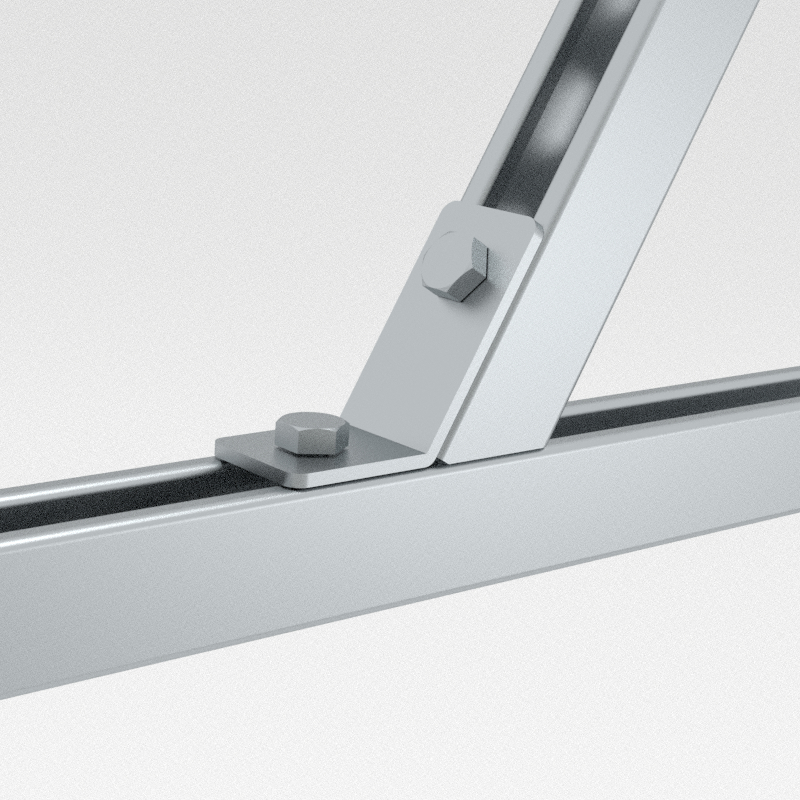

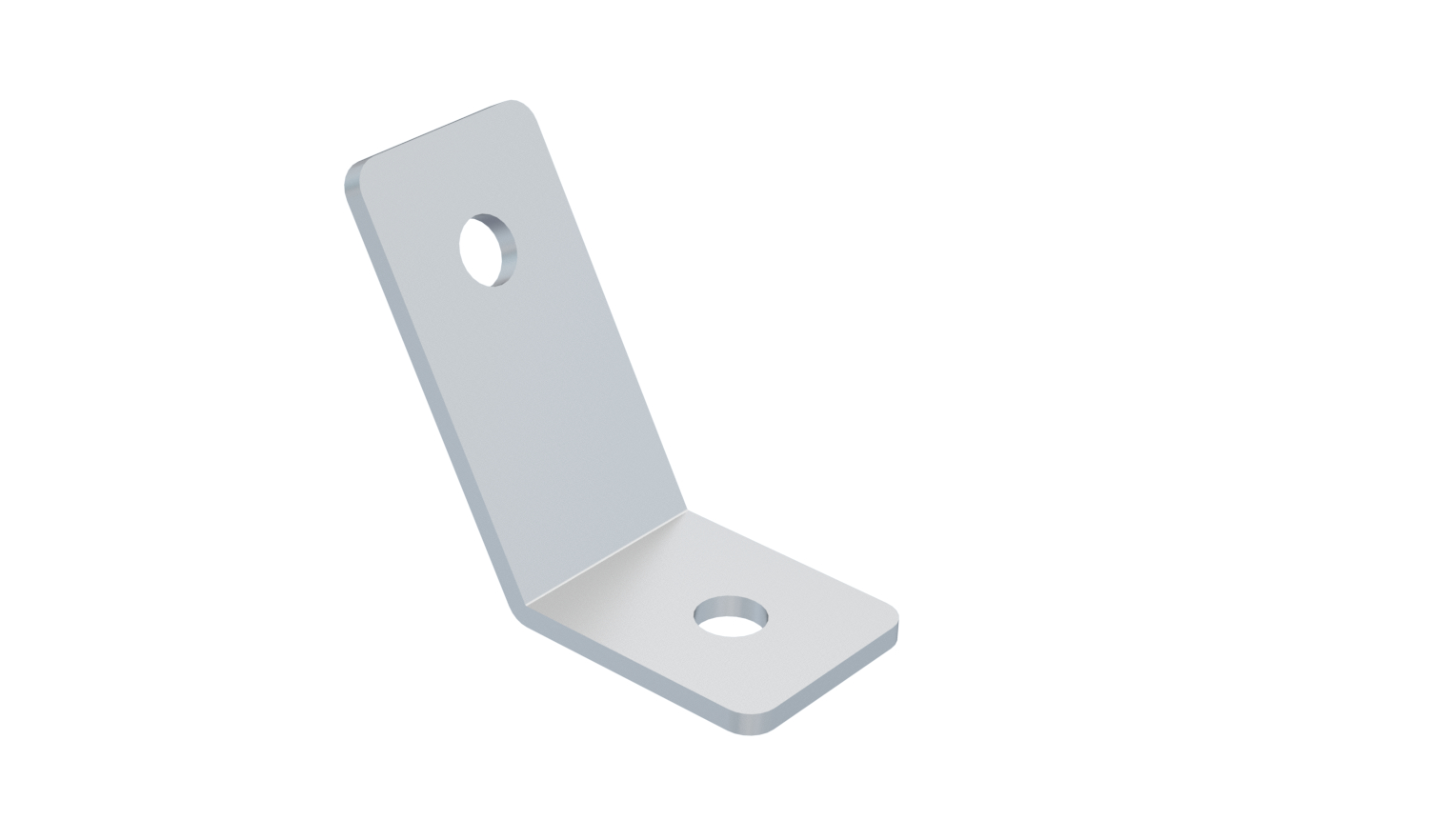

Úhlová příchytka PSB 3 slouží k vytvoření šikmého spojení mezi stojnami systému S 41 pod úhlem 120°.

Příchytka PSB 4 slouží k vytvoření pravoúhlého spojení stojen systému S 41.

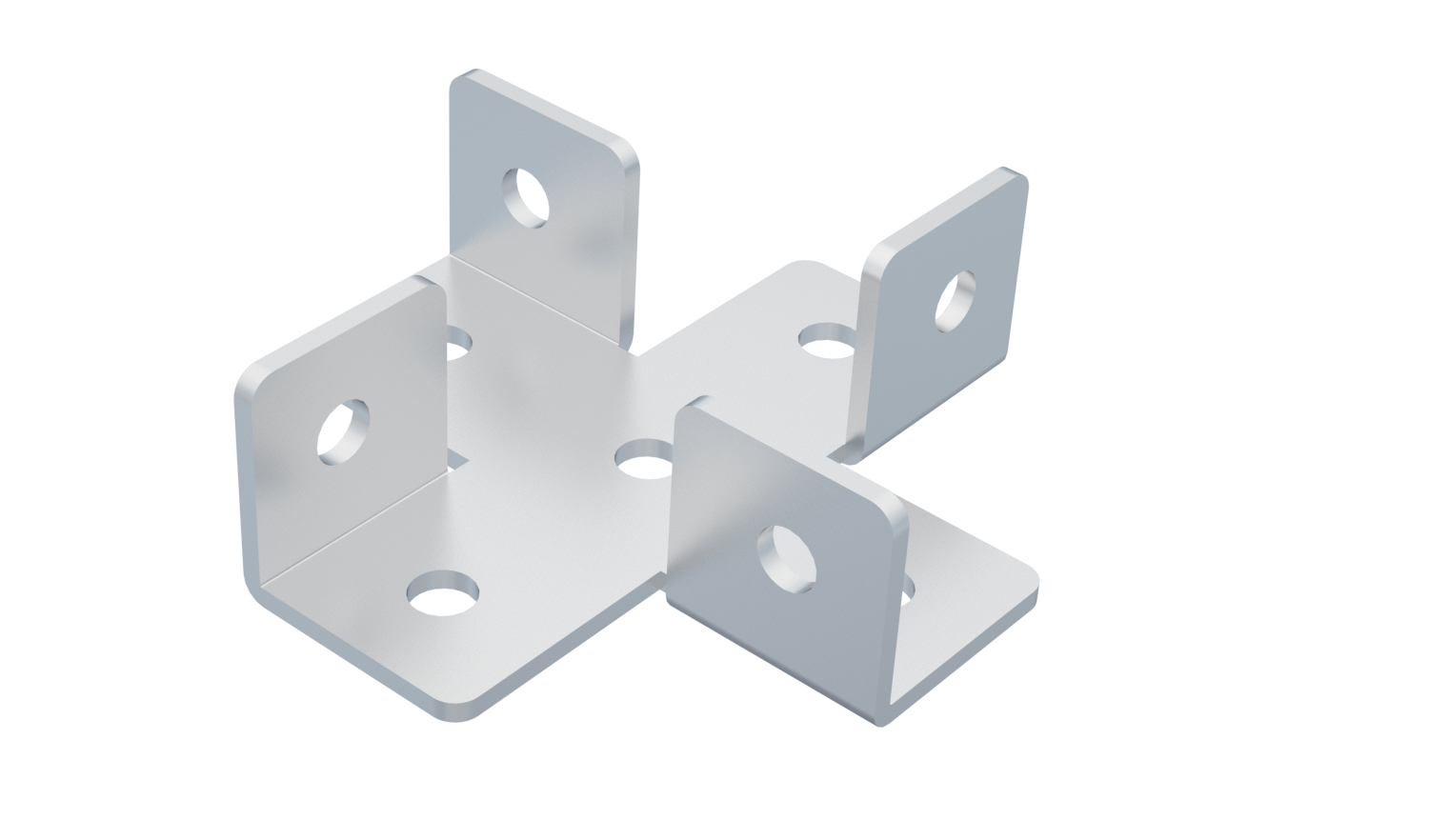

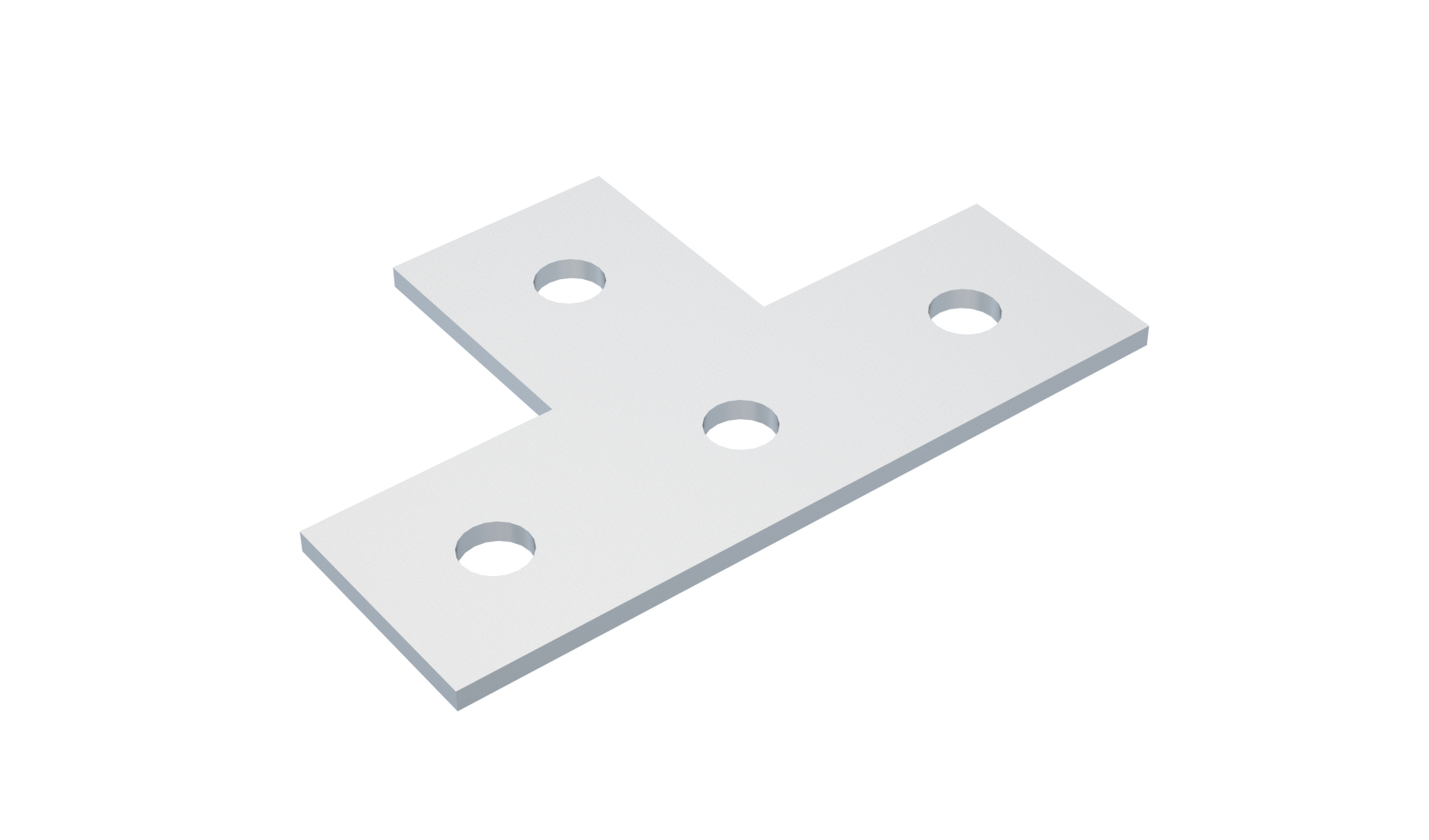

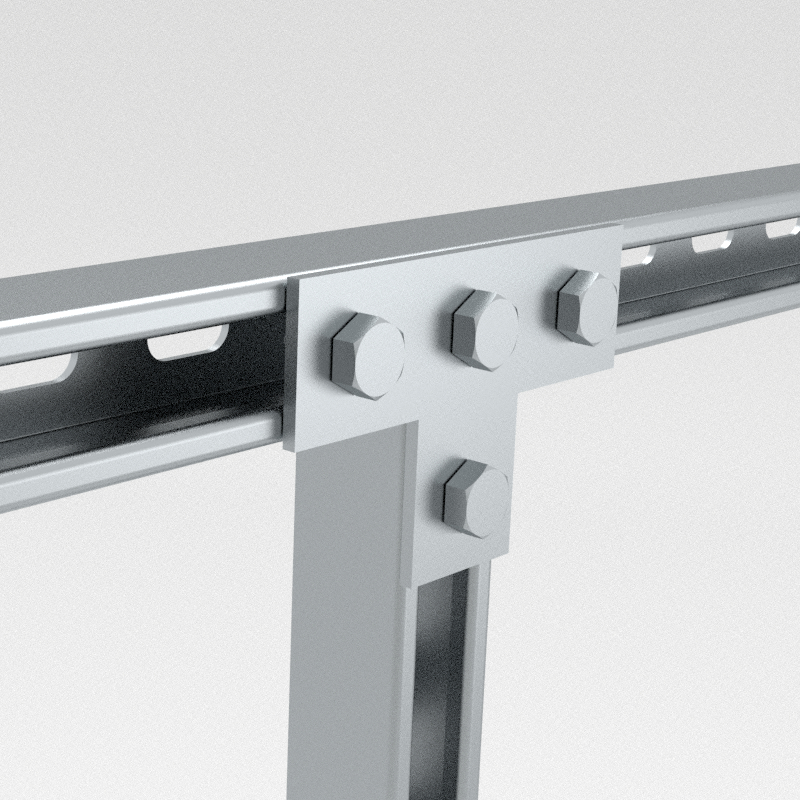

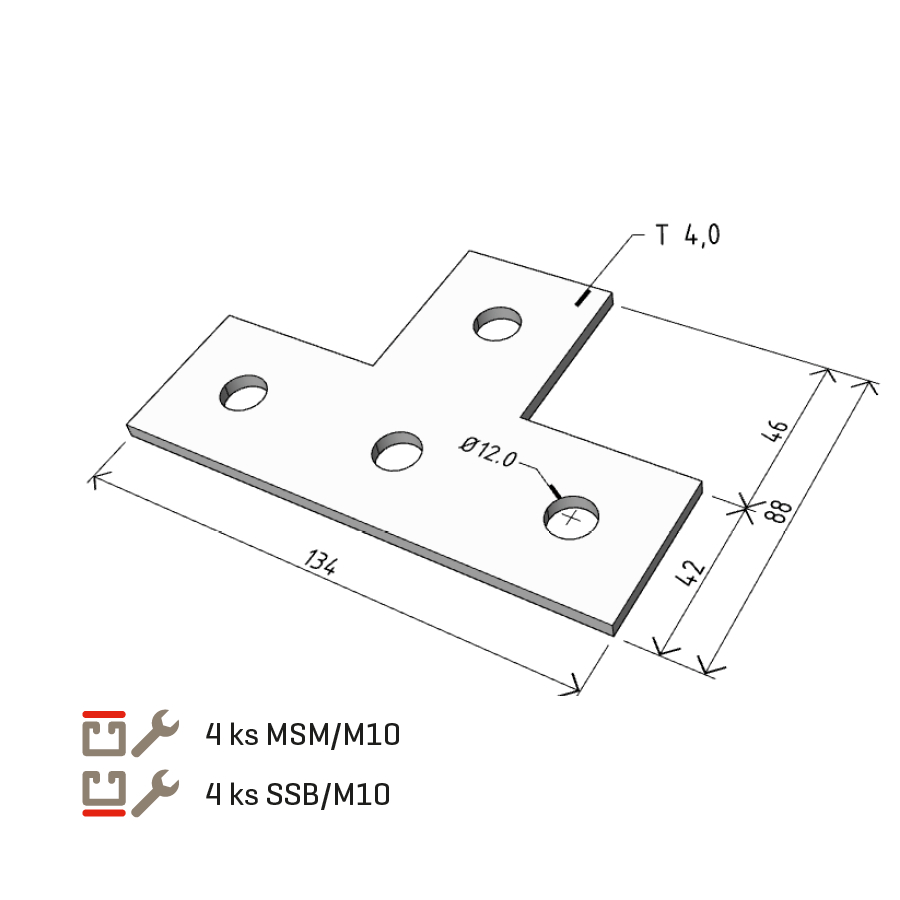

Příchytka PSB 5 slouží k vytvoření T-spoje stojen systému S 41.

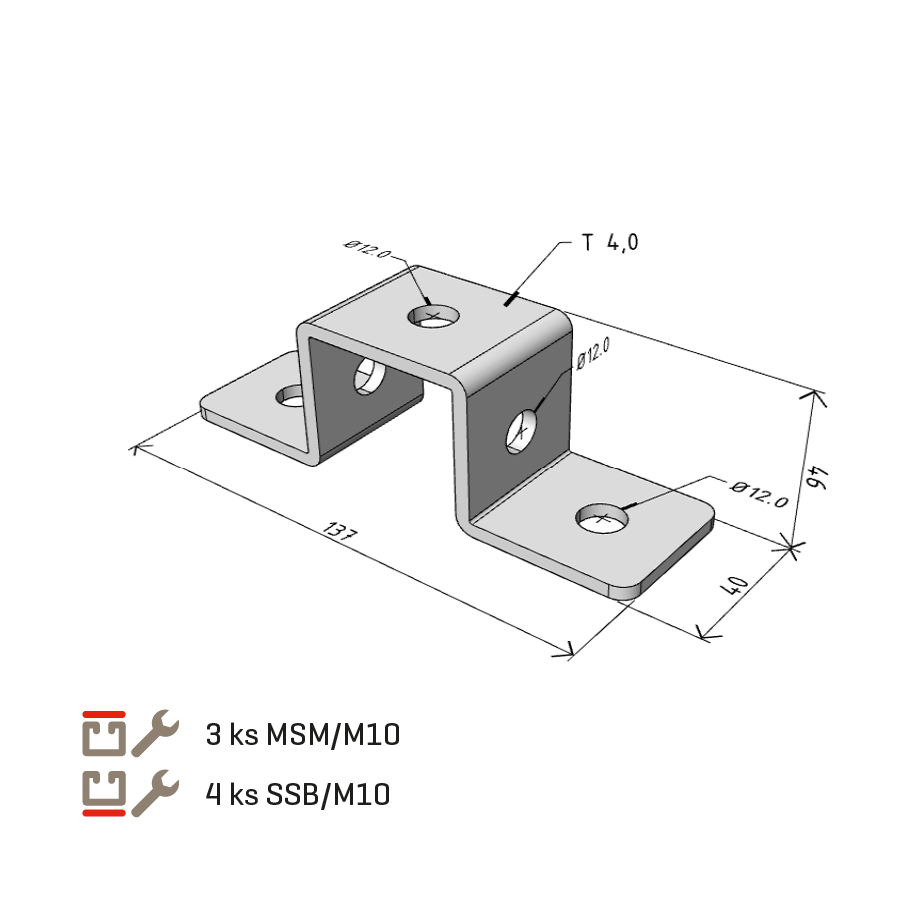

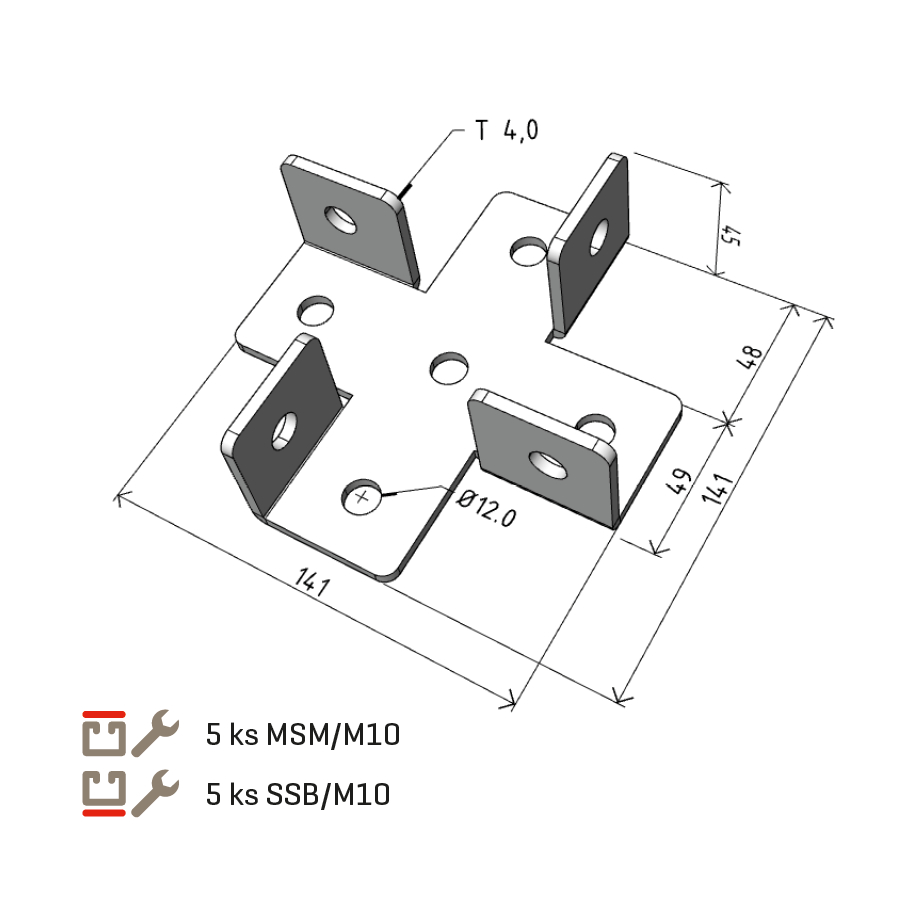

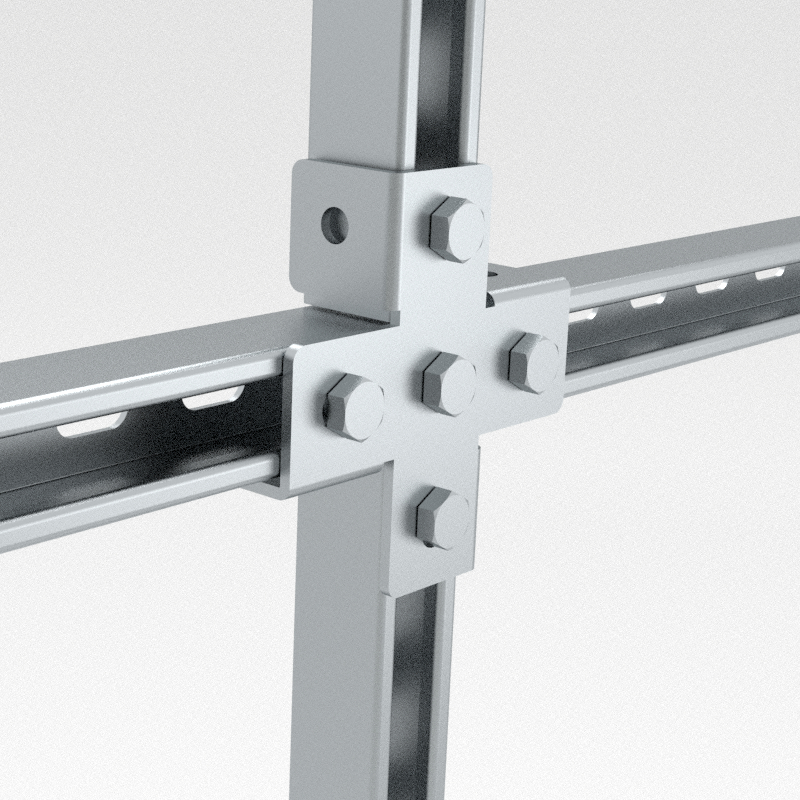

Příchytka PSB 6 slouží k vytvoření křížového spojení stojen systému S 41.

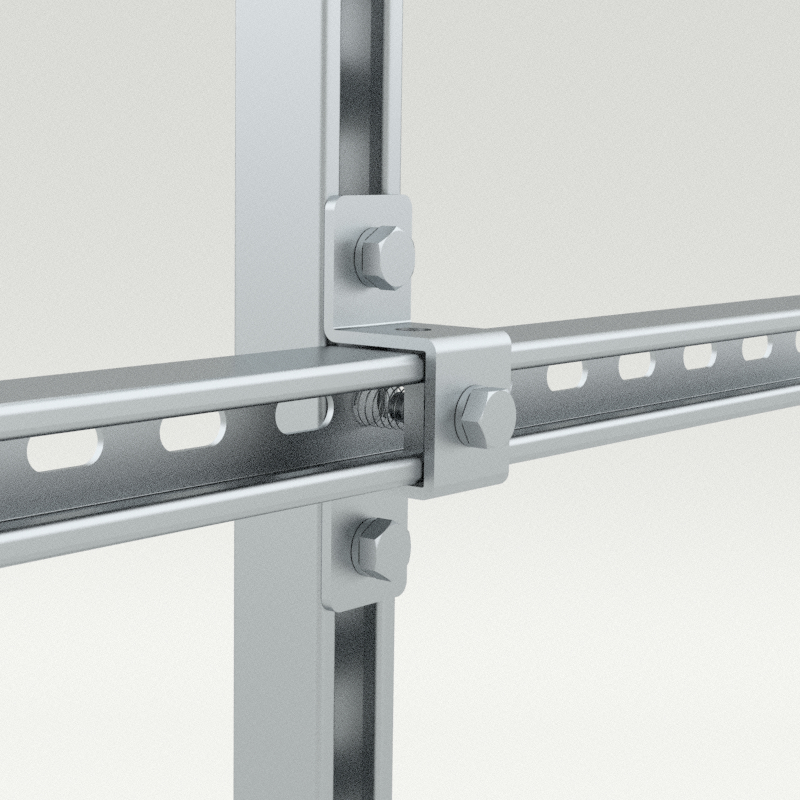

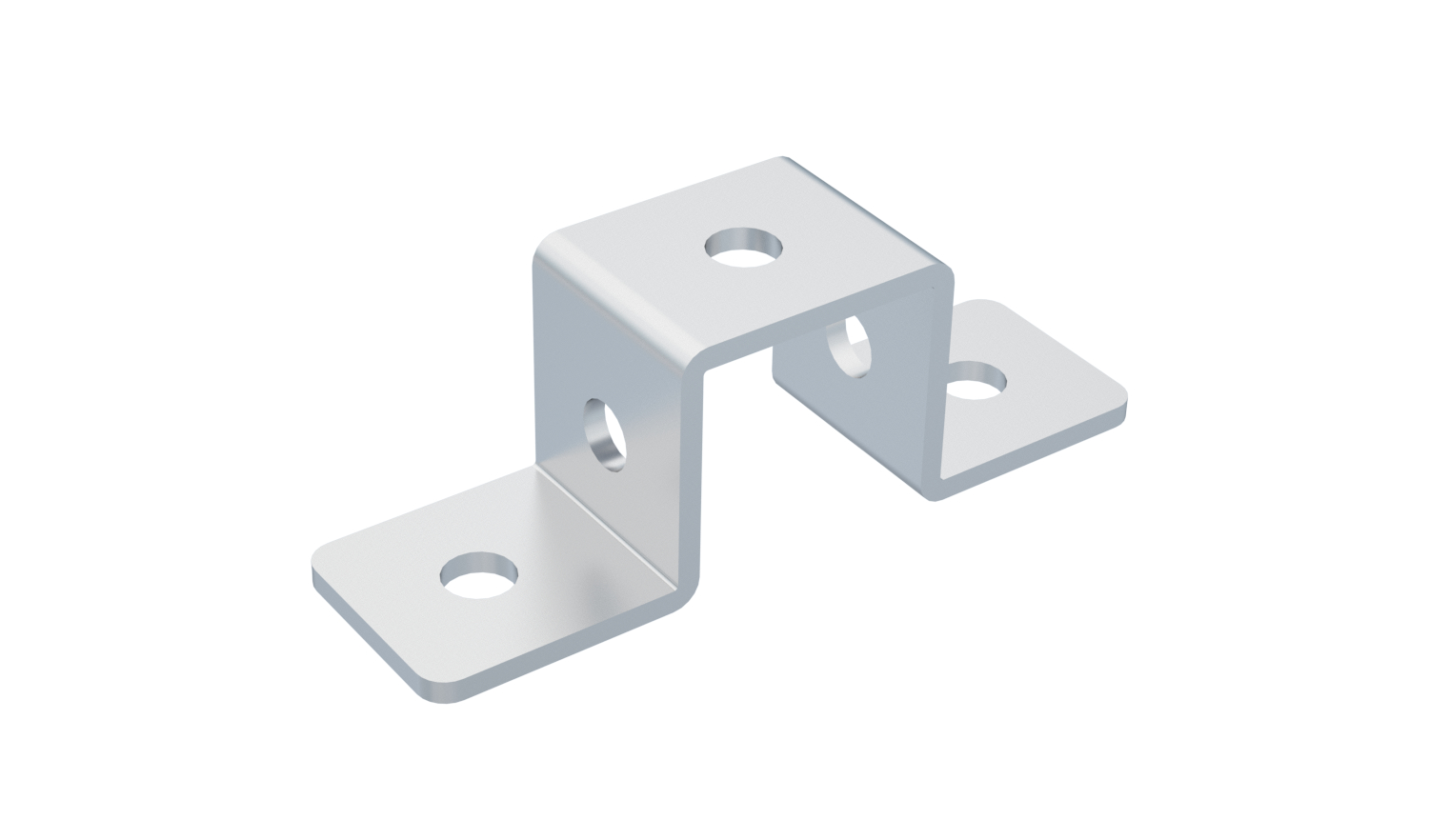

Příchytka PSB 7 umožňuje pravoúhlé mimoběžné křížení dvou profilů systému S 41 pod úhlem 90°.
