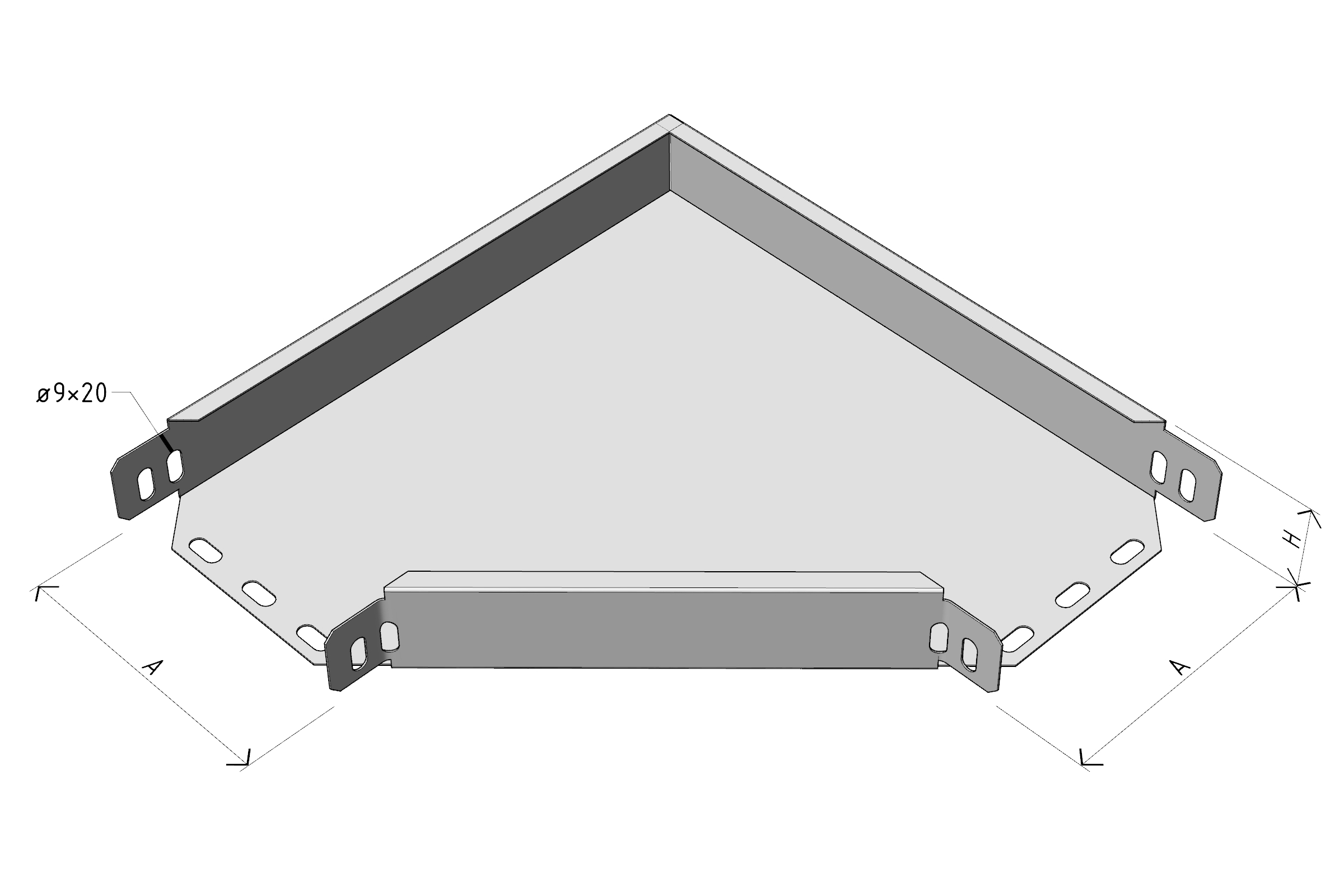

obj. kód | označení | A (mm) | H (mm) | t (mm) | hmotnost (kg/ks) |
baleno po (ks) |

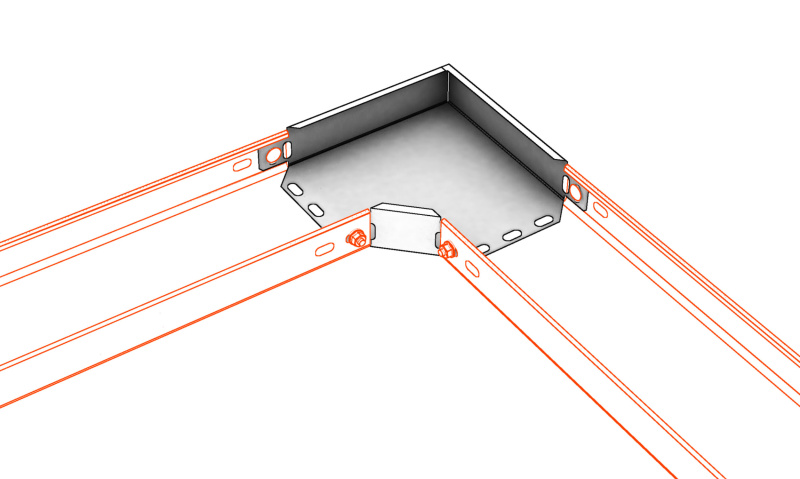

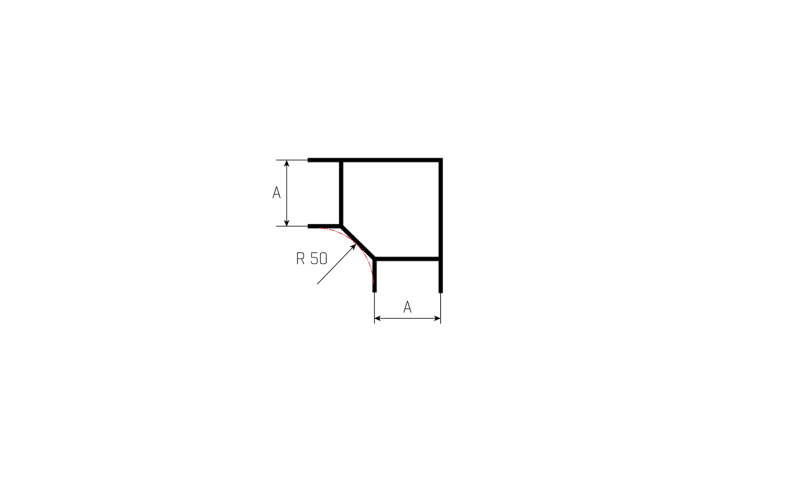

ARD-34220201 | KL2 90-R50 50/50 | 50 | 50 | 1,2 | 0,250 | 1 |
ARD-34220203 | KL2 90-R50 100/50 | 100 | 50 | 1,2 | 0,400 | 1 |
ARD-34220204 | KL2 90-R50 120/50 | 120 | 50 | 1,2 | 0,500 | 1 |
ARD-34220205 | KL2 90-R50 160/50 | 160 | 50 | 1,2 | 0,700 | 1 |
ARD-34220206 | KL2 90-R50 200/50 | 200 | 50 | 1,2 | 0,900 | 1 |
ARD-34220207 | KL2 90-R50 260/50 | 260 | 50 | 1,5 | 1,300 | 1 |
Tvarové prvky, H = 50 mm
obj. kód | označení | A (mm) | H (mm) | t (mm) | hmotnost (kg/ks) |
baleno po (ks) |

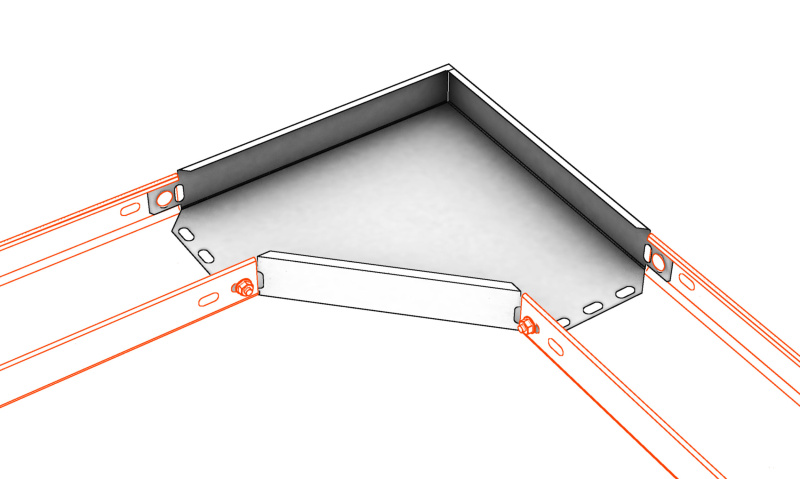

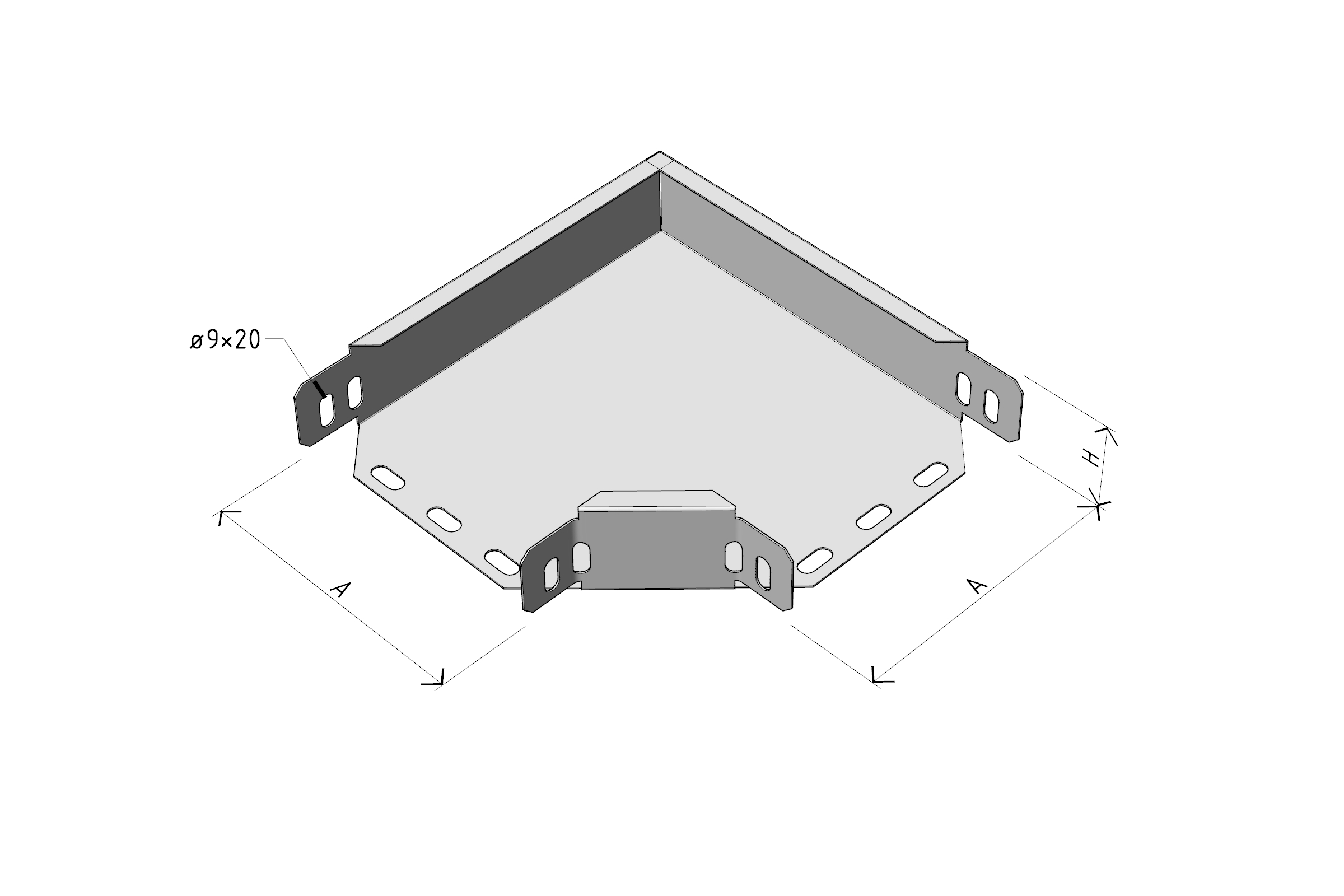

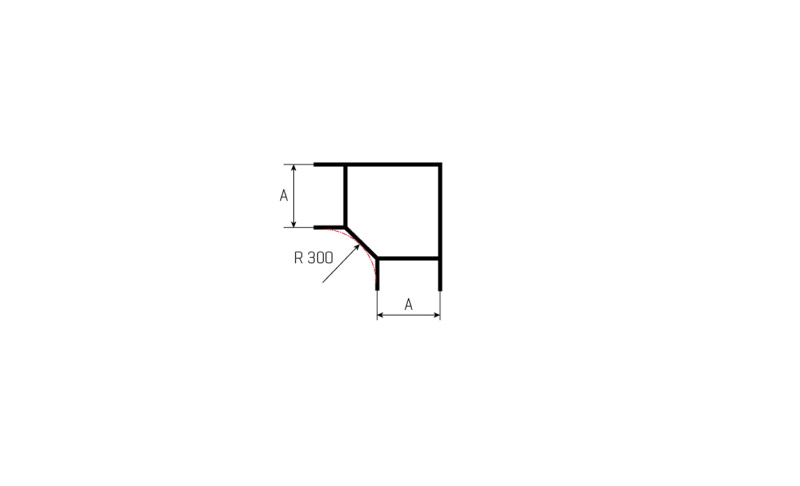

ARD-3 230201 | KL2 90-R300 50/50 | 50 | 50 | 1,2 | 0,750 | 1 |
ARD-34230203 | KL2 90-R300 100/50 | 100 | 50 | 1,2 | 1,050 | 1 |
ARD-34230204 | KL2 90-R300 120/50 | 120 | 50 | 1,2 | 1,200 | 1 |
ARD-34230205 | KL2 90-R300 160/50 | 160 | 50 | 1,2 | 1,500 | 1 |
ARD-34230206 | KL2 90-R300 200/50 | 200 | 50 | 1,2 | 1,800 | 1 |
ARD-34230207 | KL2 90-R300 260/50 | 260 | 50 | 1,2 | 2,400 | 1 |
ARD-34230208 | KL2 90-R300 300/50 | 300 | 50 | 1,2 | 2,600 | 1 |
ARD-34230209 | KL2 90-R300 400/50 | 400 | 50 | 1,2 | 3,800 | 1 |
ARD-34230210 | KL2 90-R300 500/50 | 500 | 50 | 1,5 | 5,050 | 1 |
obj. kód | označení | A (mm) | H (mm) | t (mm) | hmotnost (kg/ks) |
baleno po (ks) |

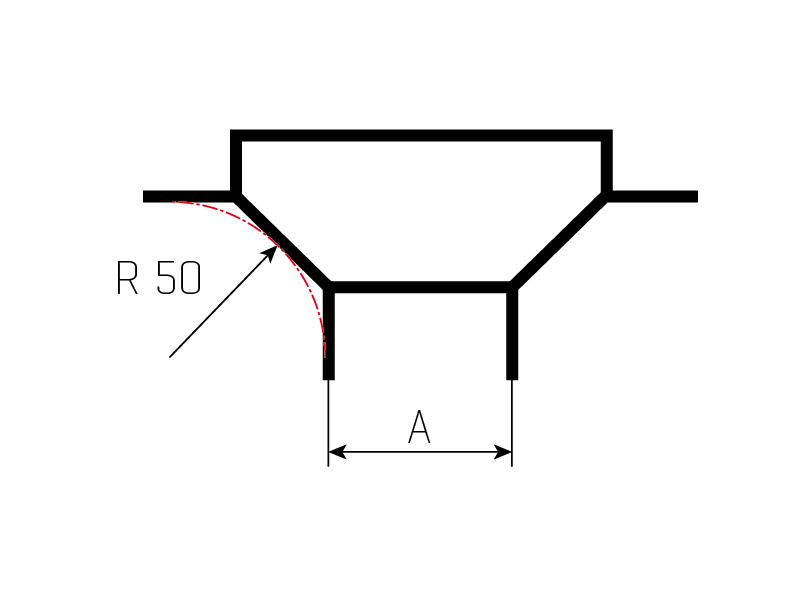

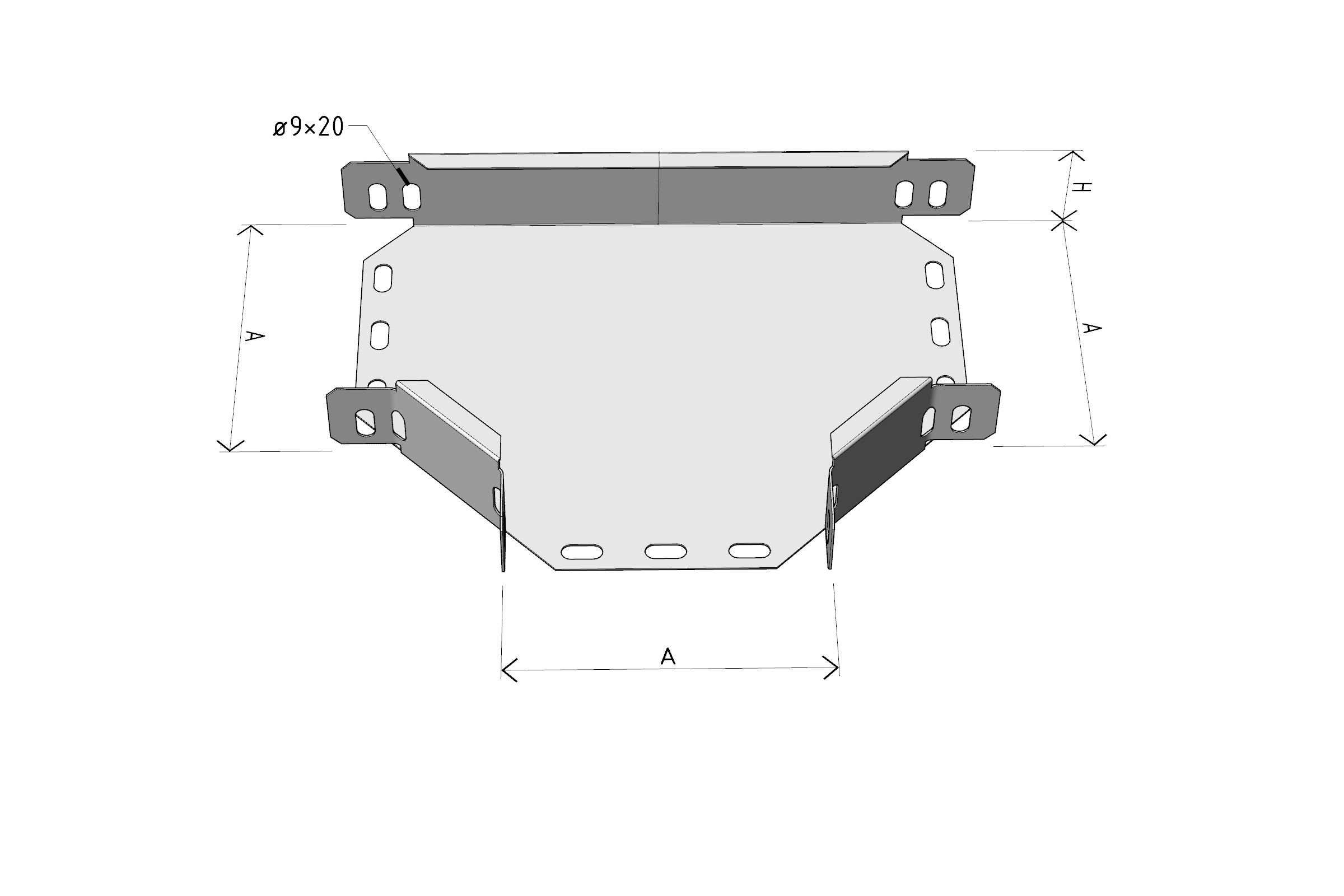

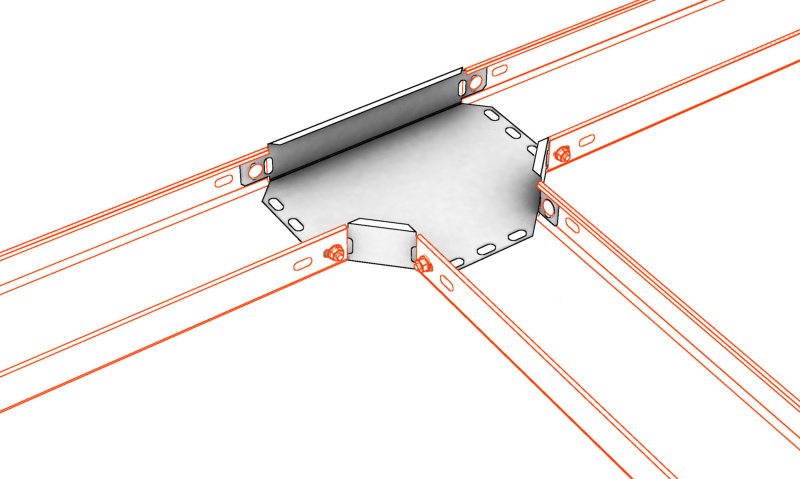

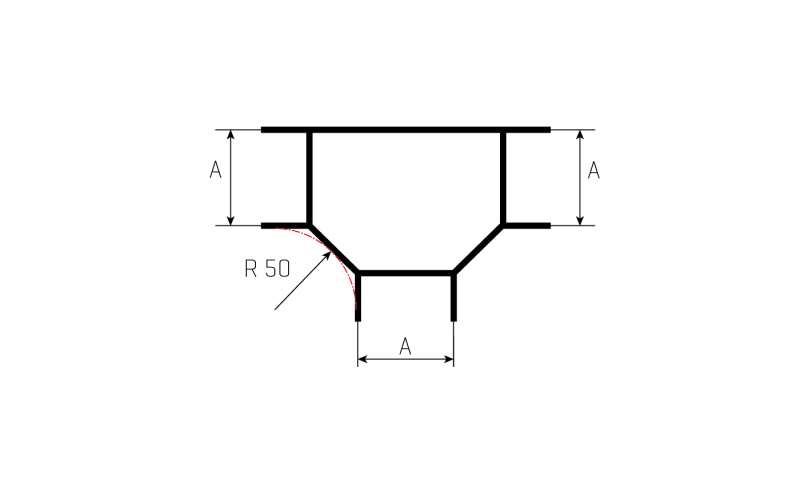

ARD-34310201 | TL2-R50 50/50 | 50 | 50 | 1,2 | 0,300 | 1 |
ARD-34310203 | TL2-R50 100/50 | 100 | 50 | 1,2 | 0,500 | 1 |
ARD-34310204 | TL2-R50 120/50 | 120 | 50 | 1,2 | 0,600 | 1 |
ARD-34310205 | TL2-R50 160/50 | 160 | 50 | 1,2 | 0,800 | 1 |
ARD-34310206 | TL2-R50 200/50 | 200 | 50 | 1,2 | 1,000 | 1 |
ARD-34310207 | TL2-R50 260/50 | 260 | 50 | 1,2 | 1,350 | 1 |
obj. kód | označení | A (mm) | H (mm) | t (mm) | hmotnost (kg/ks) |
baleno po (ks) |

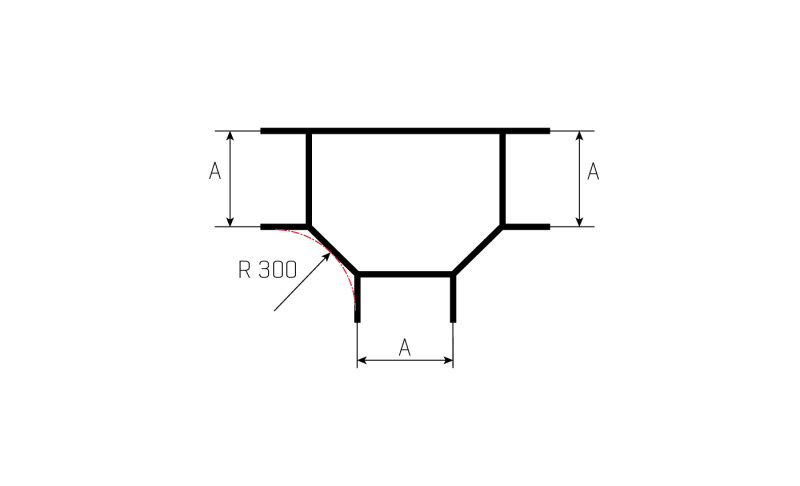

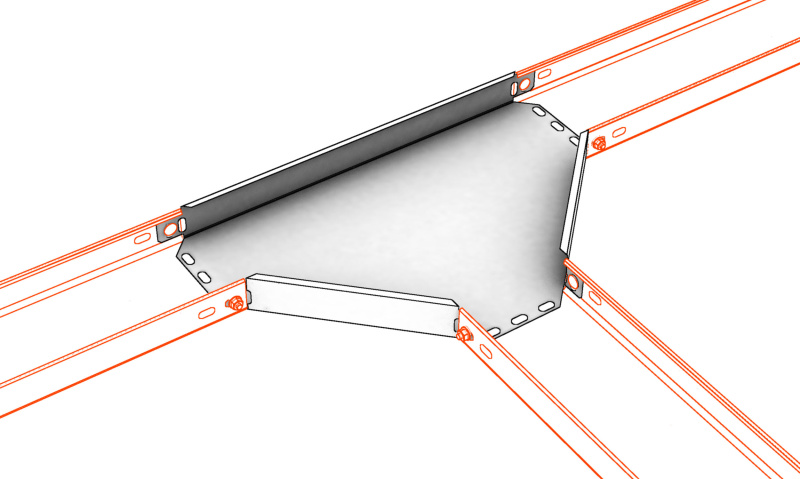

ARD-34320201 | TL2-R300 50/50 | 50 | 50 | 1,2 | 1,150 | 1 |
ARD-34320203 | TL2-R300 100/50 | 100 | 50 | 1,2 | 1,600 | 1 |
ARD-34320204 | TL2-R300 120/50 | 120 | 50 | 1,2 | 1,700 | 1 |
ARD-34320205 | TL2-R300 160/50 | 160 | 50 | 1,2 | 2,050 | 1 |
ARD-34320206 | TL2-R300 200/50 | 200 | 50 | 1,2 | 2,400 | 1 |
ARD-34320207 | TL2-R300 260/50 | 260 | 50 | 1,2 | 3,000 | 1 |
ARD-34320208 | TL2-R300 300/50 | 300 | 50 | 1,2 | 3,300 | 1 |
ARD-34320209 | TL2-R300 400/50 | 400 | 50 | 1,2 | 4,600 | 1 |
ARD-34320210 | TL2-R300 500/50 | 500 | 50 | 1,5 | 6,100 | 1 |
obj. kód | označení | A (mm) | H (mm) | t (mm) | hmotnost (kg/ks) |
baleno po (ks) |

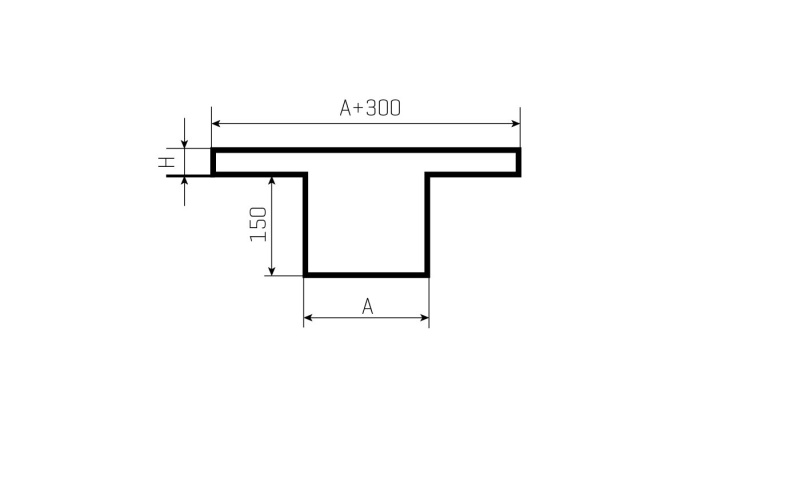

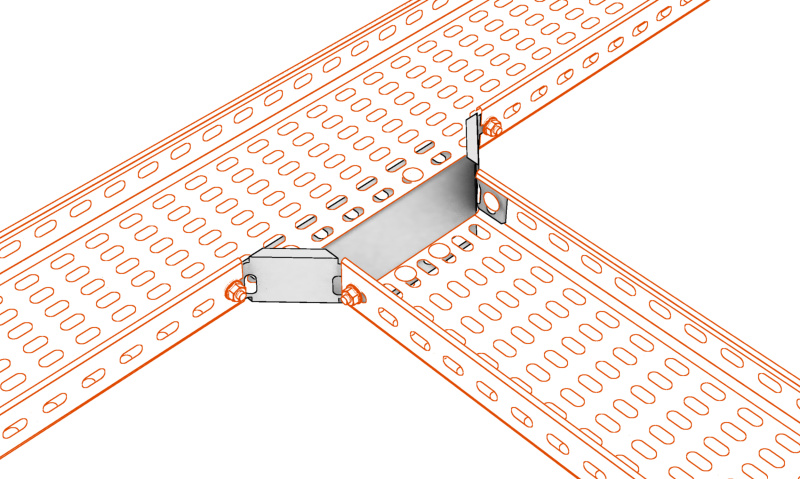

ARD-34330501 | TLL-1 50/50 | 50 | 50 | 1,0 | 0,165 | 1 |
ARD-34330502 | TLL-1 100/50 | 100 | 50 | 1,0 | 0,205 | 1 |
ARD-34330503 | TLL-1 120/50 | 120 | 50 | 1,0 | 0,240 | 1 |
ARD-34330504 | TLL-1 160/50 | 160 | 50 | 1,0 | 0,255 | 1 |
ARD-34330505 | TLL-1 200/50 | 200 | 50 | 1,0 | 0,285 | 1 |
ARD-34330506 | TLL-1 260/50 | 260 | 50 | 1,0 | 0,320 | 1 |
ARD-34330507 | TLL-1 300/50 | 300 | 50 | 1,0 | 0,350 | 1 |
ARD-34330508 | TLL-1 400/50 | 400 | 50 | 1,0 | 0,415 | 1 |
ARD-34330509 | TLL-1 500/50 | 500 | 50 | 1,0 | 0,490 | 1 |
obj. kód | označení | A (mm) | H (mm) | t (mm) | hmotnost (kg/ks) |
baleno po (ks) |

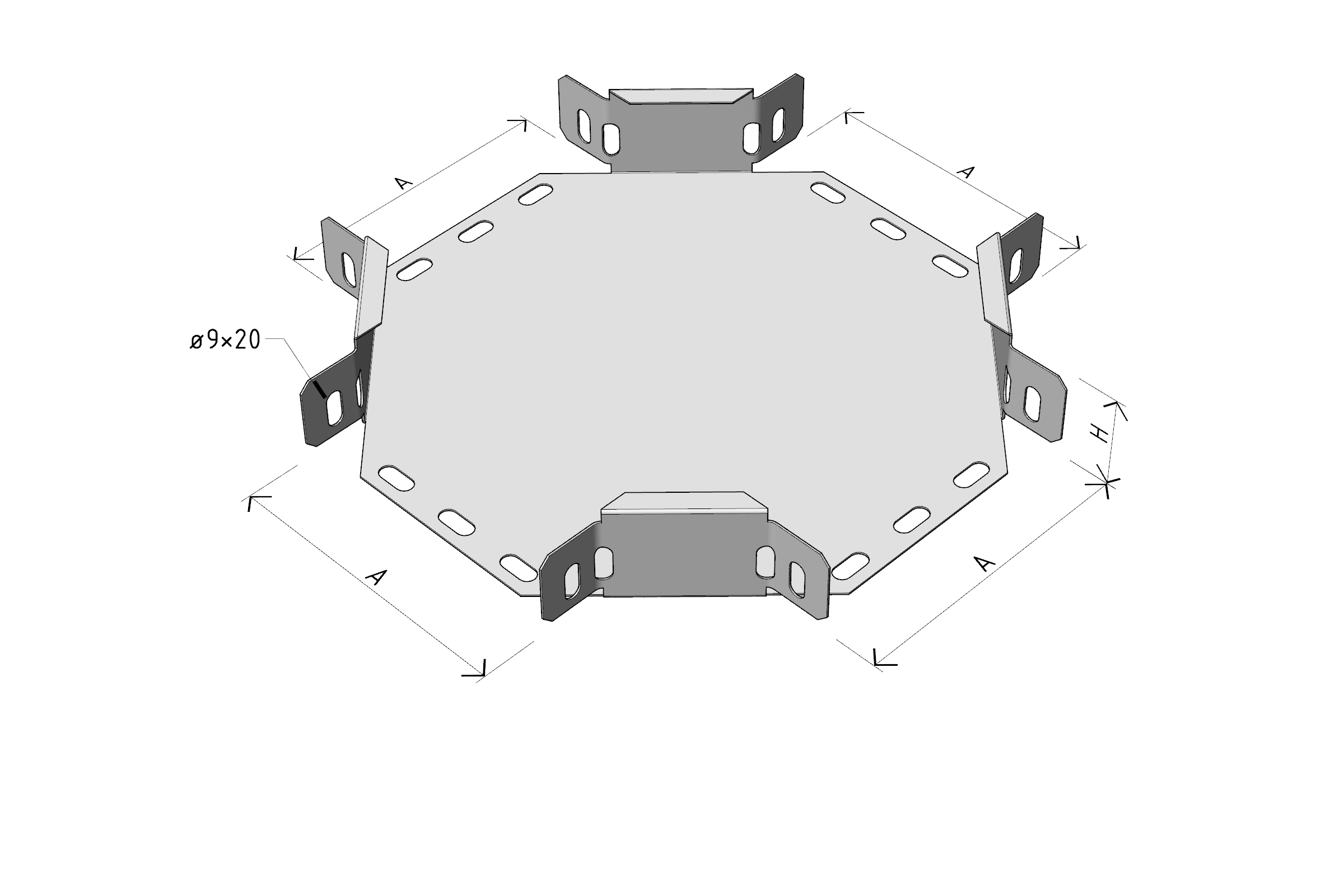

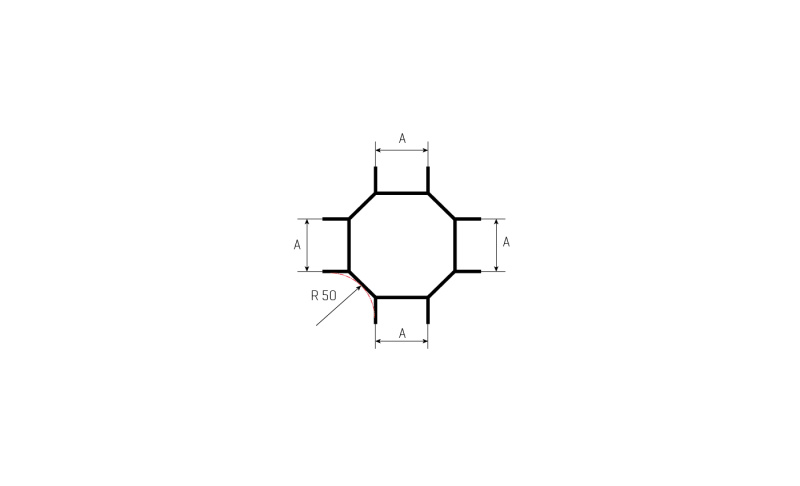

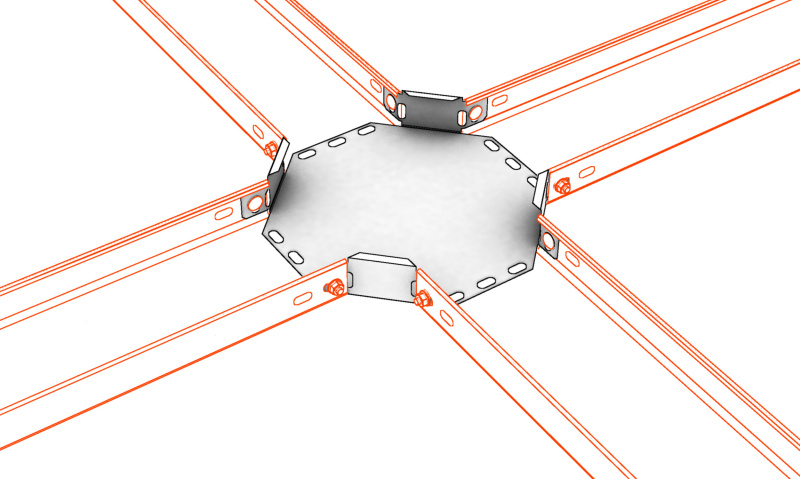

ARD-34370201 | KRL2-R50 50/50 | 50 | 50 | 1,2 | 0,350 | 1 |
ARD-34370203 | KRL2-R50 100/50 | 100 | 50 | 1,2 | 0,600 | 1 |
ARD-34370204 | KRL2-R50 120/50 | 120 | 50 | 1,2 | 0,700 | 1 |
ARD-34370205 | KRL2-R50 160/50 | 160 | 50 | 1,2 | 0,900 | 1 |
ARD-34370206 | KRL2-R50 200/50 | 200 | 50 | 1,2 | 1,100 | 1 |
ARD-34370207 | KRL2-R50 260/50 | 260 | 50 | 1,2 | 1,500 | 1 |

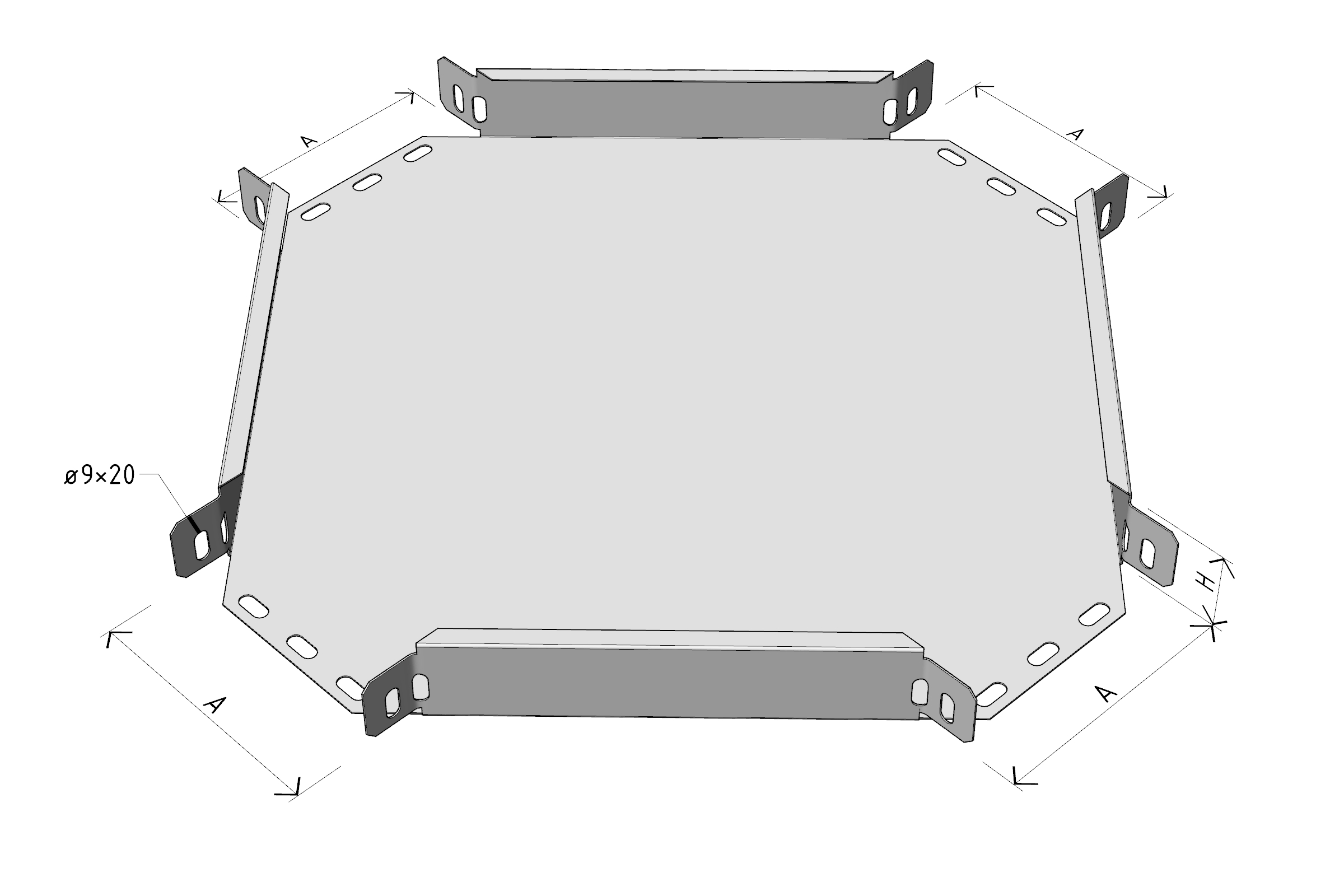

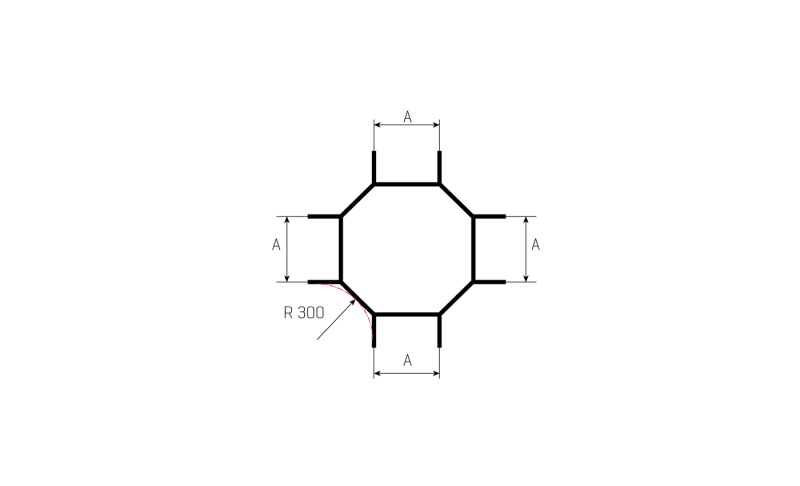

obj. kód | označení | A (mm) | H (mm) | t (mm) | hmotnost (kg/ks) |
baleno po (ks) |

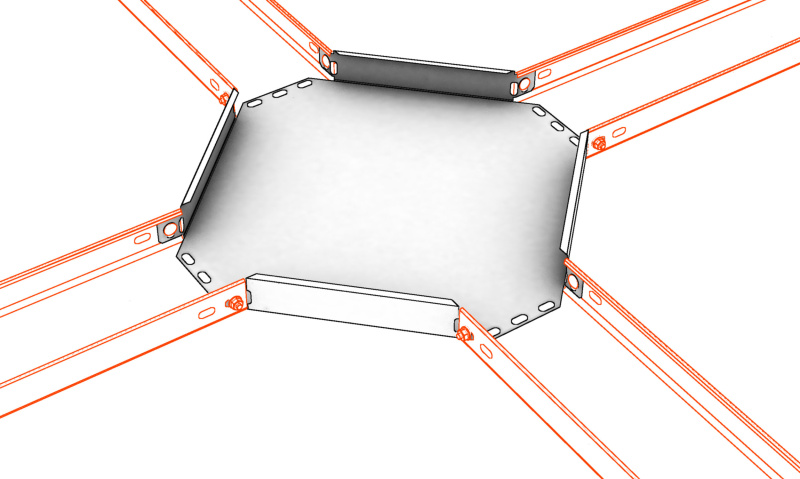

ARD-34380201 | KRL2-R300 50/50 | 50 | 50 | 1,2 | 1,650 | 1 |
ARD-34380203 | KRL2-R300 100/50 | 100 | 50 | 1,2 | 2,000 | 1 |
ARD-34380204 | KRL2-R300 120/50 | 120 | 50 | 1,2 | 2,200 | 1 |
ARD-34380205 | KRL2-R300 160/50 | 160 | 50 | 1,2 | 2,600 | 1 |
ARD-34380206 | KRL2-R300 200/50 | 200 | 50 | 1,2 | 3,050 | 1 |
ARD-34380207 | KRL2-R300 260/50 | 260 | 50 | 1,2 | 3,500 | 1 |
ARD-34380208 | KRL2-R300 300/50 | 300 | 50 | 1,2 | 4,200 | 1 |
ARD-34380209 | KRL2-R300 400/50 | 400 | 50 | 1,2 | 5,600 | 1 |
ARD-34380210 | KRL2-R300 500/50 | 500 | 50 | 1,5 | 7,200 | 1 |
obj. kód | označení | A (mm) | H (mm) | t (mm) | hmotnost (kg/ks) |
baleno po (ks) |

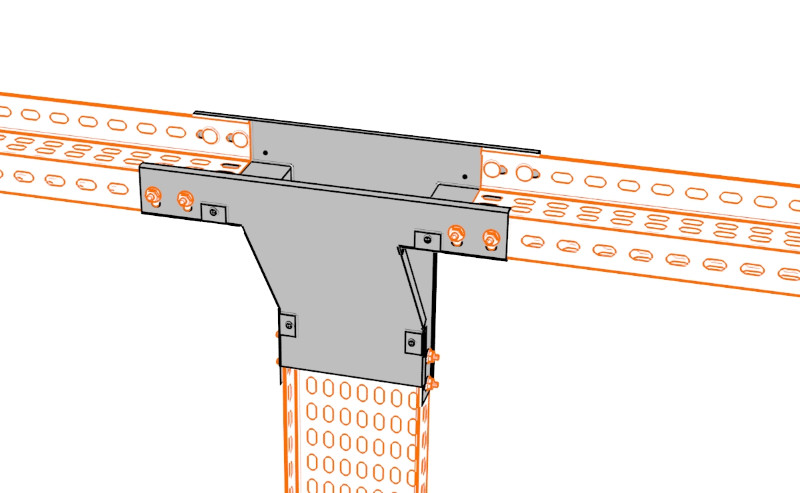

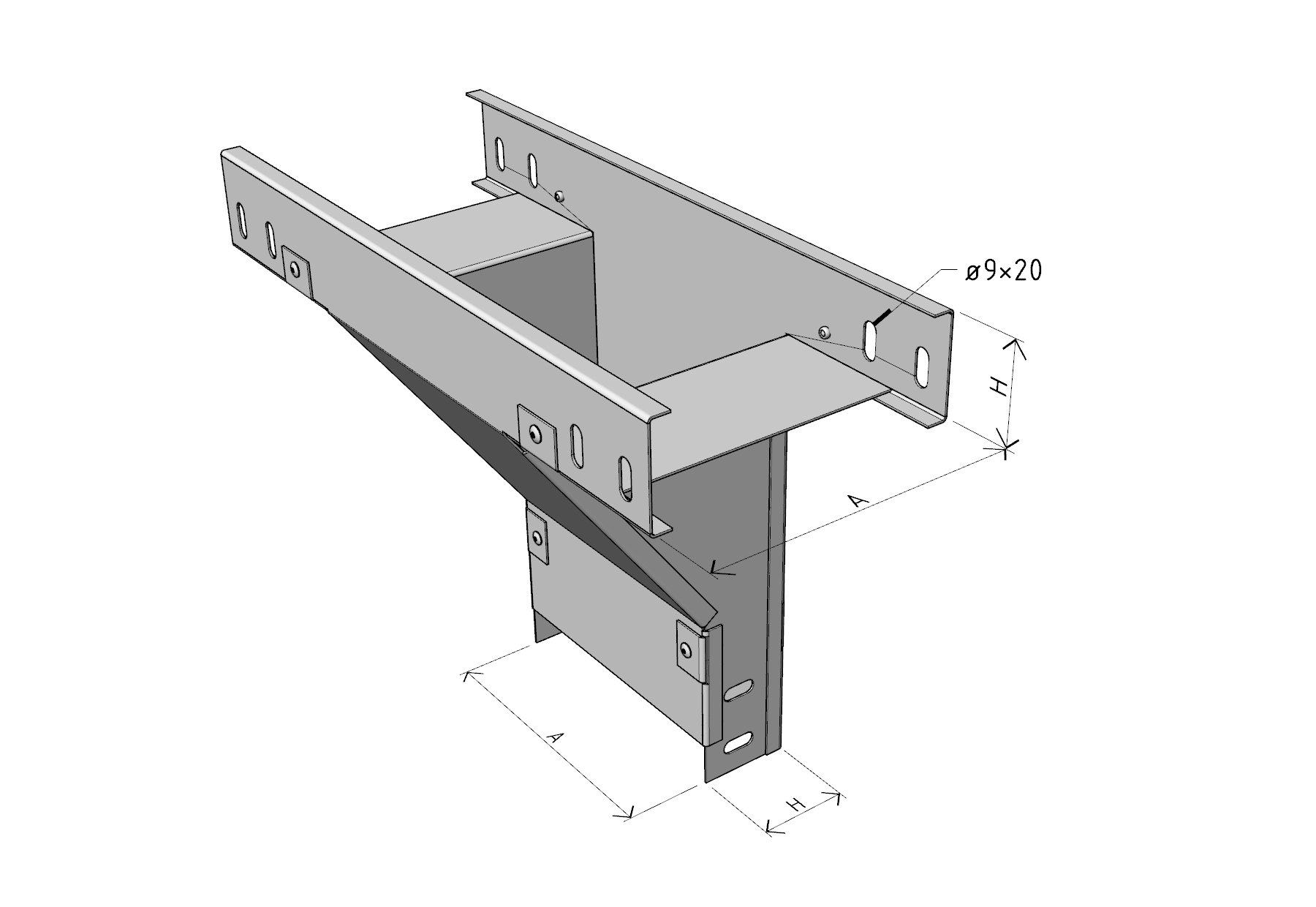

ARD-34350103 | TVL 100/50 | 100 | 50 | 1,5 | 1,450 | 1 |
ARD-34350104 | TVL 120/50 | 120 | 50 | 1,5 | 1,650 | 1 |
ARD-34350105 | TVL 160/50 | 160 | 50 | 1,5 | 2,050 | 1 |
ARD-34350106 | TVL 200/50 | 200 | 50 | 1,5 | 2,450 | 1 |
ARD-34350107 | TVL 260/50 | 260 | 50 | 1,5 | 3,150 | 1 |
ARD-34350108 | TVL 300/50 | 300 | 50 | 1,5 | 3,650 | 1 |
ARD-34350109 | TVL 400/50 | 400 | 50 | 2,0 | 5,000 | 1 |
ARD-34350110 | TVL 500/50 | 500 | 50 | 2,0 | 6,550 | 1 |

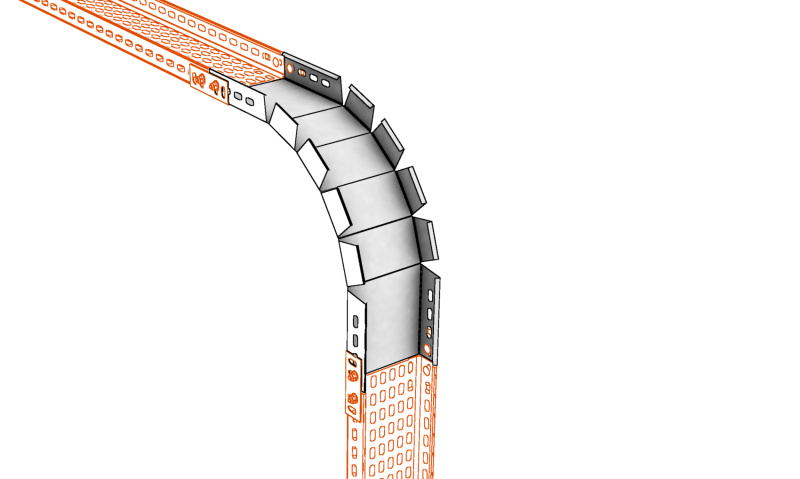

Pro spojení kolene se žlabem je třeba použít 2 ks spojek řady SL.

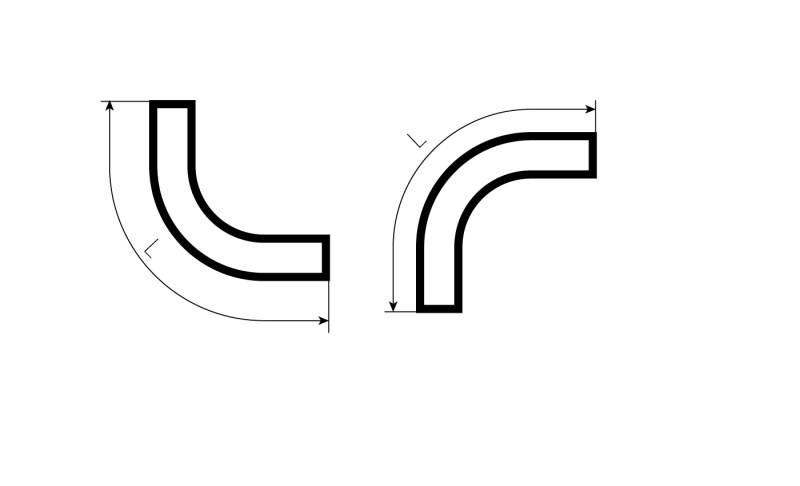

obj. kód | označení | A (mm) | H (mm) | L (mm) | t (mm) | hmotnost (kg/ks) |
baleno po (ks) |

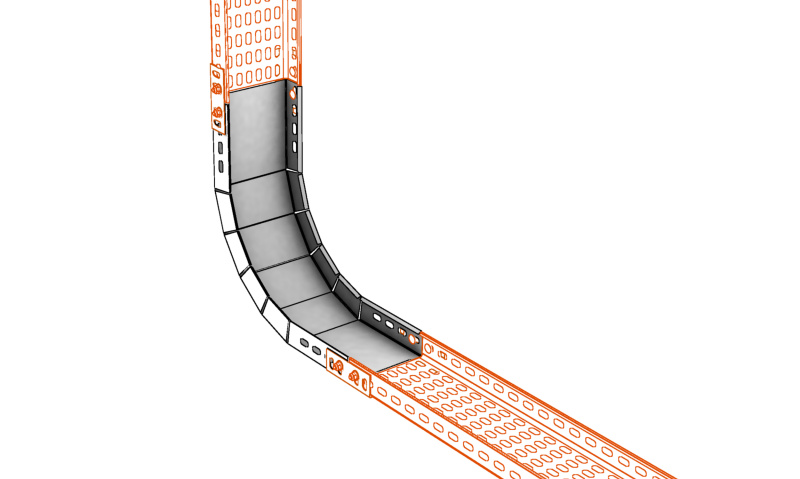

ARD-34290101 | KTWL 50/50 | 50 | 50 | 700 | 1,0 | 0,640 | 1 |
ARD-34290103 | KTWL 100/50 | 100 | 50 | 700 | 1,2 | 0,750 | 1 |
ARD-34290104 | KTWL 120/50 | 120 | 50 | 700 | 1,2 | 0,800 | 1 |
ARD-34290105 | KTWL 160/50 | 160 | 50 | 700 | 1,2 | 0,950 | 1 |
ARD-34290106 | KTWL 200/50 | 200 | 50 | 700 | 1,5 | 1,050 | 1 |
ARD-34290107 | KTWL 260/50 | 260 | 50 | 700 | 1,5 | 1,300 | 1 |
ARD-34290108 | KTWL 300/50 | 300 | 50 | 700 | 1,5 | 1,800 | 1 |
ARD-34290109 | KTWL 400/50 | 400 | 50 | 700 | 2,0 | 2,750 | 1 |
ARD-34290110 | KTWL 500/50 | 500 | 50 | 700 | 2,0 | 3,250 | 1 |
obj. kód | označení | A (mm) | H (mm) | t (mm) | hmotnost (kg/ks) |
baleno po (ks) |

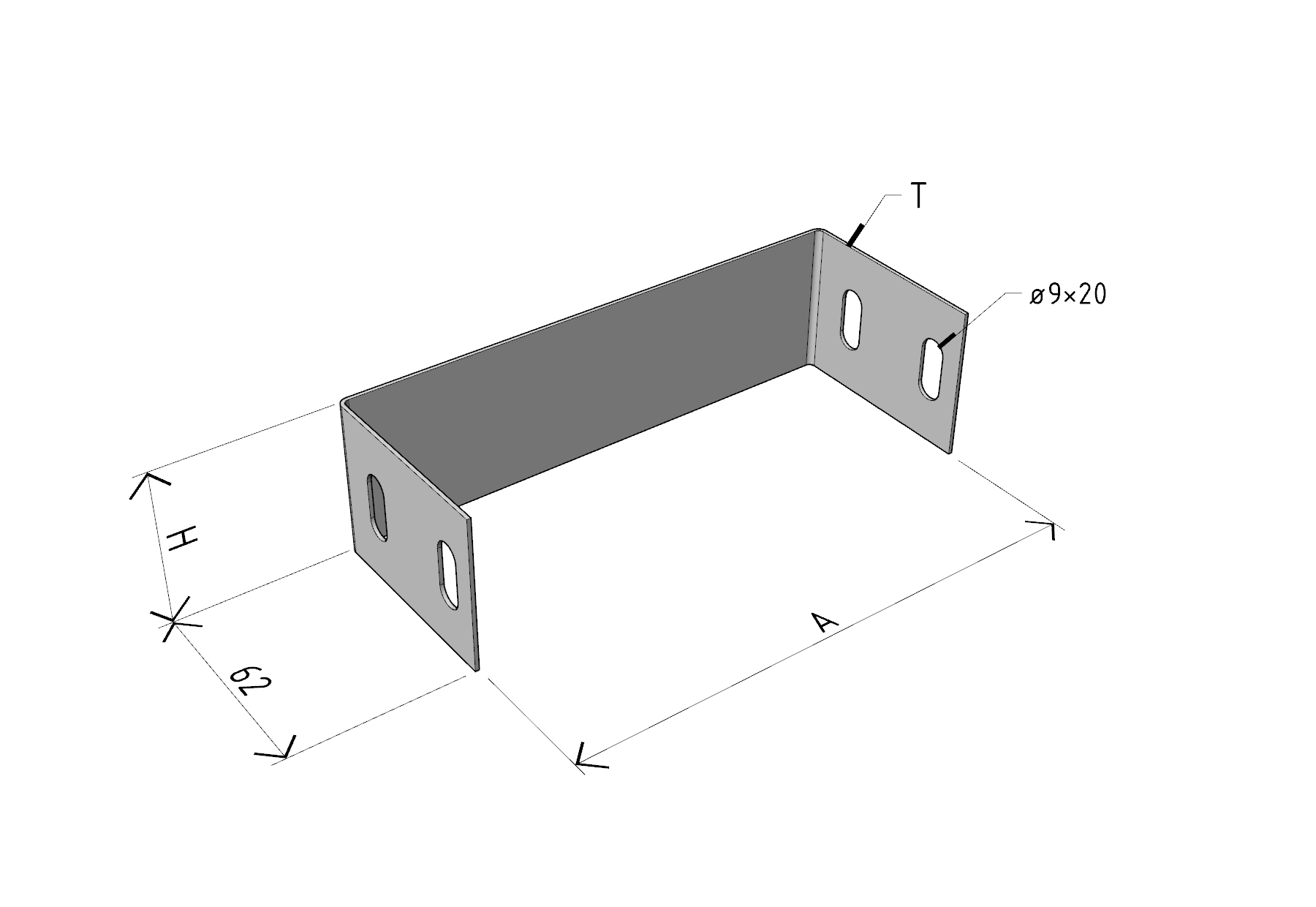

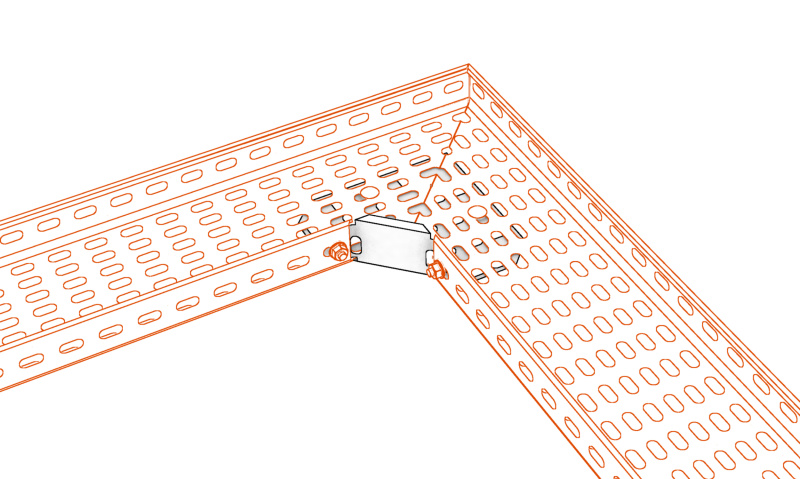

ARD-34480101 | KDL 50/50 | 47 | 47 | 1,2 | 0,050 | 30 |
ARD-34480103 | KDL 100/50 | 100 | 47 | 1,2 | 0,059 | 20 |
ARD-34480104 | KDL 120/50 | 120 | 47 | 1,2 | 0,050 | 35 |
ARD-34480105 | KDL 160/50 | 160 | 47 | 1,2 | 0,100 | 25 |
ARD-34480106 | KDL 200/50 | 200 | 47 | 1,2 | 0,120 | 20 |
ARD-34480107 | KDL 260/50 | 260 | 47 | 1,2 | 0,135 | 15 |
ARD-34480108 | KDL 300/50 | 300 | 47 | 1,2 | 0,150 | 15 |
ARD-34480109 | KDL 400/50 | 400 | 47 | 1,2 | 0,200 | 20 |
ARD-34480110 | KDL 500/50 | 500 | 47 | 1,5 | 0,200 | 20 |
obj. kód | označení | A (mm) | H (mm) | t (mm) | hmotnost (kg/ks) |
baleno po (ks) |

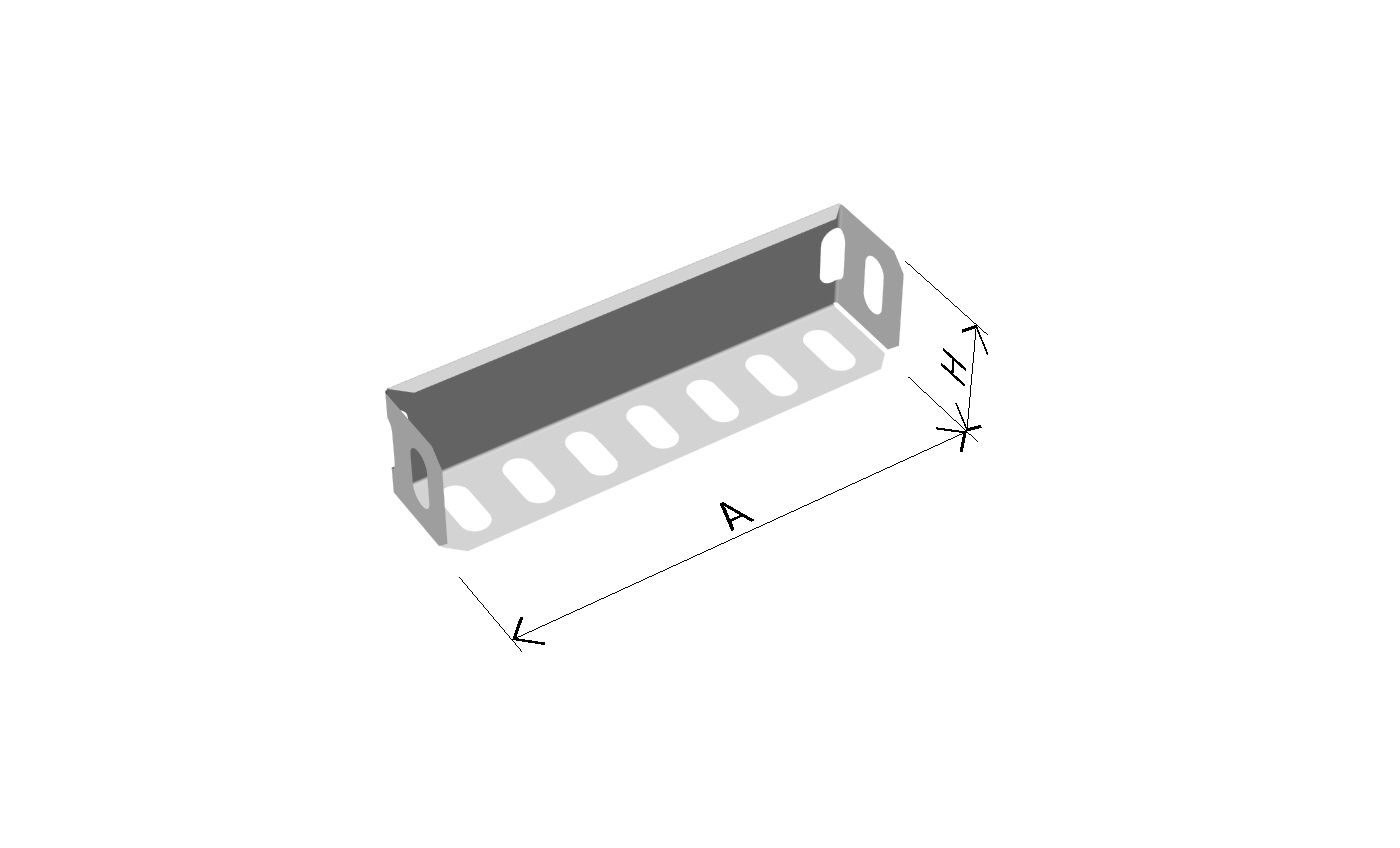

ARD-34475050 | RDUL-50x50 | 50 | 50 | 1,5 | 0,065 | 1 |
ARD-34475055 | RDUL-55x50 | 55 | 50 | 1,5 | 0,070 | 1 |
ARD-34475060 | RDUL-60x50 | 60 | 50 | 1,5 | 0,075 | 1 |
ARD-34475070 | RDUL-70x50 | 70 | 50 | 1,5 | 0,085 | 1 |
ARD-34475075 | RDUL-75x50 | 75 | 50 | 1,5 | 0,090 | 1 |
ARD-34475080 | RDUL-80x50 | 80 | 50 | 1,5 | 0,095 | 1 |
ARD-34475090 | RDUL-90x50 | 90 | 50 | 1,5 | 0,105 | 1 |
ARD-34475100 | RDUL-100x50 | 100 | 50 | 1,5 | 0,110 | 1 |
ARD-34475105 | RDUL-105x50 | 105 | 50 | 1,5 | 0,115 | 1 |
ARD-34475110 | RDUL-110x50 | 110 | 50 | 1,5 | 0,120 | 1 |
ARD-34475120 | RDUL-120x50 | 120 | 50 | 1,5 | 0,130 | 1 |
ARD-34475125 | RDUL-125x50 | 125 | 50 | 1,5 | 0,135 | 1 |
ARD-34475140 | RDUL-140x50 | 140 | 50 | 1,5 | 0,150 | 1 |
ARD-34475150 | RDUL-150x50 | 150 | 50 | 1,5 | 0,160 | 1 |
ARD-34475160 | RDUL-160x50 | 160 | 50 | 1,5 | 0,170 | 1 |
ARD-34475170 | RDUL-170x50 | 170 | 50 | 1,5 | 0,180 | 1 |
ARD-34475175 | RDUL-175x50 | 175 | 50 | 1,5 | 0,185 | 1 |
ARD-34475180 | RDUL-180x50 | 180 | 50 | 1,5 | 0,190 | 1 |
ARD-34475190 | RDUL-190x50 | 190 | 50 | 1,5 | 0,200 | 1 |
ARD-34475200 | RDUL-200x50 | 200 | 50 | 1,5 | 0,210 | 1 |
ARD-34475210 | RDUL-210x50 | 210 | 50 | 1,5 | 0,220 | 1 |
ARD-34475220 | RDUL-220x50 | 220 | 50 | 1,5 | 0,230 | 1 |
ARD-34475225 | RDUL-225x50 | 225 | 50 | 1,5 | 0,235 | 1 |
ARD-34475240 | RDUL-240x50 | 240 | 50 | 1,5 | 0,240 | 1 |
ARD-34475250 | RDUL-250x50 | 250 | 50 | 1,5 | 0,250 | 1 |
ARD-34475280 | RDUL-280x50 | 280 | 50 | 1,5 | 0,280 | 1 |
ARD-34475300 | RDUL-300x50 | 300 | 50 | 1,5 | 0,295 | 1 |
ARD-34475320 | RDUL-320x50 | 320 | 50 | 1,5 | 0,310 | 1 |
ARD-34475340 | RDUL-340x50 | 340 | 50 | 1,5 | 0,330 | 1 |
ARD-34475350 | RDUL-350x50 | 350 | 50 | 1,5 | 0,345 | 1 |
ARD-34475380 | RDUL-380x50 | 380 | 50 | 1,5 | 0,370 | 1 |
ARD-34475400 | RDUL-400x50 | 400 | 50 | 1,5 | 0,385 | 1 |
ARD-34475450 | RDUL-450x50 | 450 | 50 | 1,5 | 0,435 | 1 |
